9.6.2. Снятие и установка главного тормозного цилиндра

Вам потребуются: ключи «на 10», «на 13», отвертки с плоским и крестообразным лезвием…

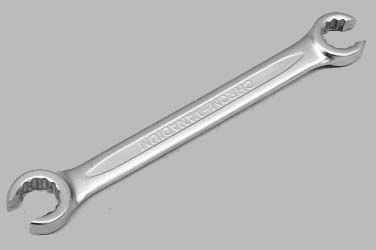

…а также специальный ключ «на 13» для отворачивания тормозных трубок.

1. Снимите накладки рамы ветрового стекла (см. «Снятие и установка накладок рамы ветрового стекла»).

2. Снимите шумоизоляционную обивку моторного отсека (см. «Снятие и установка шумоизоляционной обивки моторного отсека»).

3. Откачайте резиновой грушей или шприцем тормозную жидкость из бачка главного тормозного цилиндра (см. «Снятие и установка бачка главного тормозного цилиндра»).

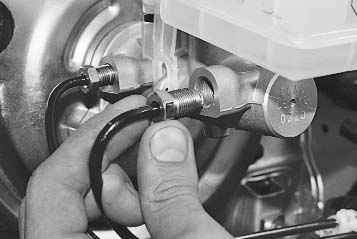

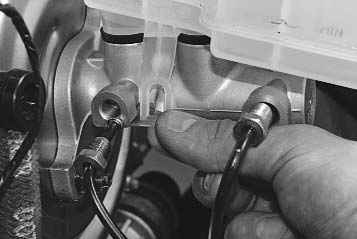

4. Ключом для отворачивания тормозных трубок отверните две гайки крепления тормозных трубок к главному тормозному цилиндру…	5. ...отсоедините тормозные трубки от цилиндра и отведите их в сторону. Учтите, что после этого из главного цилиндра вытечет немного жидкости, поэтому подложите под цилиндр тряпку. Заглушите отверстия в тормозных трубках.

6. При необходимости снимите бачок главного тормозного цилиндра (см. «Снятие и установка бачка главного тормозного цилиндра»).

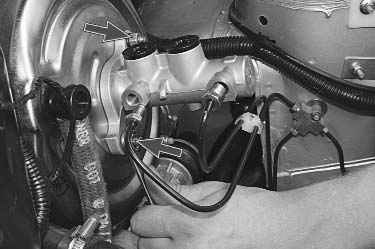

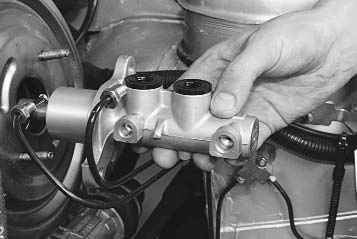

7. Ключом «на 13» отверните две гайки крепления цилиндра к корпусу вакуумного усилителя...	8. ...и снимите цилиндр.

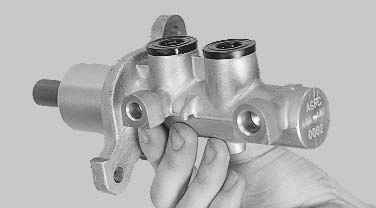

Примечание Так выглядит снятый с автомобиля главный тормозной цилиндр.

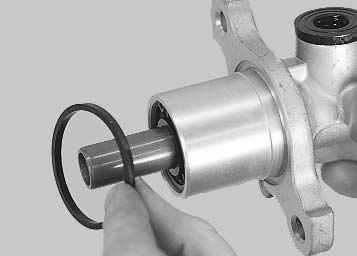

9. Установите главный тормозной цилиндр в обратном порядке. Обратите внимание на состояние резинового уплотнительного кольца, при появлении на нем трещин или признаков старения замените кольцо.

10. Прокачайте гидропривод тормозной системы (см. «Прокачка гидропривода тормозной системы»).
