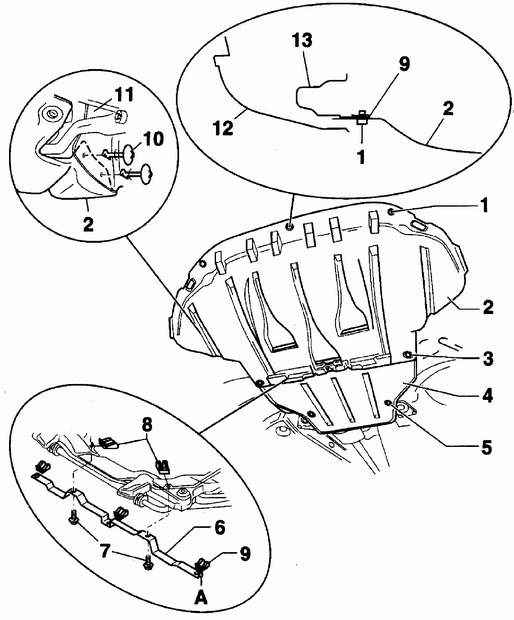

3.3. Нижний брызговик моторного отсекаНижний брызговик моторного отсека (все двигатели)
1 – самонарезающий винт (3 шт.),
2 – передняя часть брызговика,
3 – самонарезающий винт (3 шт.),
4 – задняя часть брызговика,
5 – самонарезающие винты (5 шт.),
6 – крепление облицовки,
7 – винт (2 шт.),
|
8 – скоба с гайкой (2 шт.),
9 – скоба с гайкой (3 шт.),
10 – штифт (4 шт.),
11 – кожух,
12 – демпфер,
13 – кронштейн
|
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите переднюю часть автомобиля и закрепите
на подставках.
|
| 2. Вывинтите самонарезающие винты, которые
крепят нижний брызговик двигателя.
|
| 3. Поверните на 180° и извлеките фиксирующие
штифты. |
| 4. Снимите переднюю, а, при наличии, и заднюю
части брызговика двигателя.
|
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите брызговик двигателя и закрепите
его самонарезающими винтами, затянув их моментом 20 Нм.
|
| 2. Вставьте фиксирующие штифты и поверните
их на 180°.
|
| 3. Опустите автомобиль. |
|
|
|
