3.4.4. Снятие наружного ШРУСа

Зажмите приводной вал в тисках с губками, предотвращающими его повреждение.

Выверните назад пыльник.

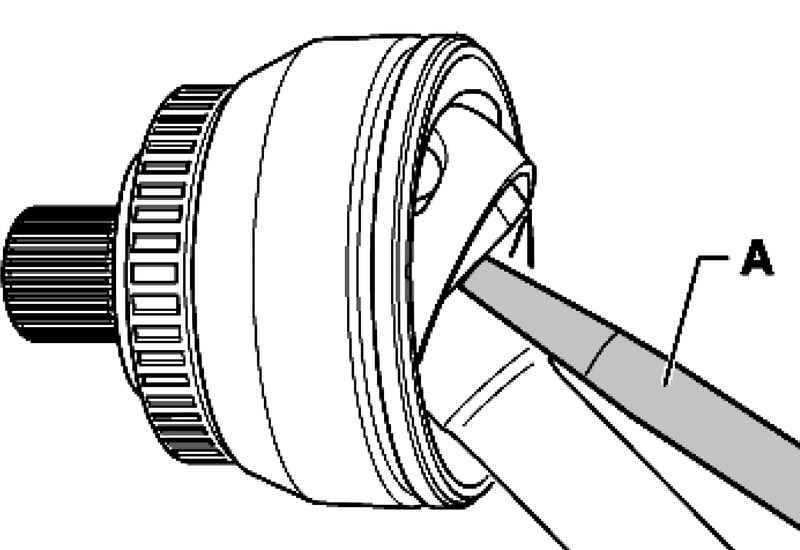

Рис. 3.99. Снятие наружного ШРУСа

Снимите ШРУС с приводного вала с помощью бородка А (рис. 3.99).

Бородок необходимо устанавливать точно на звездообразную обойму шарнира.

Напрессовка ШРУСа на приводной вал

Запрессуйте вал ударами пластикового молотка до фиксации стопорного кольца.

Выпрессовка вала из внутреннего ШРУСа

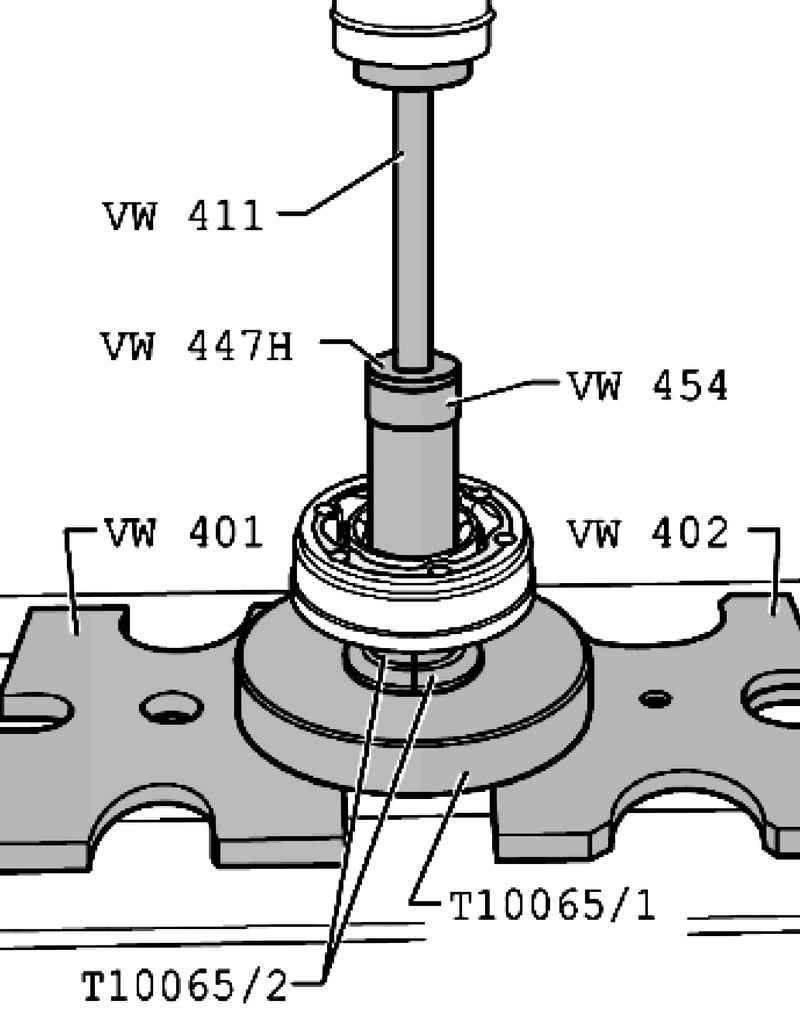

Рис. 3.100. Выпрессовка вала из внутреннего ШРУСа

С помощью бородка снимите пыльник с шарнира.

Снимите стопорное кольцо.

Снимите оба хомута и сдвиньте пыльник в сторону наружного ШРУСа.
