5.2.5. Проверка шарниров равных угловых скоростей

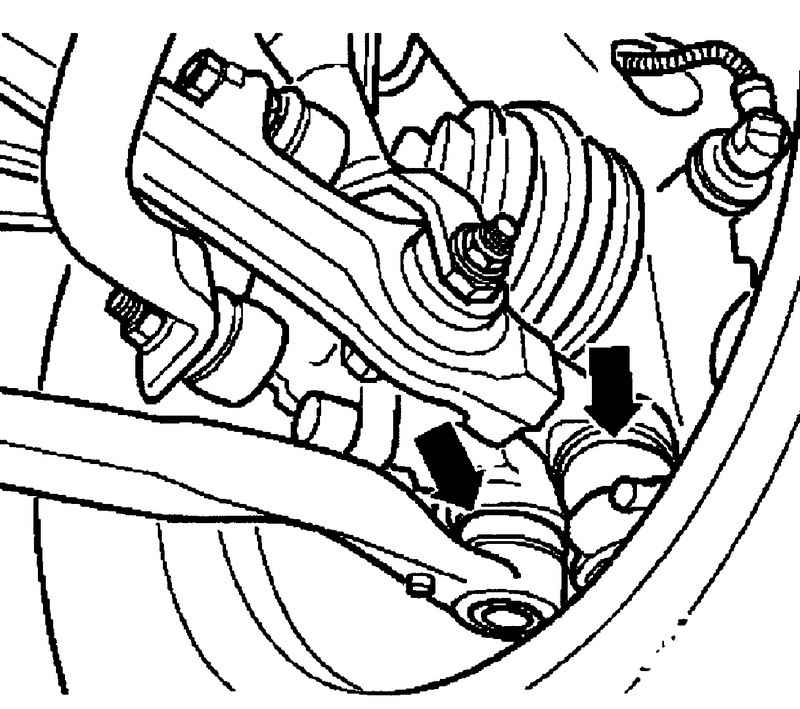

Рис. 5.4. Уплотнения шарниров

Поверните руль в какую-либо сторону до упора. Шарниры жестко сидят в заполненных долгосрочной смазкой пластмассовых вкладышах поворотных рычагов. От влаги и грязи они защищены пластиковыми чехлами (рис. 5.4).

Проникающие внутрь металлическая крошка, песок и влага могут привести к образованию коррозии и разрушению шарнира.

Проверьте состояние чехлов на шарнирах. В случае обнаружения трещин и повреждений замените их.

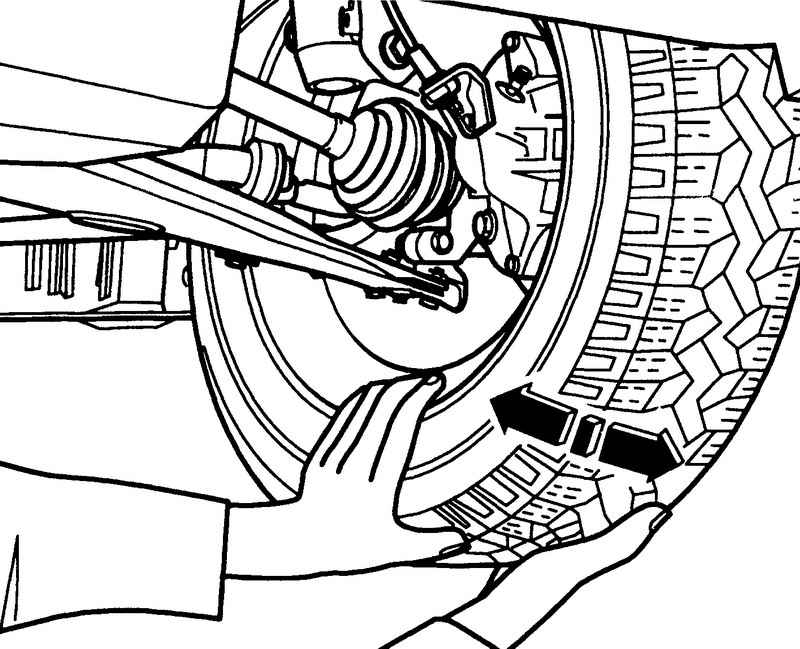

Рис. 5.5. Проверка осевого люфта в шарнирах

Проверьте осевой люфт в шарнирах (рис. 5.5).

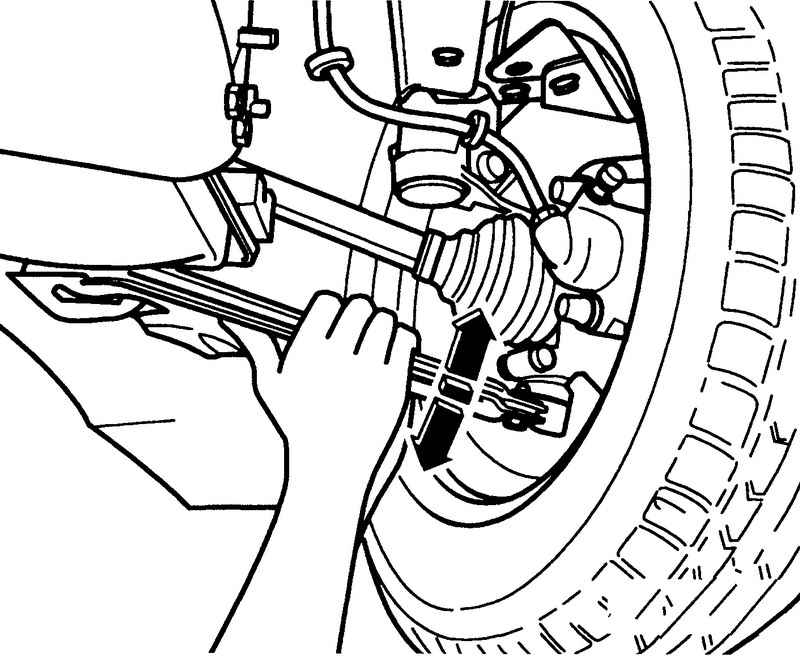

Рис. 5.6. Проверка поперечного люфта вшарнирах

Проверьте поперечный люфт (рис. 5.6).
