9.4.1. Снятие и установка рабочего цилиндра сцепления

Снятие рабочего цилиндра сцепления проводите в следующем порядке:
- снимите коробку передач (см. п. 10.1.1);

Части гидропривода сцепления
Рис. 232. Части гидропривода сцепления: 1 — бачок; 2 — питающий шланг; 3 — блок педали; 4 — педаль сцепления; 5 — предохранительный держатель; 6 — шток толкателя; 7 — болт, 20 Н·м; 8 — главный цилиндр; 9 — стопорный хомут; 10 — прокладка, всегда на замену; 11 — O-образное уплотнительное кольцо; 12 — шланг /трубопровод; 13 — кронштейн; 14 — болт, 25 Н·м; 15 — кронштейн на коробке передач; 16 — гайка, 20 Н·м; 17 — болт, 20 Н·м; 18 — стопорный хомут; 19 — пылезащитный колпак; 20 — коробка передач; 21 — сальник; 22 — O-образное уплотнительное кольцо, всегда на замену; 23 — рабочий цилиндр с выжимным подшипником; 24 — болт с буртиком, 11 Н·м; 25 — гофрированный чехол; 26 — пылезащитный колпак; 27 — болт для удаления воздуха; 28 — накидная гайка, 20 Н·м; 29 — трубопровод





- снимите гофрированный пылезащитный чехол 25 (см. рис. 232);
- отверните болты крепления 24 и извлеките рабочий цилиндр вместе с выжимным подшипником;
- снимите O-образное уплотнительное кольцо 22 рабочего цилиндра. Это кольцо всегда заменяйте на новое;

Извлечение уплотнительного кольца из задней стороны рабочего цилиндра

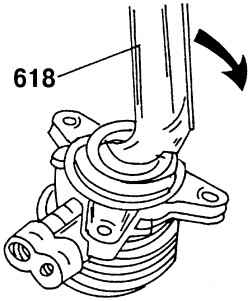

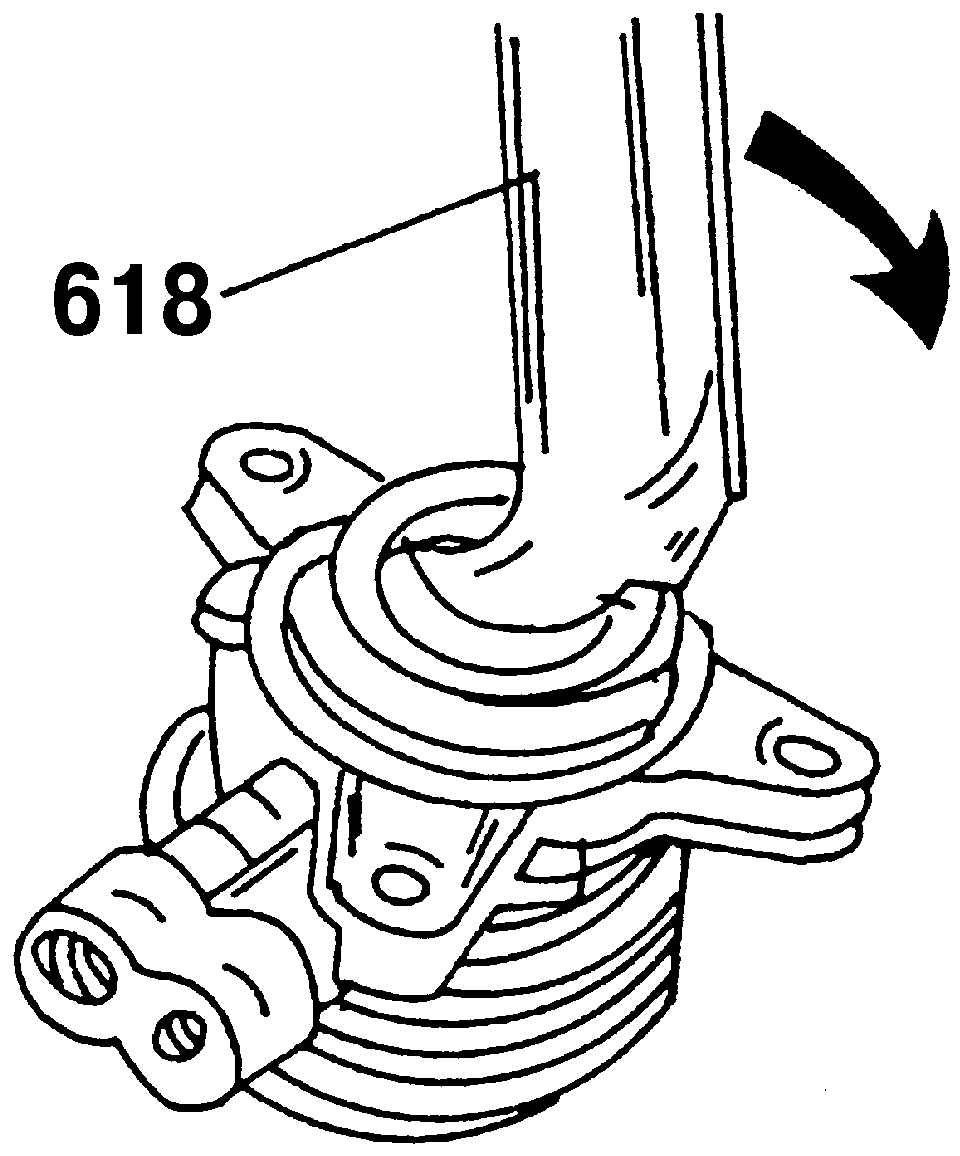

Рис. 233. Извлечение уплотнительного кольца из задней стороны рабочего цилиндра





- уплотнительное кольцо 21 заменяйте в том случае, если на нем есть следы протекшей жидкости. Оно расположено на обратной стороне рабочего цилиндра сцепления, и снять его можно при помощи приспособления 618 (рис. 233). При установке нового уплотнительного кольца 21 сжимайте его приспособлением 618 до тех пор, пока оно не войдет плотно под внешнюю поверхность корпуса рабочего цилиндра сцепления.
Установка рабочего цилиндра сцепления проводится в обратной последовательности, с учетом следующего:
- перед установкой протрите выжимной подшипник тряпкой, но не промывайте его в бензине;
- заверните три болта крепления рабочего цилиндра сцепления и затяните их моментом 11 Н·м;
- после установки коробки передач проверьте работу сцепления. При этом обратите внимание прежде всего на появление царапающего звука при включении передач. Лучше всего он слышен при включении передачи заднего хода. Его причиной может быть неотрегулированный привод выключения сцепления;
- при необходимости отрегулируйте привод выключения сцепления и совершите пробную поездку на автомобиле со всеми вариантами переключений коробки передач.
