9.4. Привод выключения сцепления




Для привода выключения сцепления используется тормозная жидкость, которая находится в том же бачке, что и жидкость привода тормозов.

Предупреждение
Тормозная жидкость сильно ядовита, легко воспламенима, гигроскопична (поглощает влагу из воздуха) и разрушает лакокрасочные покрытия. Нейтрализовать ее воздействие можно большим количеством холодной воды.

Этот бачок разделен на две части: одна для тормозной системы, а другая для привода выключения сцепления. Эти системы работают независимо друг от друга.
Привод выключения сцепления гидравлический, состоит из педали, главного цилиндра, трубопровода, шланга и рабочего цилиндра. Выключение сцепления осуществляется рабочим цилиндром, который воздействует непосредственно на выжимной подшипник, в отличие от других моделей автомобилей компаний «Volkswagen» и «Ford», где рабочий цилиндр приводит в движение выжимной подшипник через рычаг (вилку).

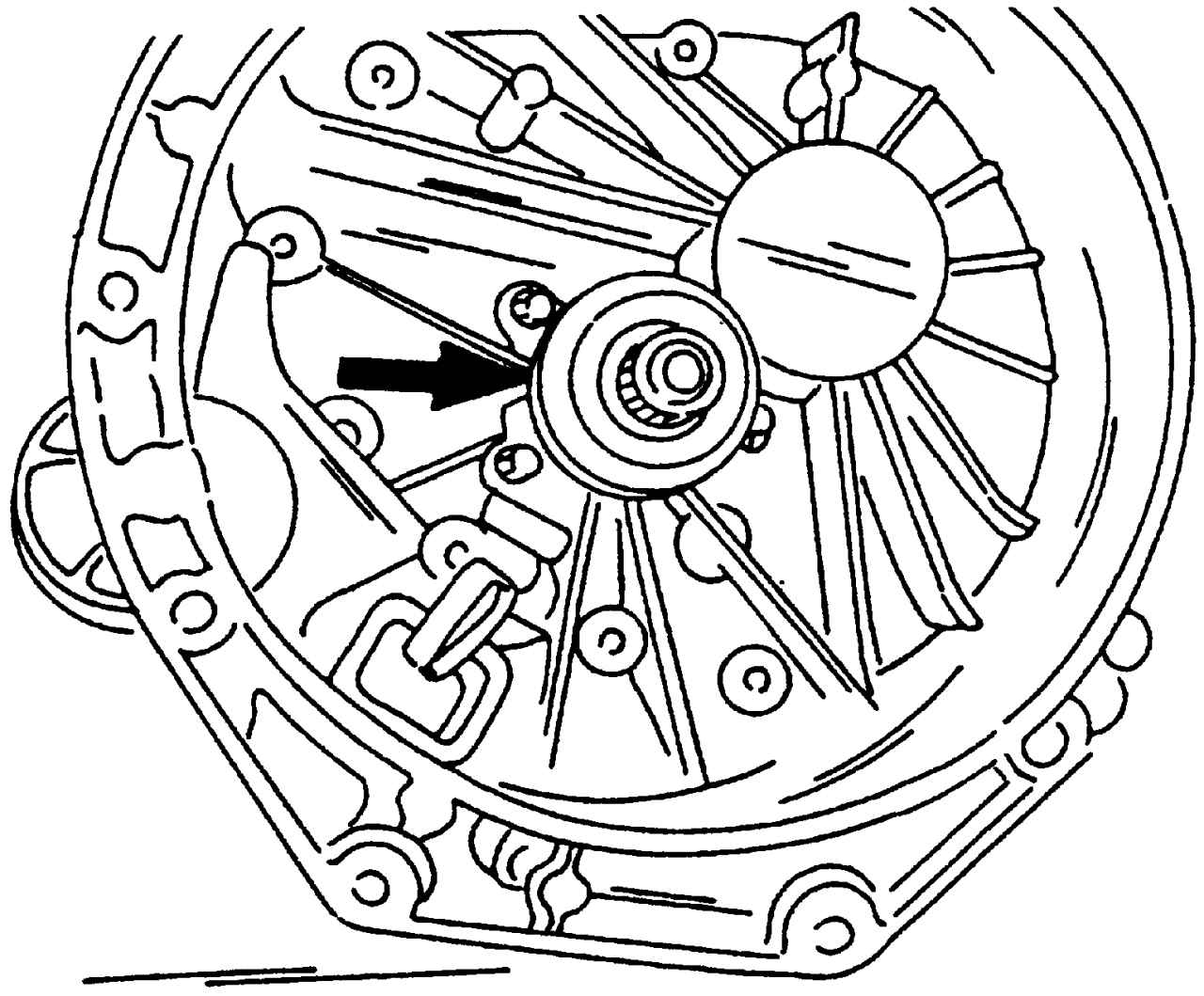

Положение рабочего цилиндра и выжимного подшипника на внутренней стороне картера сцепления
Рис. 231. Положение рабочего цилиндра и выжимного подшипника на внутренней стороне картера сцепления





Рабочий цилиндр с выжимным подшипником сцепления находятся внутри картера сцепления (рис. 231) на первичном валу коробки передач. Гофрированный пылезащитный чехол защищает рабочий цилиндр и выжимной подшипник от грязи.

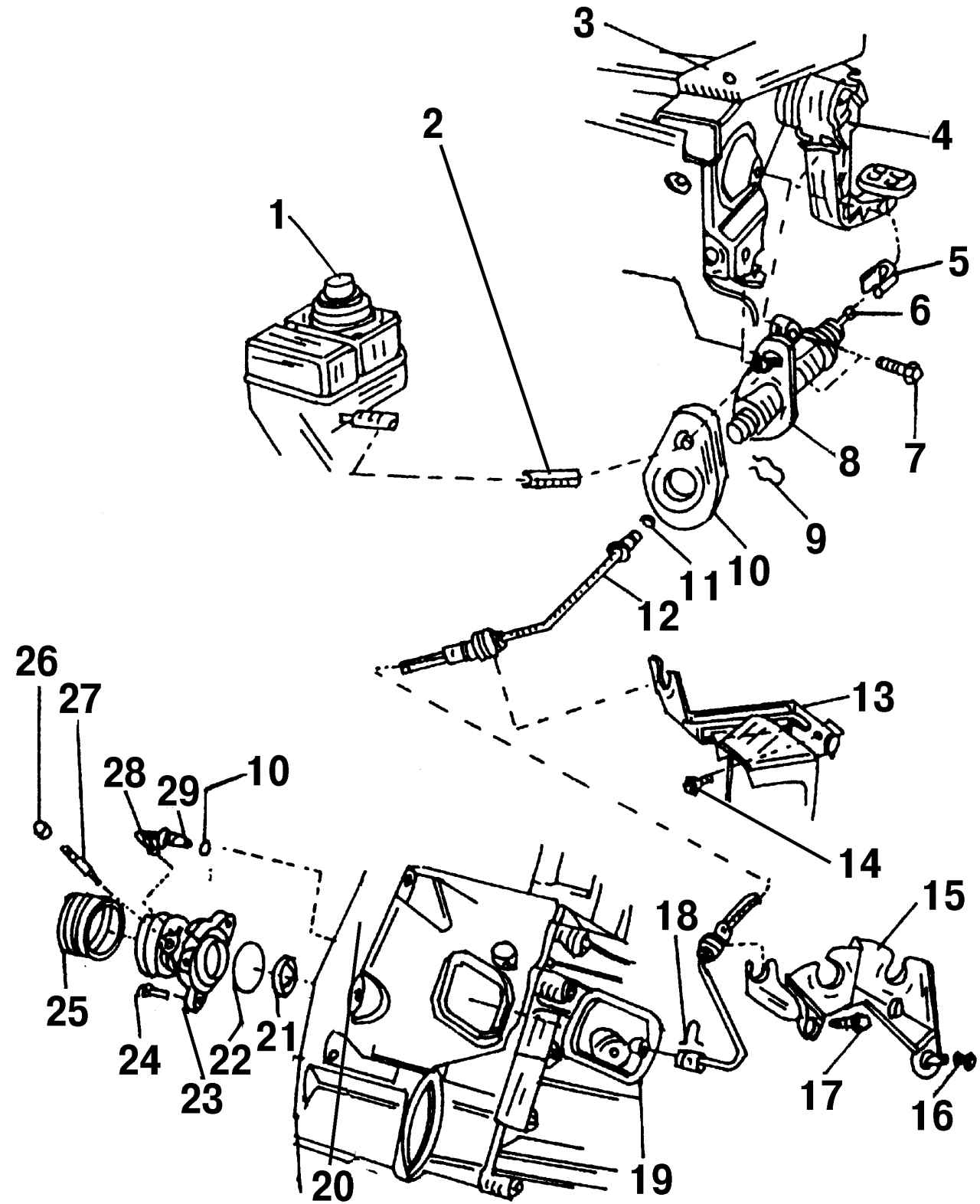

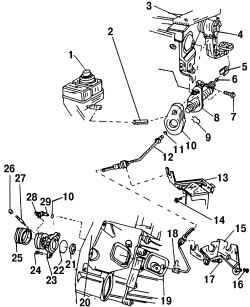

Части гидропривода сцепления
Рис. 232. Части гидропривода сцепления: 1 — бачок; 2 — питающий шланг; 3 — блок педали; 4 — педаль сцепления; 5 — предохранительный держатель; 6 — шток толкателя; 7 — болт, 20 Н·м; 8 — главный цилиндр; 9 — стопорный хомут; 10 — прокладка, всегда на замену; 11 — O-образное уплотнительное кольцо; 12 — шланг /трубопровод; 13 — кронштейн; 14 — болт, 25 Н·м; 15 — кронштейн на коробке передач; 16 — гайка, 20 Н·м; 17 — болт, 20 Н·м; 18 — стопорный хомут; 19 — пылезащитный колпак; 20 — коробка передач; 21 — сальник; 22 — O-образное уплотнительное кольцо, всегда на замену; 23 — рабочий цилиндр с выжимным подшипником; 24 — болт с буртиком, 11 Н·м; 25 — гофрированный чехол; 26 — пылезащитный колпак; 27 — болт для удаления воздуха; 28 — накидная гайка, 20 Н·м; 29 — трубопровод





Главный цилиндр 8 (рис. 232) сцепления с бачком 1 для тормозной жидкости расположен рядом с осью педали 4 сцепления, с левой стороны, и соединен с педалью штоком 6 толкателя. При нажатии на педаль сцепления толкатель вдвигает соединенный с ним поршень в главный цилиндр. Благодаря этому внутри главного цилиндра создается давление, которое через шланг передается рабочему цилиндру 23 сцепления.
