14.3.2.2. Индекс соединений, точки заземления, соединения проводов

Индекс соединений

Т1а – одноклеммное соединение проводов, расположенных на правой стороне двигательного отсека

Цвет: белый

Т1h – одноклеммное соединение проводов, расположенных на правой стороне двигательного отсека

Цвет: белый

Т1i – одноклеммное соединение проводов управления компрессором

Цвет: зеленый

Т1р – одноклеммное соединение проводов управления компрессором (моделей до 1990 г.) или соединение проводов автоматической коробки передач

Цвет: зеленый

Т2i – двуклеммное соединение проводов управления компрессором

Цвет: зеленый

Т2j – двуклеммное соединение проводов, расположенных на левой стороне двигательного отсека

Цвет: зеленый

Т3а – трехклеммное соединение проводов, расположенных на правой стороне двигательного отсека

Цвет: коричневый

Т3h – трехклеммное соединение проводов панели приборов

Цвет: коричневый

Т4 – четырехклеммное соединение проводов, расположенных на левой стороне двигательного отсека

Цвет: зеленый

Т5 – пятиклеммное соединение проводов, расположенных на правой стороне двигательного отсека

Цвет: черный

Т5с – пятиклеммное соединение проводов управления компрессором

Цвет: зеленый

Т8е – восьмиклеммное соединение проводов двигателя вентилятора

Цвет: красный

Т10 – десятиклеммное соединение проводов, расположенных на левой стороне двигательного отсека

Цвет: желтый

Т10а – десятиклеммное соединение проводов, расположенных на правой стороне двигательного отсека

Цвет: черный

Т10g – десятиклеммное соединение проводов двигателя вентилятора кондиционера

Цвет: красный

Точки заземления

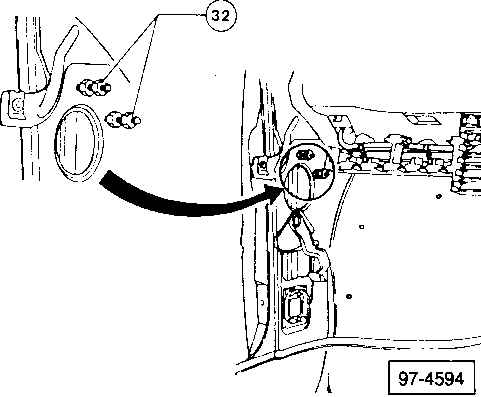

32 – за приборным щитком, на левой стороне

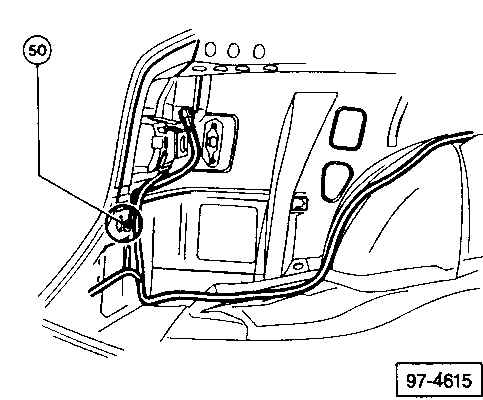

50 – в багажнике, на левой стороне

81 – приваренное соединение проводов приборного щитка

82 – приваренное соединение левого переднего жгута проводов

83 – приваренное соединение правого переднего жгута проводов

98 – приваренное соединение проводов на крышке багажника

127 – приваренное соединение проводов компрессора кондиционера

Соединения проводов, подключенных к положительной клемме аккумулятора

С9 – приваренное соединение правого переднего жгута проводов

L2 – приваренное соединение проводов блока управления кондиционера

L4 – приваренное соединение проводов двигателя вентилятора

L5 – приваренное соединение проводов двигателя вентилятора

L6 – приваренное соединение проводов двигателя вентилятора
