14.3.9.1. Расположение элементов

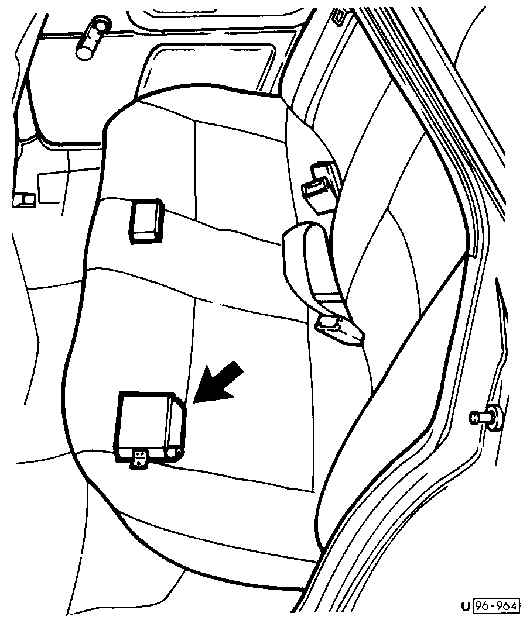

Блок управления АБС

Расположен под задним сидением, на левой стороне (указан стрелкой).

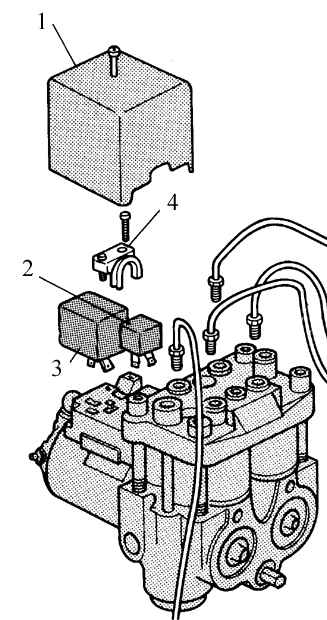

Гидроагрегат АБС

Гидроагрегат АБС расположен в двигательном отсеке, возле главного тормозного цилиндра.
1. Крышка
2. Крепление жгута проводов
3. Реле насоса обратного трубопровода системы АБС
4. Электромагнитное реле системы АБС
