7.1.3. Технические данные (5-цилиндровые модели)

Код двигателя	NG
Тип системы топливоподачи/ зажигания	CIS-E Motronic
Ограничение числа об/мин (верхний предел) (через блок управления CIS-E III)	6600 ±100 об/мин
Порядок работы цилиндров	1–2–4–5–3
Свечи зажигания
Bosch	W7DTC
межэлектродный зазор	0.8 ± 0.1 мм
момент затяжки	20 Н.м.
Число оборотов холостого хода (не регулируется)	790 ± 70 об./мин.
Содержание СО (кислородный датчик отсоединен):
– проверочное значение	0.3 – 3.0 об. %
– регулировочное значение	0.6 – 1.0 об. %

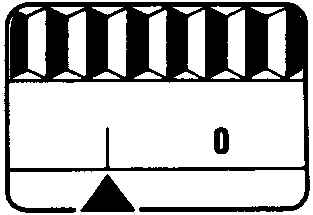

Расположение установочной метки на маховике
