20.15. СалонСнятие левой полочки
|

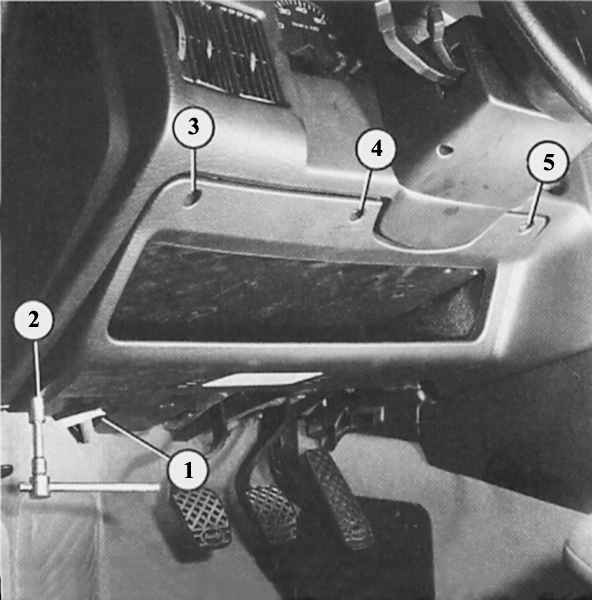

Для снятия полочки слева ослабить болты
со 2 по 5. При установке вставить полочку впереди в направляющие (позиция
1 показывает одну из них).
|
Левая нижняя часть обшивки приборной панели, интегрированная с полочкой, должна
быть снята почти во всех случаях, когда нужен доступ к обратной стороне приборной
панели.
|
|
- Узким торцовым ключом вывернуть четыре винта вокруг полочки.
- Немного откинуть полочку вниз и вытянуть к себе.
- При установке вставить передний край обшивки в обе направляющих
на днище автомобиля и возле педалей.
- Не слишком туго затянуть винты.
|
|
Снятие вещевого ящика
|

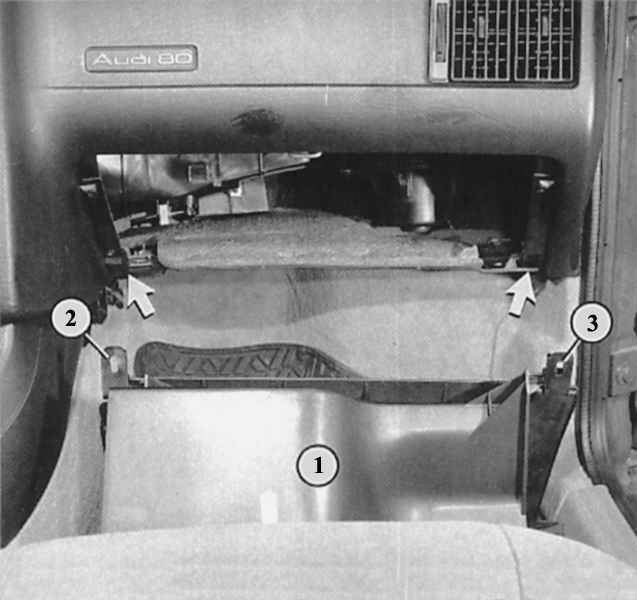

Вещевой ящик (1) своими петлями (2 и 3)
прикреплен к приборной панели (стрелки). На иллюстрации ящик показан в
разобранном виде.
|
|
|
- Вывернуть на нижнем крае приборной панели оба крепежных винта
петли вещевого ящика.
- Слегка отжать стопоры вещевого ящика вовнутрь и откинуть вещевой
ящик вниз.
|
|
Снятие нижней части центральной консоли
|
Снятие задней части центральной консоли:

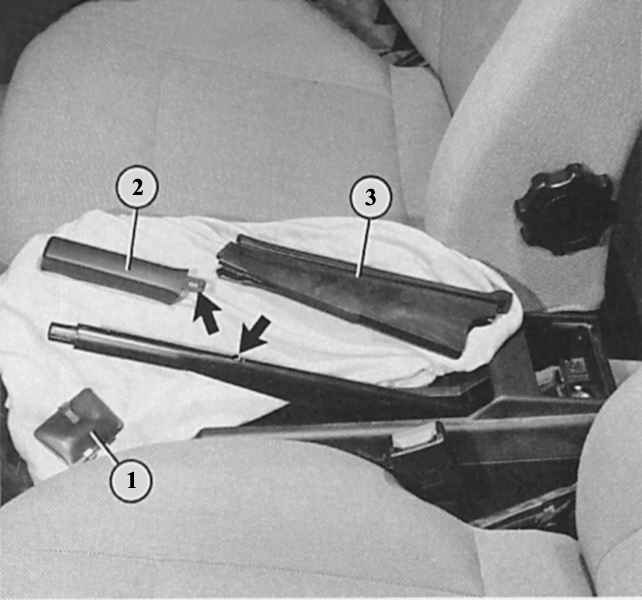

снять планку (1), отсоединить обшивку рычага стояночного тормоза (3),
отсоединить серьгу (стрелки) на ручке (2) от фиксатора.
|
|
|
- Затянуть стояночный тормоз.
- Отжать отверткой крепежные прокладки чехла рычага стояночного
тормоза и отделить от пола.
- Спереди слегка приподнять обшивку, отжать серьгу рычага вверх
и вытянуть рычаг вперед.
- Приподнять декоративную панель перед рычагом стояночного тормоза.
При этом поддеть верхний край маленькой отверткой.
- Вывернуть шесть крепежных болтов, находящихся под панелью.
- Снять заднюю пепельницу.
- Вывернуть под пепельницей два шестигранных болта.
- Потянуть консольную часть за передний край вверх и снять ее
по направлению вперед над рычагом стояночного тормоза.
|
|
Снятие передней части центральной консоли
|
Снятие передней части центральной консоли:

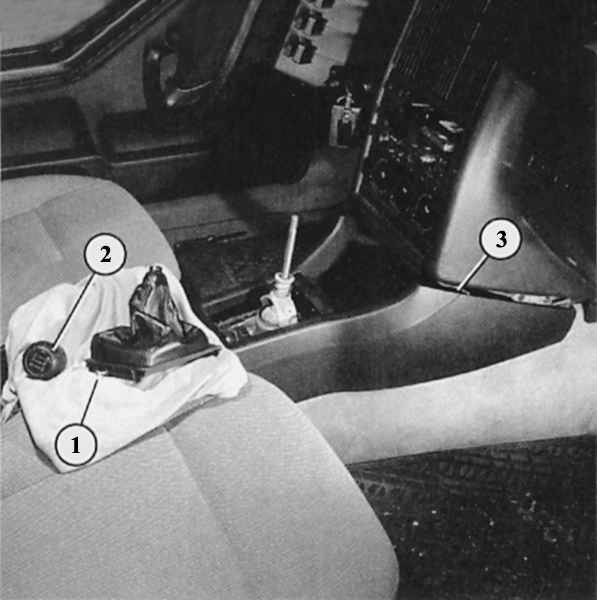

открутить головку рычага переключения передач (2), ослабить болт на кожухе
рычага (1). (3) – передние направляющие.
|
|

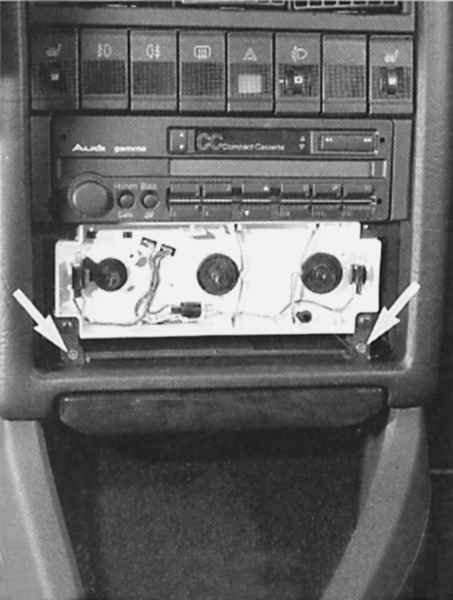

Стрелки показывают на два болта, расположенные
в вырезе панели отопления, которые необходимо ослабить для снятия центральной
консоли.
|
|
|
- Отсоединить провод на «массу» аккумулятора.
- Полностью снять заднюю часть центральной консоли.
- Снять рычаг переключения передач либо рычаг селектора.
- Отвернуть болт с крестообразным шлицем на заднем краю консоли
и снять чехол рукоятки переключения передач либо обшивку.
- Отсоединить все три регулятора отопления/вентиляции.
- Отвернуть два винта панели отопления и снять ее.
- У автомобилей, оснащенных автоматическим кондиционером, полностью
снять пульт управления.
- Внизу справа и слева в вырезе панели отопления вывернуть по
одному винту.
- Отжать консоль с пепельницей вниз, при варианте кузова с дополнительными
приборами снять по направлению вниз узкую декоративную пластину.
- По направлению назад отсоединить консоль от приборной доски.
- При необходимости отсоединить провода.
- При установке направляющие на приборной панели и центральной
консоли должны входить одна в другую.
|
|
|
