20.4. Крылья
|

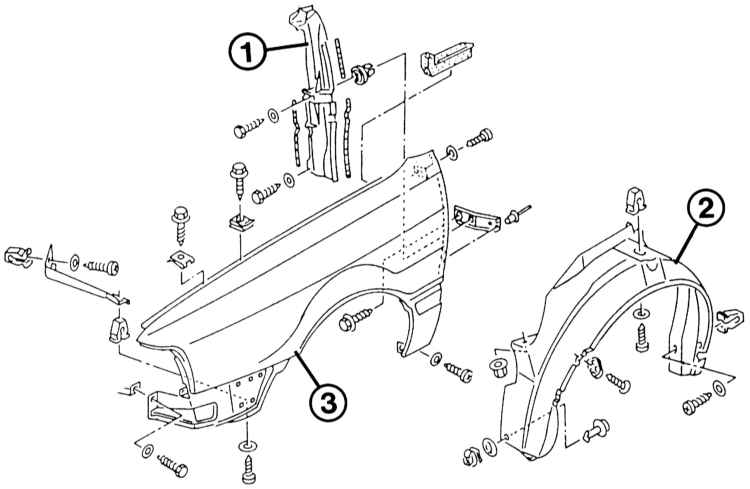

Крыло (3) представлено на рисунке вместе
с навесными деталями:
1 – задняя торцевая накладка;
2 – подкрылок.
|
Съемными выполнены только передние крылья. Задние крылья приварены, и здесь
нечего делать механикам-любителям.
Снятие облицовки передних колесных ниш
|
|
- Снять соответствующее переднее колесо.
- Снять пластмассовый дюбель в самом низу на заднем краю бампера.
- Снять боковины бампера из кронштейнов на крыле. Для этого надавить
на бампер по направлению вниз на высоте крепежа и одновременно
отвести его от кузова.
- Отвернуть все крепежные болты/гайки облицовки колесной ниши
(подкрылок).
- Снять пластмассовые дюбели переднего болта.
- Спереди отвернуть крепежную гайку подкрылка.
- Повернуть поворотный запор на соединении с нижней защитой моторного
отсека на 90° против часовой стрелки (влево).
- Снять облицовку колесной ниши через распорный болт и отжать
вовнутрь от наружного контура колесной арки.
- При установке очень осторожно затягивать пластмассовые гайки
и болты с крестообразным шлицем, иначе можно сорвать пластмассовую
резьбу!
|
|
Снятие крыла
|
|
- Снять подкрылок.
- Снять бампер.
- Вывернуть на нижнем краю крыла по одному винту с крестообразным
шлицем либо винты со звездчатой головкой спереди и сзади.
- Вывернуть винт ниже выреза для бампера.
- В задней части колесной ниши вывернуть винт из поперечины,
и еще один немного пониже.
- Открыть переднюю дверь.
- Вывернуть болт над шарнирами.
- Вывернуть шестигранные болты по верхнему краю крыла; перед
этим снять поролонную прокладку.
- Снять крыло.
|
|
Установка крыла
|
|
- Если устанавливается новое крыло, следует снять кронштейн и
заднюю торцевую накладку от старого крыла и приклепать (в мастерской)
к новому.
- Удалить остатки уплотнительной ленты по заднему краю крепления
крыла.
- Наклеить новый уплотнительный шнур (номер запчасти AKD497 010
04R10) диаметром 7 мм.
- Установить крыло.
- Установить расстояние до капота при незатянутых крепежных болтах
верхнего края крыла. Оно должно составлять 4,5—5,5 мм.
|
|
|
