5.2.10. Снятие и установка насоса гидроусилителя, автомобили с 4-цилиндровым двигателем

Снимите шумоизоляционный щит.

Приведите рамку радиатора в сервисное положение.

Ослабьте поликлиновой ремень.

Снимите поликлиновой ремень со шкива насоса гидроусилителя.

Рис. 5.2. Зажимы для шлангов

Зажмите подающую и сливную гидролинию зажимами для шлангов (рис. 5.2).

Установите поддон для слива масла.

Снимите всасывающую линию.

Напорный шланг, 22 мм, открутите.

Рис. 5.30. Ременной шкив насоса гидроусилителя

В зависимости от исполнения, открутите ременной шкив насоса гидроусилителя, используя для удержания ключ на 2 отверстия (рис. 5.30)

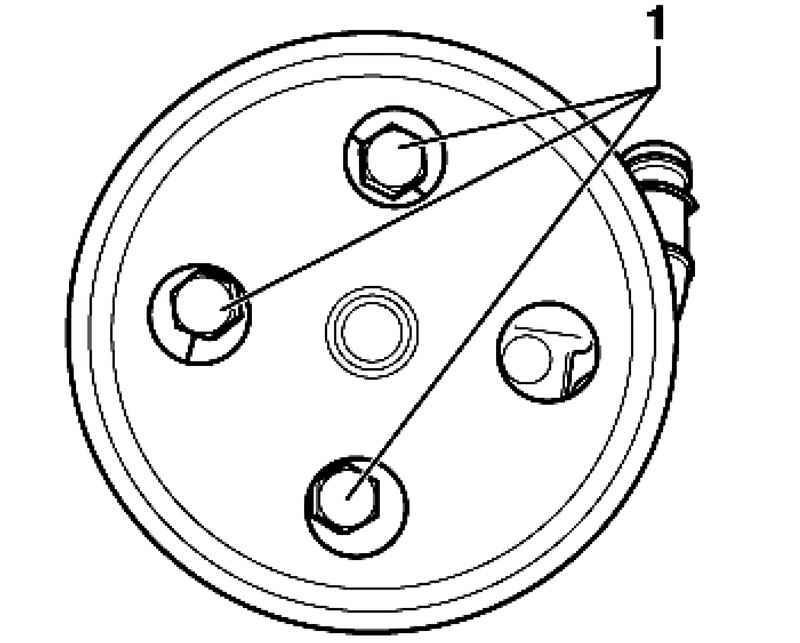

Рис. 5.31. Винтовые соединения насоса гидроусилителя

Выкрутите винтовые соединения 1 насоса гидроусилителя через отверстия в ременном шкиве (рис. 5.31)

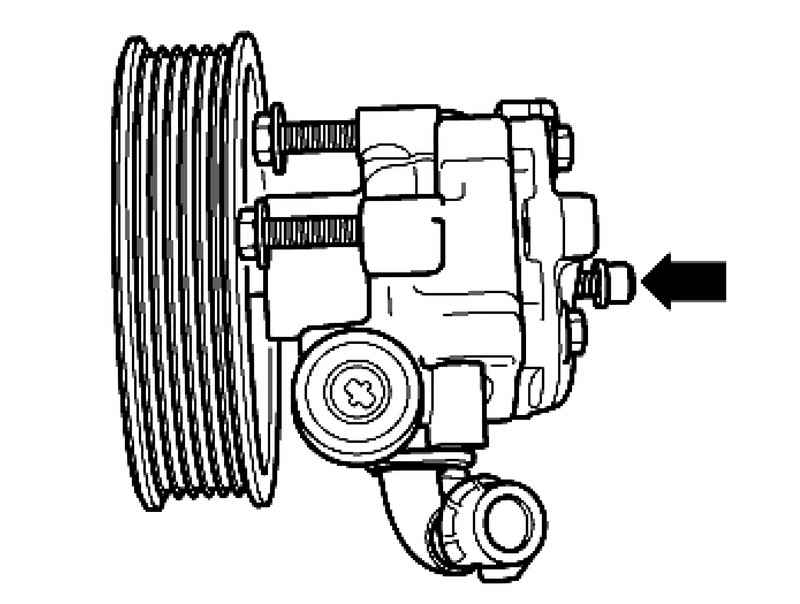

Рис. 5.32. Вкручивание винтового соединения насоса гидроусилителя

Выкрутите винтовое соединение на обратной стороне насоса гидроусилителя (рис. 5.32)

Снимите насос гидроусилителя.

Установка осуществляется в обратной последовательности.

Уплотнения и уплотнительные кольца замените.

Перед установкой нового насоса на стороне всасывания залейте гидравлическое масло и проверните от руки, чтобы масло вышло на стороне напора.

Все соединения шлангов закрепите новыми хомутами.

От руки вращайте ступицу, пока масло не пойдет со стороны нагнетания.

Установите насос гидроусилителя на крепление.

Вставьте и затяните винты 1 (рис. 5.31)

Затяните винт на обратной стороне насоса гидроусилителя (рис. 5.32)

На пустотелый винт установите новые уплотнительные кольца.

Затяните пустотелый винт напорного шланга.

Установите всасывающий трубопровод.

Закрутите шкив крыльчатого насоса.

Установите поликлиновой ремень (рис. 5.30).

При установке поликлинового ремня следите за правильным положением на шкивах.

Установите рамку радиатора.

Установите амортизатор.

Установите шумоизолирующий кожух.

Залейте гидравлическое масло.

Заведите двигатель и проверьте ход ремня.

Проверьте уровень рабочей жидкости в гидравлической системе.
