2.1.4. Регулировка тепловых зазоров в приводе клапанов

Осуществляется при пробеге нового автомобиля 1,5 тыс. км (после подтяжки крепления головки цилиндров) и в дальнейшем через каждые 15 тыс. км., а также в том случае, если появляется постоянный стук в клапанном механизме.

ДВИГАТЕЛЬ МОД. 2106

Тепловые зазоры между кулачками и рычагами впускных и выпускных клапанов должны быть равны:

  – 0,15 мм – на холодном двигателе;
  – 0,20 мм – на прогретом двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять крышку головки блока цилиндров с прокладкой.
2. Вращая коленчатый вал (специальным ключом) по часовой стрелке, совместить установочную метку (1) на звездочке распределительного вала с установочным приливом (2) на корпусе подшипников распределительного вала. При этом поршень четвертого цилиндра находится в ВМТ в конце такта сжатия и оба клапана закрыты.
3. Отрегулировать зазоры между рычагами и кулачками распределительного вала у выпускного клапана четвертого цилиндра (восьмой кулачок) и впускного клапана третьего цилиндра (шестой кулачок).
4. Для этого необходимо ослабить контргайку (3) регулировочного болта и, вращая регулировочный болт (2), проверить требуемый зазор плоским щупом (1), вставленным между кулачком и рычагом.
5. Удерживая в этом положении ключом регулировочный болт, затянуть контргайку и вновь проверить зазор. Щуп должен перемещаться в зазоре с легким защемлением.
6. Проворачивая коленчатый вал на 1/2 оборота, отрегулировать зазоры в определенной последовательности.
7. Установить крышку на место.

Последовательность регулировки зазоров

Угол поворота коленчатого вала,°
0
180
360
540
Номер кулачка клапана*, в котором проверяется зазор:
  – выпускного
8
4
1
5
  – впускного
6
7
3
2

*Счет цилиндров ведется от радиатора системы охлаждения

ДВИГАТЕЛИ МОД. 331, 3317 И 3313

Проверка и регулировка зазоров в механизме привода клапанов

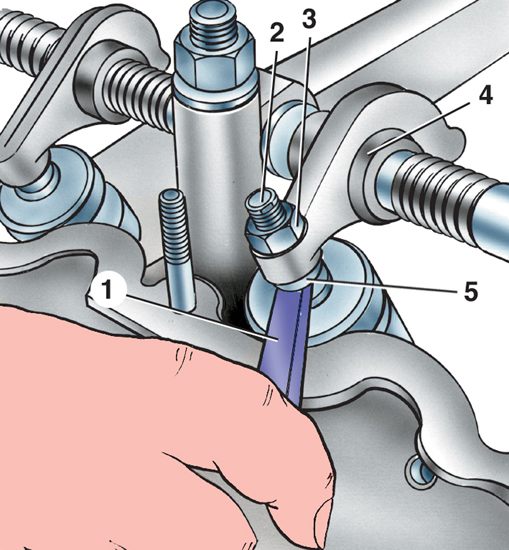

1 – плоский щуп;

2 – нажимной винт коромысла;

3 – контргайка;

4 – коромысло;

5 – наконечник нажимного винта

Тепловые зазоры между торцами наконечников коромысел и стержнями впускных и выпускных клапанов должны быть равны 0,15 мм на холодном двигателе и 0,20 мм на прогретом.

В головке блока цилиндров впускные клапаны расположены слева от распределительного вала (по ходу автомобиля), а выпускные – справа.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить трубку вентиляции картера двигателя от патрубка на крышке головки блока цилиндров и снять крышку с прокладкой с головки.
2. Вращая коленчатый вал (специальным ключом) по часовой стрелке, совместить установочную метку (2) опережения зажигания на 0° (В.М.Т.) на шкиве коленчатого вала (вторую при отсчете по направлению вращения коленчатого вала) с установочным штифтом (1) на нижней крышке распределительных звездочек. При этом поршень первого цилиндра (считая от радиатора системы охлаждения двигателя) находится в ВМТ в конце такта сжатия и оба клапана закрыты. (3 – метка опережения зажигания на 10°).
3. Проверить плоским щупом 1 (см. рис. Проверка и регулировка зазоров в механизме привода клапанов) зазоры между торцами наконечников 5 нажимного винта и стержнями клапанов первого цилиндра.
4. Отрегулировать зазоры между торцами наконечников и стержнями клапанов.
5. Для этого немного отвернуть контргайку 3 нажимного винта 2 коромысла и вращать головку этого винта до получения требуемого зазора.
6. Затянуть контргайку нажимного винта коромысла и вновь проверить зазор. Щуп должен перемещаться в зазоре с легким защемлением.
7. Проворачивая коленчатый вал на 1/2 оборота, проверить и, в случае необходимости, отрегулировать зазоры в определенной последовательности.
8. Установить на место крышку головки блока и присоединить к ее патрубку трубку вентиляции картера.

Последовательность регулировки зазоров

Угол поворота коленчатого вала,°
0
180
360
540
Номер цилиндра*, в котором проверяется зазор для впускного и выпускного клапанов
1
3
4
2

*Счет кулачков ведется от радиатора системы охлаждения
