10.13. Педаль тормоза


Предупреждение

Высота педали тормоза должна регулироваться после снятия или замены главного цилиндра тормозов или вакуумного усилителя. Одновременно следует отрегулировать и переключатель сигнала торможения.

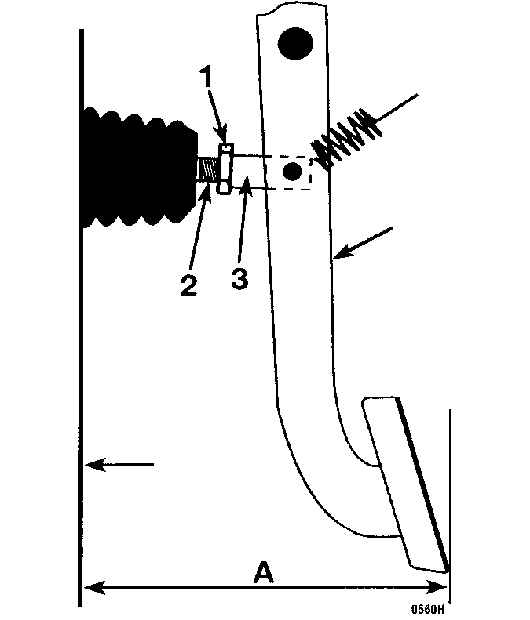

Регулировка высоты педали (схема для а/м с левым рулем, на а/м с правым рулем выполняется аналогично)

Для регулировки высоты педали отпустите контргайку (1) и удерживая вилку, вращайте толкатель (2) до тех пор, пока расстояние А (между нижним краем накладки педали и перегородкой моторного отсека) не будет соответствовать указанному в подразделе 10.2.

Предупреждение

На автомобилях с правым рулем регулировка выполняется с левой стороны вала после того как снят вещевой ящик, однако расстояние по прежнему измеряется от педали.
