10.14. Выключатель сигнала торможения


Предупреждение

После снятия или замены главного тормозного цилиндра либо вакуумного усилителя выключатель сигнала торможения должен быть проверен и при необходимости отрегулирован.


Переключатель стоп-сигналов находится в верхней части педали тормоза. При каждом нажатии на педаль тормоза переключатель обеспечивает загорание сигнала торможения.

Регулировка переключателя

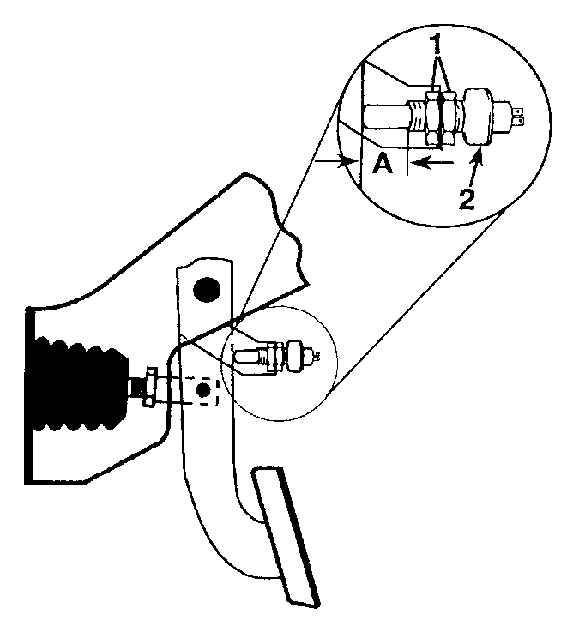

Для регулировки переключателя отпустите контргайки (1); затягивая или отворачивая переключатель (2), выставьте правильный зазор.

При ненажатой педали тормоза измерьте расстояние между точкой упора плунжера выключателя на педали и его корпусом. Сравните полученное значение с указанным расстоянием А в подразделе 10.2.

Если измеренное значение зазора больше указанного, то отсоедините провод от переключателя, отпустите контргайки и, затягивая или отворачивая переключатель, отрегулируйте расстояние. Присоедините проводку и проверьте работу переключателя.
