13.2.12. Снятие и установка крышки верхнего люка

Не применяйте силу при перемещении сдвижной панели крыши.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

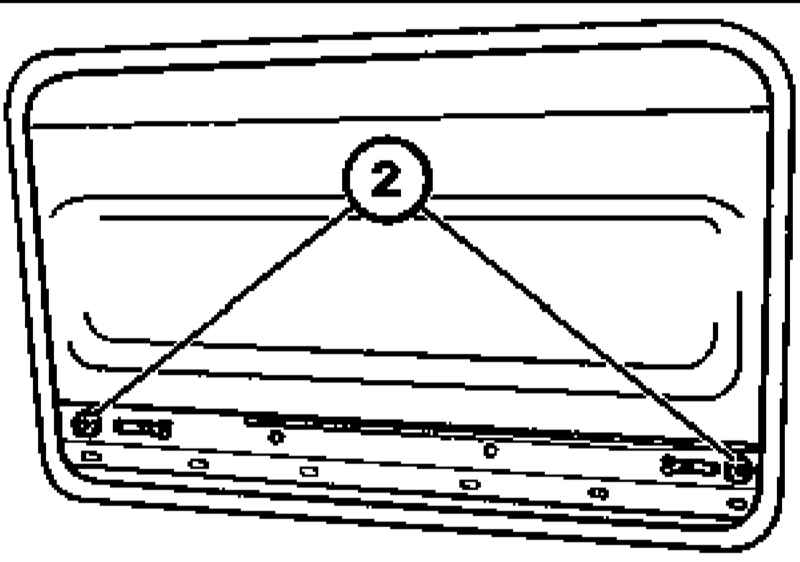

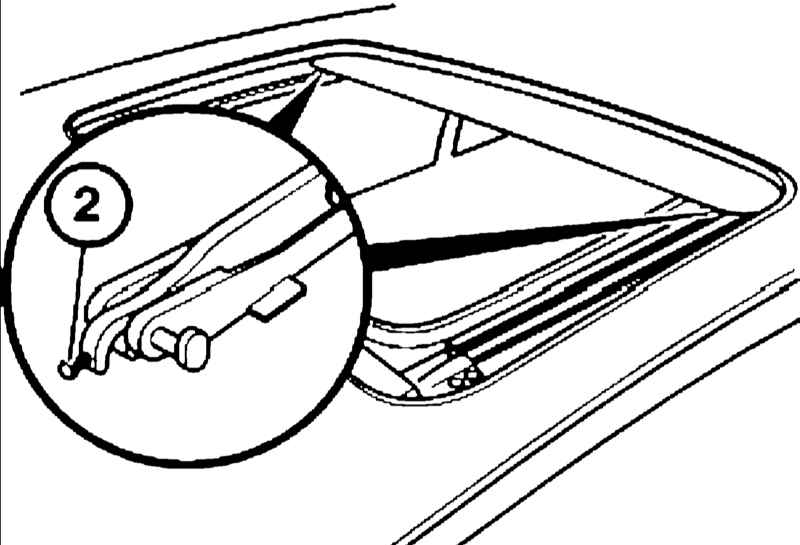

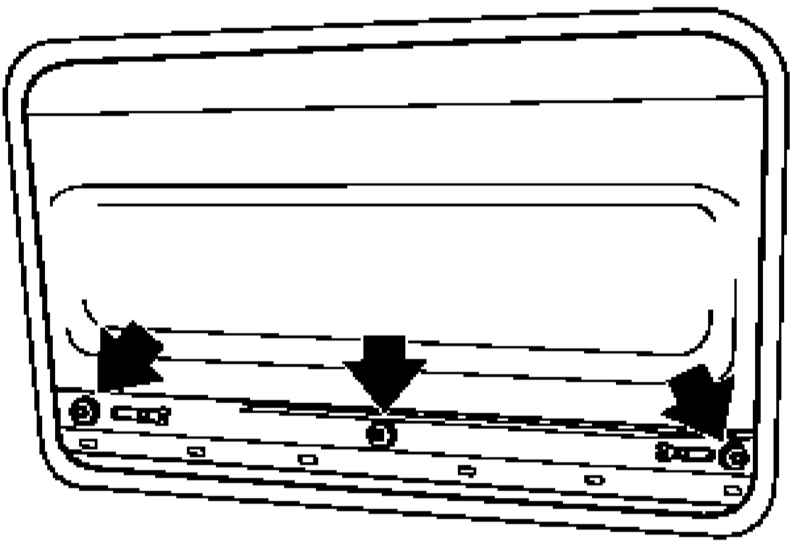

Откройте крышку на 250 мм, выверите болты (2) настолько, чтобы отверстие стало свободно, и закройте крышку. Коротко нажмите на клавишу открывания верхнего люка и снова остановите ее. При этом задняя часть крышки должна опуститься на 2 ÷ 4 мм. Медленно переместите сдвижную панель потолка до конца назад и закройте крышку. После этого не допускается активизировать крышку в направлении «Открыть» (опасность повреждения механизма). Отдайте гайки и снимите крышку верхнего люка движением вверх и назад. При установке замените гайки или обработайте старые гайки составом Loctite 270.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

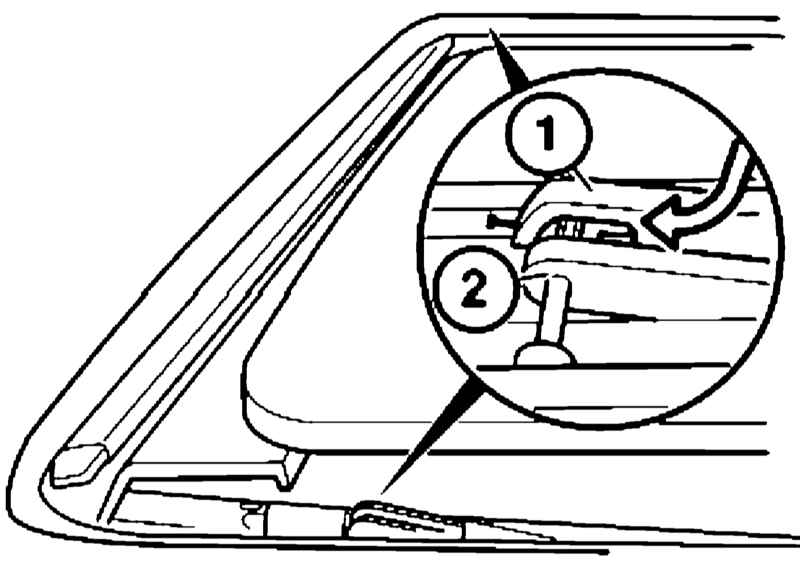

Соответствующим образом зацепите спереди за салазки (2) левый и правый установочные рычаги (1). Ладонью отожмите переднюю часть крышки с левой и с правой стороны снизу вверх. При этом крышка не должна приподниматься. Установочные рычаги по краям крышки должны соответствующим образом войти в зацепление. Отожмите подъемно-сдвижную крышку люка вперед и затяните гайки (2) от руки. Опустите заднюю часть крышки верхнего люка на величину 2 ÷ 4 мм. Медленно переместите сдвижную панель потолка до конца вперед. Откройте крышку верхнего люка примерно на 250 мм, осторожно отожмите ее вверх, вверните фиксирующие болты (2 на иллюстрации) с левой и правой стороны и затяните их.
