13.2.8. Снятие и установка элементов отделки багажного отделения и его крышки

Щитки в отделке багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

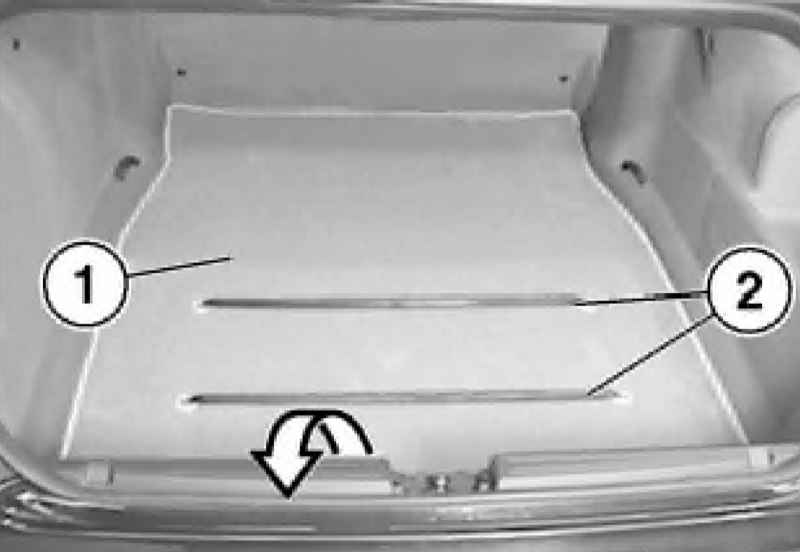

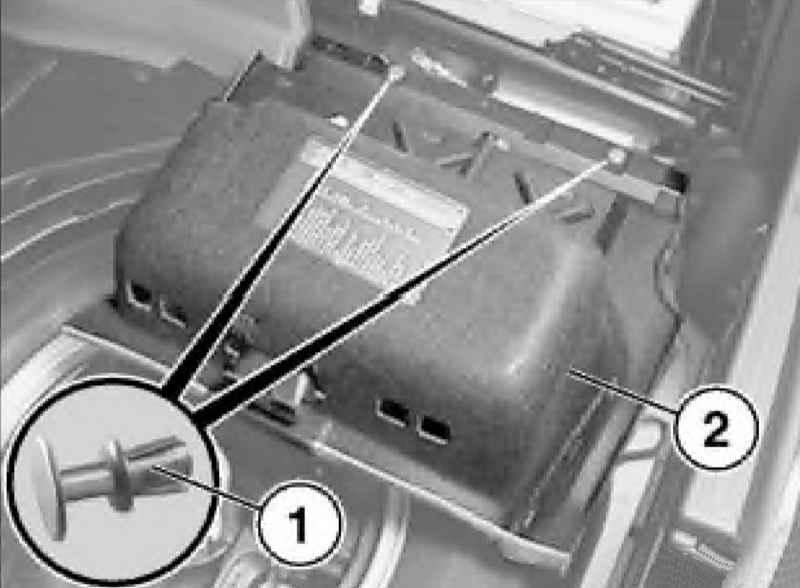

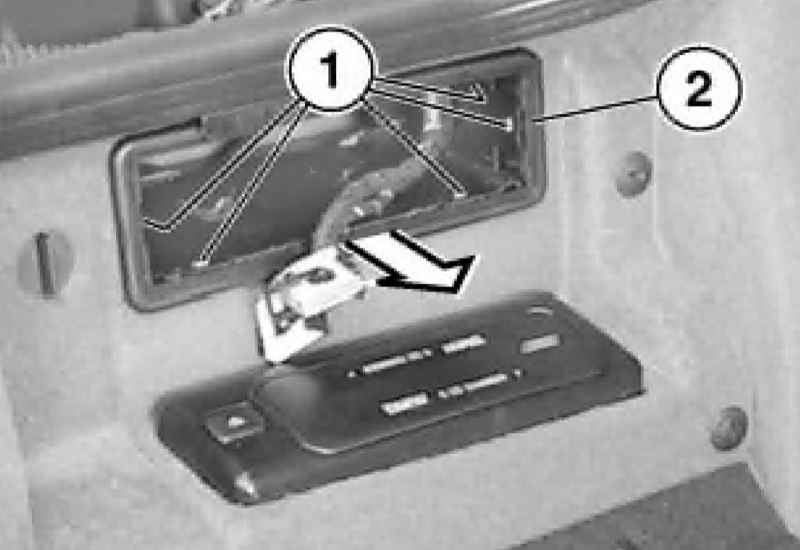

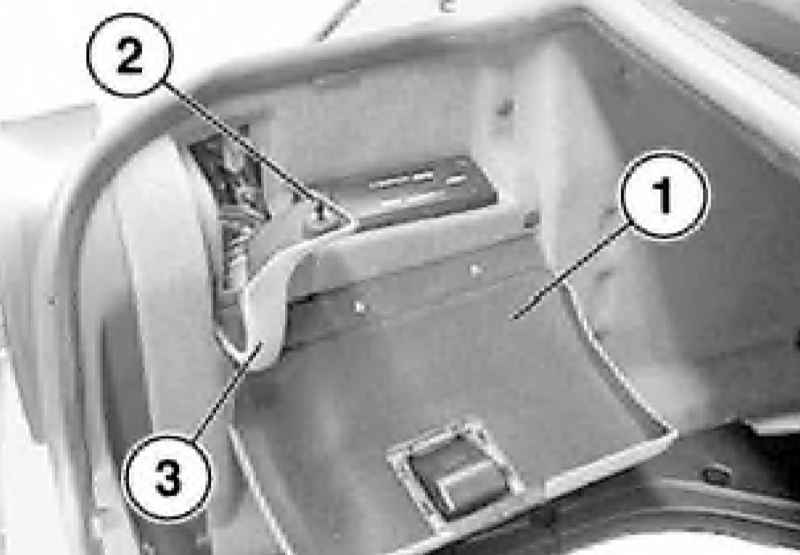

Откройте багажное отделение и снимите отделку его пола (1). При установке обратите внимание на правильность положения натяжных ремней (2). На левой стороне моделей с системой навигации снимите компьютер этой системы, поднимите защелки (1) и снимите каркас (2). На моделях с CD-чейнджером откройте его крышку (1), разблокируйте штыковой затвор (2) и откиньте щиток (3). На моделях с CD-чейнджером отсоедините заднюю панель отделки (1) и поднимите ее над CD-чейнджером (2). Разберите пластиковое винтовое соединение (3) и разъедините детали отделки. При установке сожмите пластиковое винтовое соединение. На правой стороне высвободите фиксаторы и откиньте щиток. Подцепите и выньте фиксаторы (1) и снимите щиток.

Отделка колесных арок со стороны багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

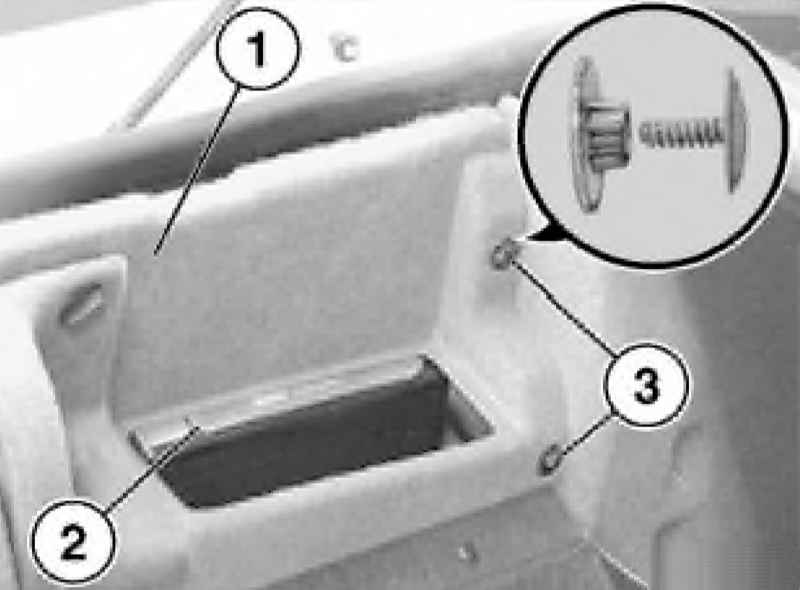

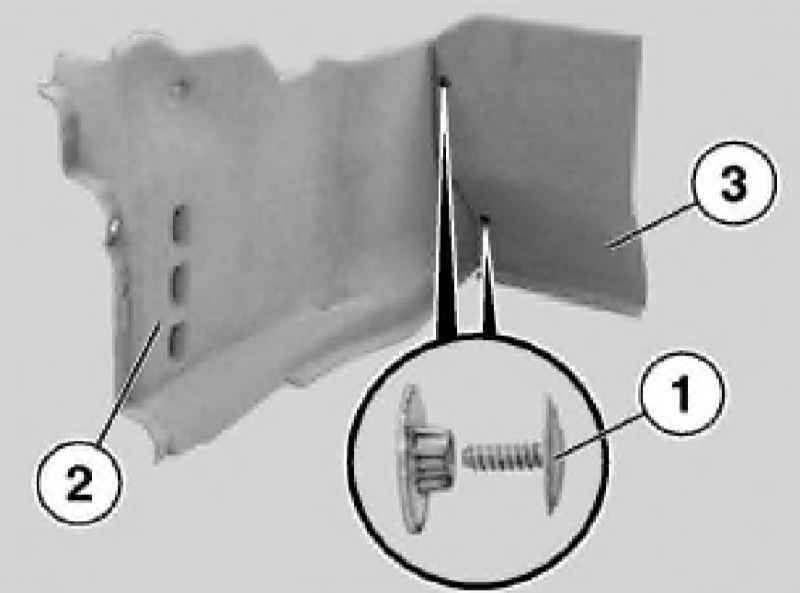

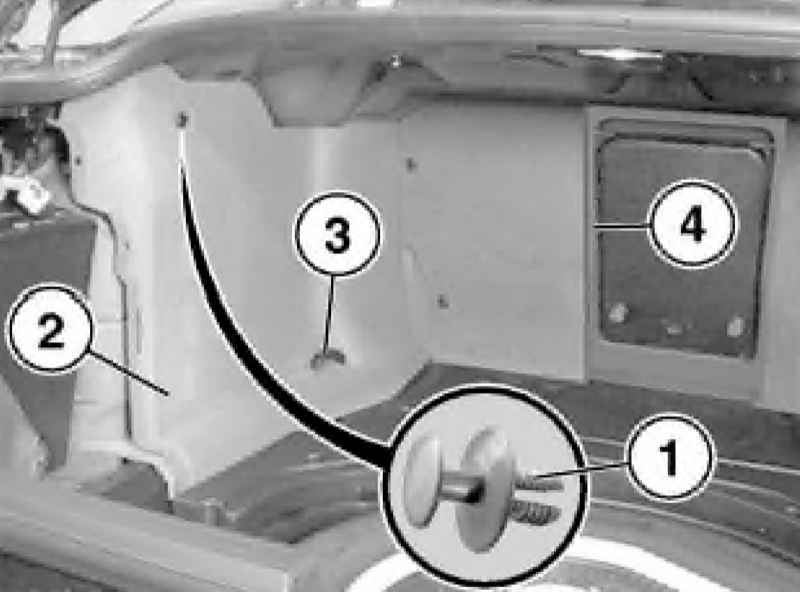

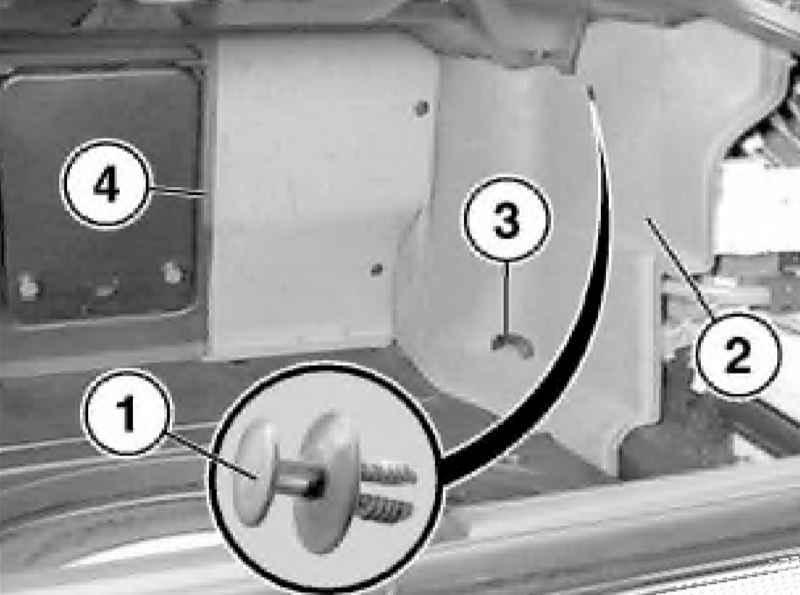

Снимите соответствующий щиток в багажном отделении. На моделях с чехлом для перевозки лыж выньте фиксатор (1), снимите панель отделки колесной арки (2) со стороны багажного отделения, поднимите панель над крепежной проушиной (3) и отсоедините от каркаса чехла для перевозки лыж (4). При установке сначала прицепите панель к каркасу чехла для перевозки лыж (4). При замене разберите пластиковое винтовое соединение (1) и разъедините детали отделки (2) и (3). При установке сожмите пластиковое винтовое соединение (1).

Отделка крышки багажного отделения

ПОРЯДОК ВЫПОЛНЕНИЯ

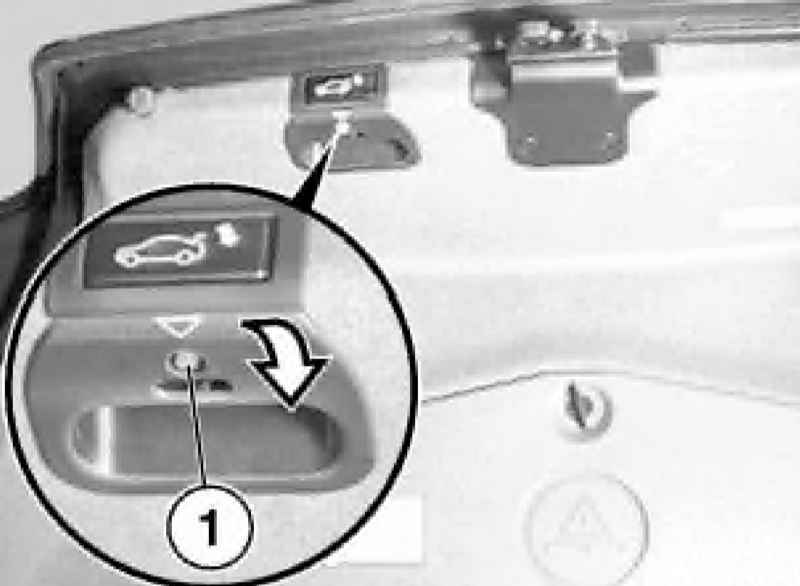

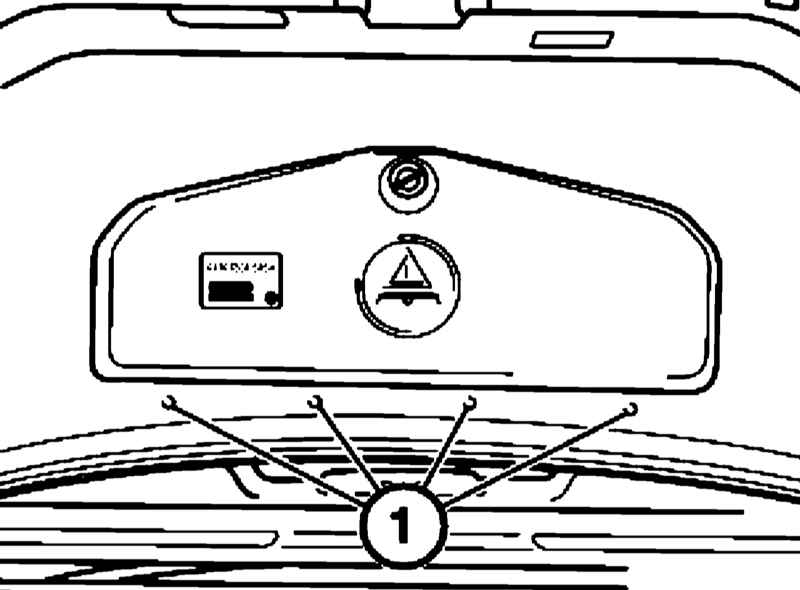

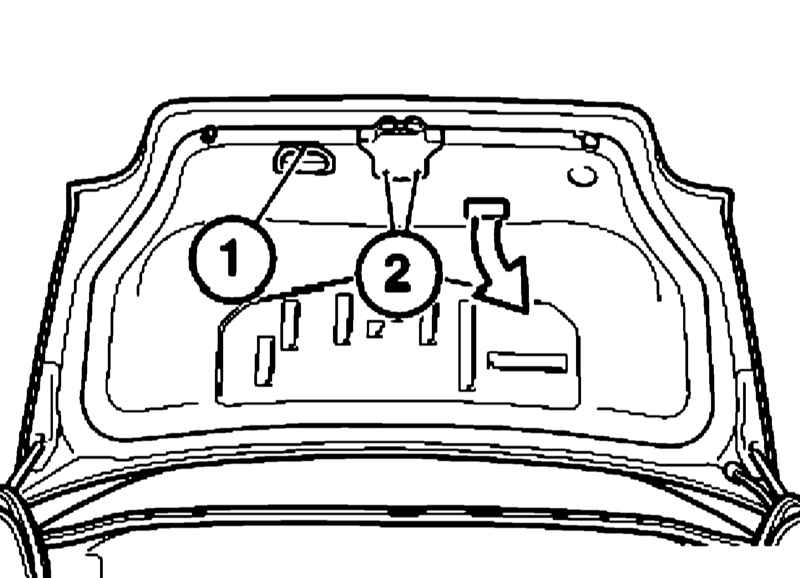

Откройте багажное отделение, подцепите и выньте заглушки (1) и выверните находящиеся под ними болты. Откройте ящик для инструментов, отсоедините ленточный ограничитель хода при буксировке и снимите ящик для инструментов движением вверх. На моделях с автоматическим приводом крышки багажного отделения подцепите и выньте заглушку (1), выверните болт и снимите ручку. Через образовавшееся после снятия ручки отверстие выжмите микровыключатель наружу и разъедините его разъем. Подцепите и снимите защитный каркас микровыключателя. Снимите лампу освещения багажного отделения. Выньте заглушку (1), выверните болт и снимите ручку. Подцепите и выньте фиксаторы (2) и снимите защитную накладку замка крышки багажника. Разожмите зажимы по всему периметру и снимите отделку крышки багажного отделения. При установке замените поврежденные фиксаторы.
