14.20. Снятие и установка электродвигателя регулировки дальности света

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фару, обратитесь к Разделу Снятие и установка фары.

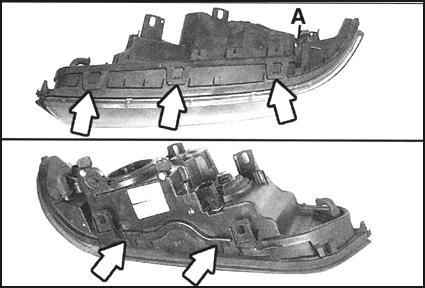

2. Снимите рассеиватель. Для этого немного отожмите пять пластмассовых скоб (стрелки на сопроводительной иллюстрации).

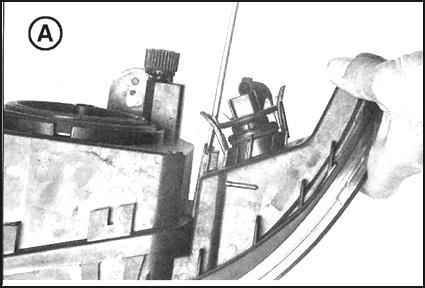

3. Немного отожмите отверткой скобу между сигналом поворота и фарой, см. вид (А) на сопроводительной иллюстрации.

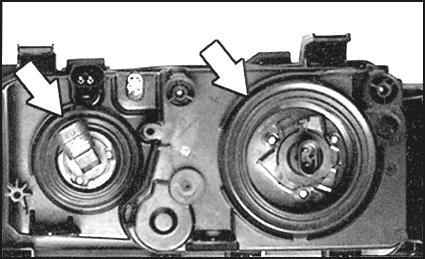

4. Снимите прокладки рефлекторов фар.

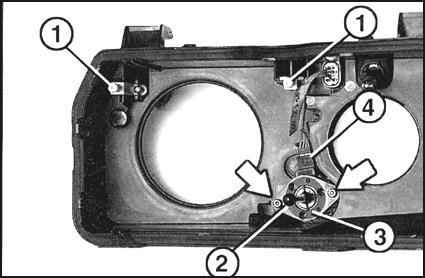

5. Отожмите блок фары от трех шаровых головок (две для ручной регулировки фары (1) и одна для регулировки дальности (2) и выньте блок.
6. Расстыкуйте штекерное соединение.
7. Отверните винты крепления (3) электродвигателя регулировки и выньте его.


 УСТАНОВКА

1. Вставьте электродвигатель регулировки дальности и закрепите его винтами.
2. Состыкуйте штекерное соединение.
3. Установите блок фары на три шаровых головки.
4. Поставьте прокладки.
5. Вставьте фару в рассеиватель и зафиксируйте ее.
6. Отрегулируйте фару, обратитесь к Разделу Регулировка фар.
