14.24. Замена ламп накаливания

Рекомендуется иметь с собой в автомобиле запасные лампы. В продаже предлагается ящик с комплектом запасных ламп. Перечень ламп приведен в Спецификациях.

Выключите выключатель соответствующей лампы.

Фары

Галогенные лампы дальнего, ближнего света и противотуманного света находятся под давлением. Для защиты глаз пользуйтесь очками, для защиты рук - перчатками. В противном случае при повреждении лампы есть опасность травмирования.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.

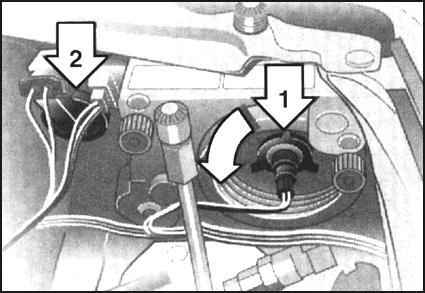

2. Поверните влево до упора держатель лампы ближнего света (1) и выньте его.

3. Выньте лампу и замените ее.
4. Установите держатель лампы ближнего света и поверните его вправо до упора.
5. Поверните влево до упора держатель лампы дальнего света (2) и выньте его
6. Расстыкуйте штекерное соединение.
7. Установите новый держатель лампы с лампой на соединитель и зафиксируйте его.
8. Установите держатель лампы дальнего света и поверните вправо до упора.

Стояночный свет

 ПОРЯДОК ВЫПОЛНЕНИЯ

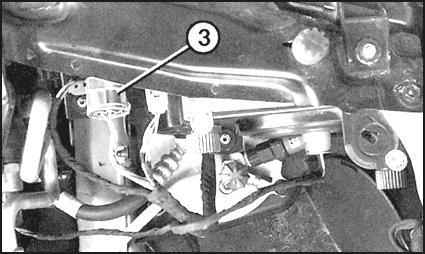

1.Поверните влево до упора держатель лампы стояночного света (3) и выньте его.

2.Выньте лампу и замените ее.

3. Вставьте в корпус держатель лампы большой лапкой наверх и поверните направо.

Сигнал поворота передний

 ПОРЯДОК ВЫПОЛНЕНИЯ

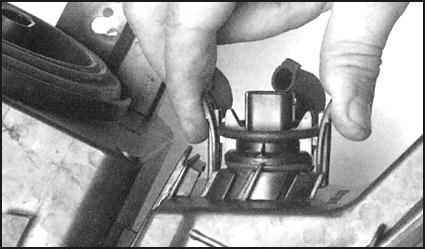

1. Сожмите держатель лампы за лапки и выньте его назад.
2. Слегка вдавите лампу в держатель, поверните налево и выньте.
3. Вставьте новую лампу, вдавите ее в держатель, поверните направо и зафиксируйте.
4. Прижмите держатель лампы и зафиксируйте его.

Боковой повторитель поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите на лампу пальцами у задней кромки вперед и выньте.
2. Поверните лампу налево, слегка надавив и выньте.
3. Слегка надавите на новую лампу, поверните направо и зафиксируйте ее.

Противотуманная фара

Галогенные лампы дальнего, ближнего света и противотуманного света находятся под давлением. Для защиты глаз пользуйтесь очками, для защиты рук перчатками. В противном случае при повреждении лампы есть опасность травмирования.


 ПОРЯДОК ВЫПОЛНЕНИЯ

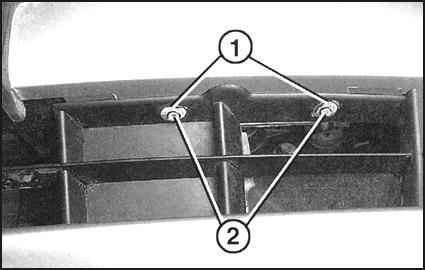

1. Снимите зажим декоративной решетки. Для этого выньте штифт (2), затем зажим (1).

2. Отсоедините декоративную решетку вверху и выньте ее.
3. Выньте вперед крышку рядом с противотуманной фарой.

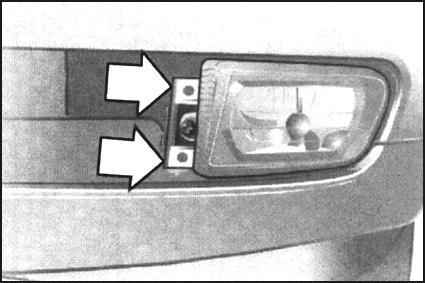

3. Выверните 2 два болта крепления и отведите в сторону противотуманную фару.

4. Нажмите на пружину (1) с обратной стороны в направлении стрелки на сопроводительной иллюстрации.

5. Подденьте крышку (2) с одной стороны и отсоедините ее с другой.

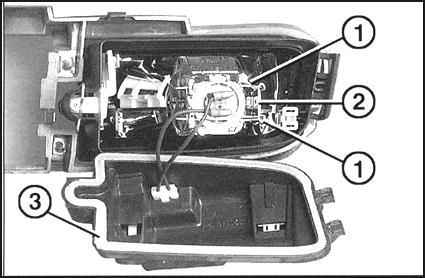

6. Отсоедините пружинный зажим (1) из держателя (2).

7. Снимите крышки контактов и замените лампу.
8. Закрепите новую лампу зажимом.
9. Проверьте состояние прокладки (3) в крышке, при необходимости замените.
10. Вставьте крышку, прижмите ее и закрепите пружинным зажимом.
11. Вставьте противотуманную фару и закрепите ее винтами.
12. Закрепите декоративную решетку, вдавите зажим и зафиксируйте его разжимными штифтами.

Задний фонарь

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника.
2. Снимите боковую облицовку.

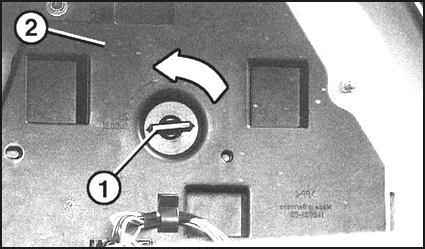

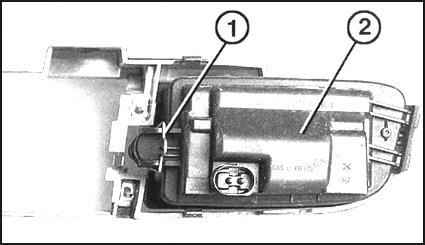

3. Поверните влево на 90° зажим (1) и снимите держатель лампы (2).

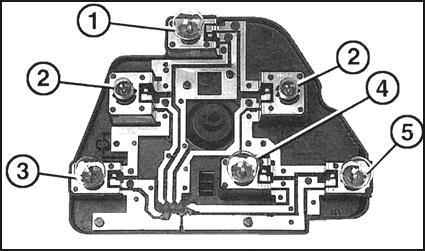

4.Слегка вдавите лампу в держатель, поверните влево и выньте.

5. Вставьте новую лампу, вдавите ее немного в держатель, поверните влево и зафиксируйте.

6. Установите держатель лампы и поверните зажим.

Центрально расположенный стоп-сигнал

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку багажника.
2. Снимите отверткой черную пластмассовую крышку с нижней стороны вешалки под головные уборы.
3. Поверните влево держатель лампы и выньте его.
4. Вставьте новую лампу, вдавив ее немного в держатель, поверните вправо и зафиксируйте.
5. Установите держатель лампы и закрепите, повернув вправо.
6. Закрепите пластмассовую крышку с нижней стороны полки под головные уборы.

Фонарь освещения номерного знака

Мощность лампы 5 Вт

 ЗАМЕНА

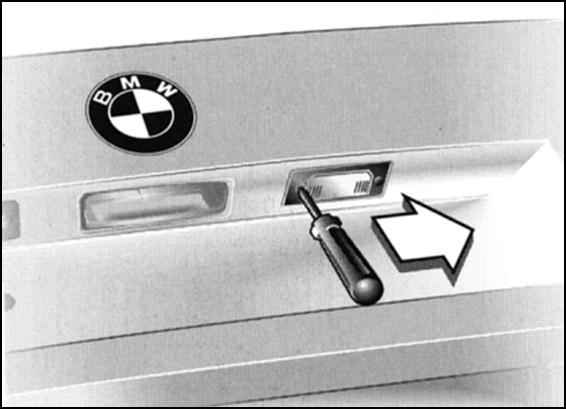

1. Вставьте отвертку в прорезь и надавите вправо, как показано стрелкой; фонарь выйдет из крепления.

2. Снимите фонарь и замените лампу

Плафоны

Передний плафон

Основная лампа (10 Вт), лампы индивидуального освещения (10 Вт)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Основная лампа. Выдавите плафон, поддев его сбоку отверткой, и снимите стекло, после чего извлеките лампу из контактных держателей.
2. Лампа индивидуального освещения. Выньте лампу, слегка надавив на нее и повернув влево

Задний плафон

Основная лампа (10 Вт), лампа индивидуального освещения (5 Вт)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выдавите плафон, поддев его отверткой, вставив в выемки сверху
2. Основная лампа. Отжав язычок на рефлекторе, замените лампу
3. Лампа индивидуального освещения. Выньте лампу, слегка надавив на нее и повернув влево

Лампы освещения ниши для ног

Мощность ламп 5 Вт

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите стекло лампы, поддев его сбоку отверткой
2. Замените лампу

Фонарь освещения вещевого ящика

Мощность лампы 5 Вт

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выдавите фонарь, поддев его отверткой, вставленной в выемку
2. Снимите рефлектор
3. Замените лампу

Фонари освещения багажника

Лампа под полкой за задними сиденьями: 10 Вт, галогенная
Лампа в крышке багажника: 10 Вт

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выдавите фонарь, поддев его отверткой, вставленной в выемку
2. Снимите рефлектор
3. Замените лампу
