4.1. Процедуры ремонта двигателя

Общая информация

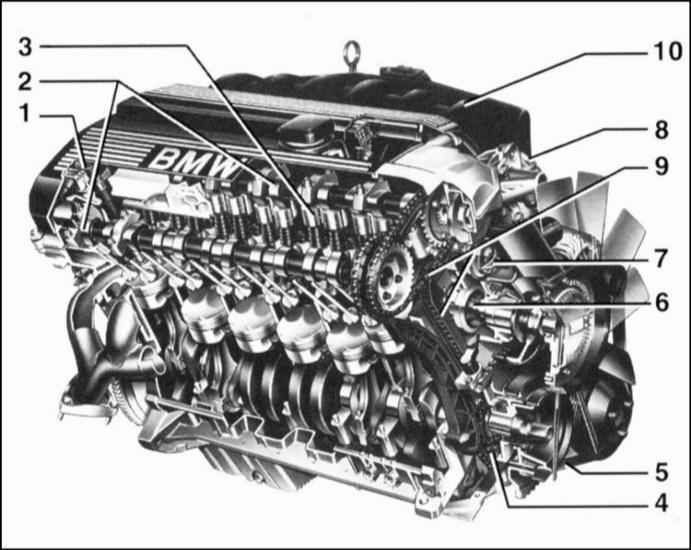

Двигатель М52 (520i, 523i, 528i)

1 — катушки зажигания
2 — распределительные валы
3 — гидротолкатели
4 — масляный насос
5 — клиновой ремень
6 — насос охлаждающей жидкости

7 — термостат
8 — масляный фильтр
9 — цепи привода механизма распределения
10 — впускной трубопровод

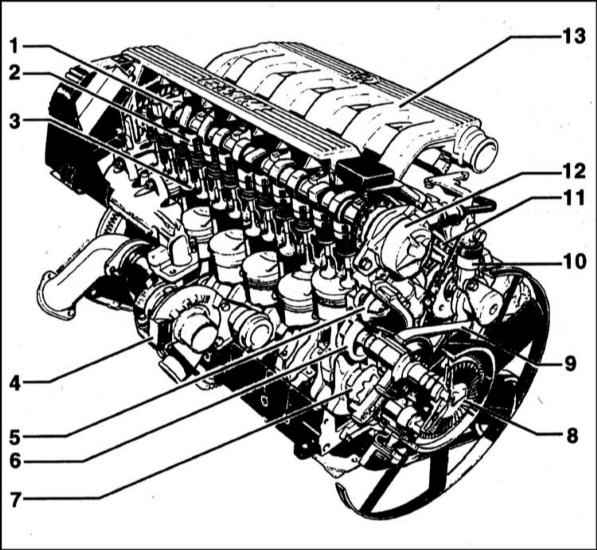

Двигатель М51 (525tds)

1 — распределительный вал
2 — гидротолкатель
3 — клапан
4 — турбокомпрессор
5 — термостат
6 — насос охлаждающей жидкости
7 — масляный насос

8 — вязкостная муфта
9 — клиновой ремень
10 — натяжитель
11 — цепи привода механизма распределения
12 — вакуумный насос
13 — впускной трубопровод

На автомобилях BMW 5-й серии устанавливаются двигатели трех типов: 6-цилиндровый бензиновый, 6-цилиндровый турбодизель и двигатель V8. Двигатели V8 (объемом 3.5 и 4.0 л) рассматривается только в разделе “Техническое обслуживание”.

Силовой агрегат устанавливается вдоль автомобиля и вынимается только наверх краном.

6-цилиндровый бензиновый двигатель имеет обозначение М52. Его головка и блок цилиндров отлиты из алюминиевого сплава. В отличие от традиционно применяемого чугуна алюминиевый сплав имеет более высокую теплопроводность и меньший вес. Это способствует лучшему охлаждению и более низкому расходу топлива. Головка цилиндров 4-клапанная, имеет регулируемый распределительный вал впускных клапанов (обозначение фирмы BMW - VANOS).

На модели 525tds установлен 6-цилиндровый турбодизель М51 объемом 2.5 л. Блок цилиндров отлит из чугуна, головка цилиндров из легкого сплава.

При повышенном износе и наличии задиров стенок цилиндров их можно хонинговать. После этого следует применять ремонтные поршни.

Головка цилиндров у всех двигателей имеет так называемую поперечную продувку. Это означает, что топливная смесь поступает в рабочие цилиндры с одной стороны, а отработавшие газы выходят с другой. Это способствует более быстрому газообмену. В головке цилиндров расположены распределительные валы. Дизельный двигатель имеет только один распределительный вал. 4-клапанные бензиновые двигатели имеют два распределительных вала. Один приводит в движение впускные клапаны, другой выпускные. Привод распределительных валов осуществляется через роликовую цепь. Клапаны приводятся в движение через гидротолкатели. Необходимость регулировки зазоров в клапанах в процессе технического обслуживания отсутствует.

6-цилиндровые бензиновые двигатели имеют регулируемый привод газораспределения. При этом распределительный вал впускных клапанов в зависимости от числа оборотов двигателя посредством регулировочного элемента проворачивается относительно приводной звездочки таким образом, что обеспечивается оптимальный момент открывания клапанов. Регулировка осуществляется блоком управления, открывающим и закрывающим масляный клапан давления.

Подача масла в систему смазки осуществляется масляным насосом, который у 6-цилиндрового бензинового двигателя располагается спереди в поддоне картера и приводится в движение от коленчатого вала. У дизельного двигателя масляный насос находится в крышке картера привода распределения на конце коленчатого вала и приводится в движение от зубчатой передачи. Масло засасывается из поддона картера и через отверстия и трубопроводы подается к подшипникам коленчатого и распределительного валов, а также к рабочим поверхностям цилиндров.

Насос охлаждающей жидкости расположен в передней части блока цилиндров. Вал насоса при достижении соответствующей температуры приводит в движение вентилятор охлаждения через вязкостную муфту. Привод насоса осуществляется через клиновой ремень, который одновременно приводи в движение генератор. Следует иметь в виду, что система охлаждения круглогодично заполнена смесью антифриза, средством защиты от коррозии и водой с низким содержанием извести.

Приготовление воздушно-бензиновой смеси осуществляется системой впрыска и электронного зажигания, благодаря чему обеспечивается стабильное значение эмиссии отработавших газов. Система зажигания с катушками зажигания не имеет подвижных элементов, что исключает износ ее элементов. У дизельного двигателя распределение топлива по цилиндрам осуществляется системой DDE (цифровой дизельной электроникой).

Бензиновые двигатели рассчитаны для работы на бензине АИ-95, однако благодаря наличию детонационного регулирования могут применяться и другие сорта топлива. Если применяется бензин АИ-98, то при нормальных условиях эксплуатации снижается расход топлива и повышается мощность двигателя. При применении бензина АИ-91 снижается мощность двигателя и повышается расход топлива.
