7.3.6. Генератор - общие сведения

Автомобиль BMW 5-й серии имеет генератор переменного тока. В зависимости от модели автомобиля и его оборудования могут быть установлены генераторы номинальной силы тока 80 и 140 А.

Генератор приводится в движение двигателем через клиновой ремень. Ротор и статор генератора имеют обмотки (у ротора обмотка возбуждения).

Электрический ток к обмотке возбуждения ротора поступает через щетки и контактные кольца и создает в генераторе электромагнитное поле.

Электромагнитное поле ротора при его вращении меняет положение, в результате чего в обмотках статора образуется электрический ток.

Так как аккумуляторная батарея заряжается только постоянным током, переменный ток преобразуется в постоянный с помощью выпрямителя, находящегося на диодной плате. Регулятор напряжения изменяет ток заряда путем включения и выключения тока возбуждения, в зависимости от степени разряженности аккумуляторной батареи. При этом регулятор поддерживает постоянным рабочее напряжение 14 В, независимо от числа оборотов двигателя.

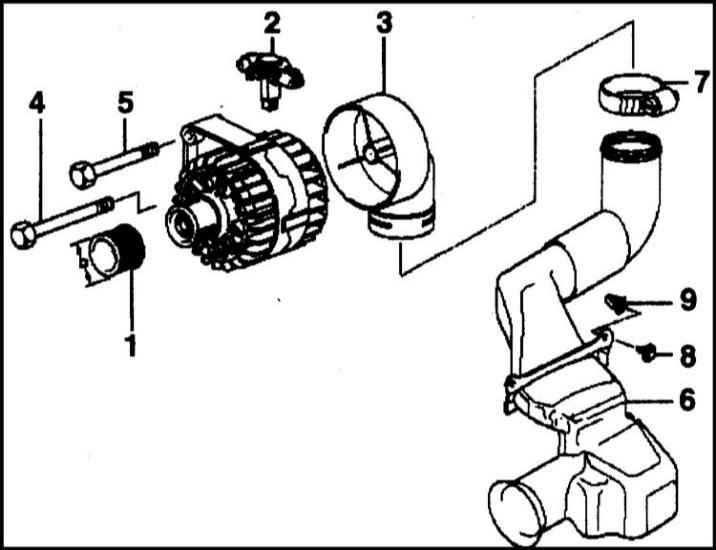

1 — шкив
2 — регулятор напряжения
3 — всасывающий патрубок
4 — болт
5 — болт с шайбой
6 — воздушный канал
7 — хомут
8 — саморез
9 — гайка
