8.2. Снятие и установка рычага переключения передач

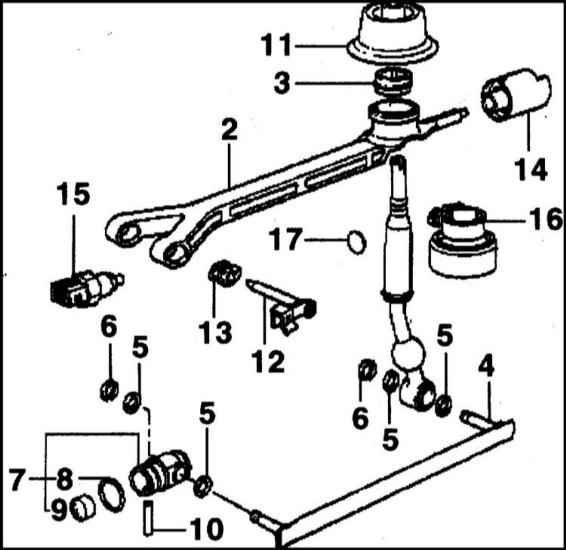

1 — рычаг переключения передач
2 — рычаг
3 — подшипник
4 — штанга переключения
5 — дистанционная шайба
6 — стопорная шайба
7 — шарнир переключения
8 — стопорное кольцо
9 — резиновая шайба
10 — штифт
11 — защитный кожух
12 — палец
13 — втулка
14 — опора
15 — выключатель фонарей заднего хода
16 — гаситель колебаний
17 — наклейка


 СНЯТИЕ

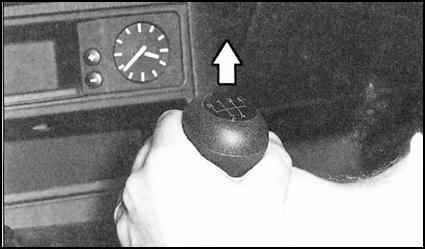

1. Сильно потяните головку рычага вверх.

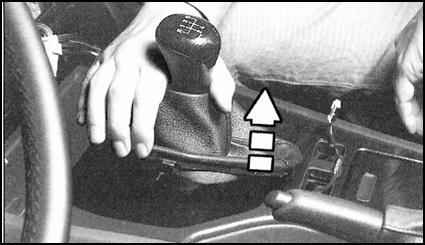

2. Отсоедините защитный кожух рычага от центральной консоли и снимите его с рычага.

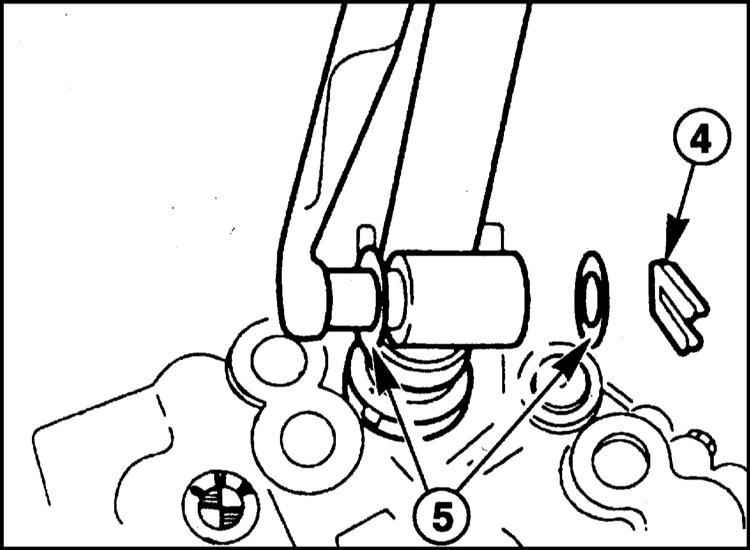

3. Поднимите и установите автомобиль на подставки. Снизу снимите стопорную скобу (4) и снимите штангу переключения. Снимите с обеих сторон шайбы (5).

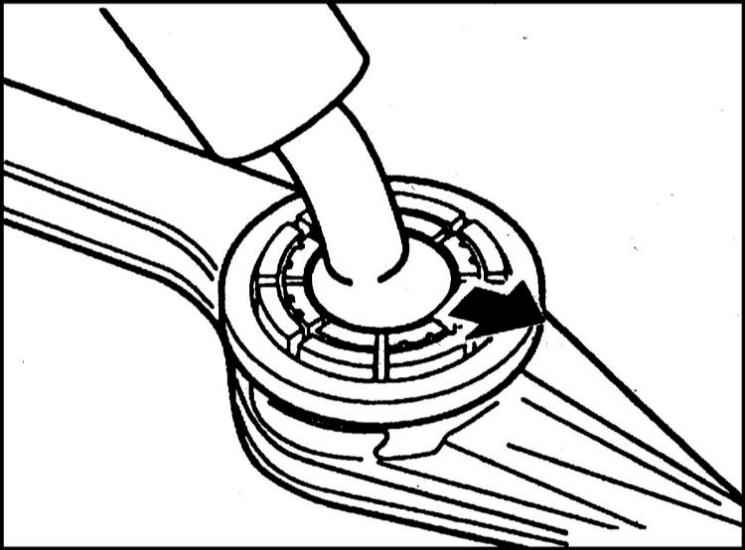

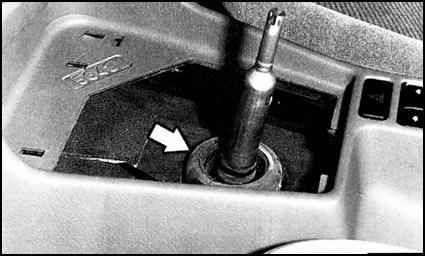

4. Поставьте снизу у рычага переключения цапфовый гаечный ключ (например, специальный инструмент BMW 251110) и поверните его на угол 90° против часовой стрелки. Снимите наверх кожух шарнира.

5. Отсоедините защитный кожух от кузова и консоли переключения и выньте вместе с рычагом наверх. Отсоедините хомут гасителя колебаний, если он имеется, у рычага переключения и снимите его.


 УСТАНОВКА

1. Смажьте сферические вкладыши рычага переключения пластичной смазкой “Kluber Polylub GLY 801”.

2. Установите рычаг переключения со сферическим вкладышем так, чтобы лапка или стрелка на вкладыше показывала в направлении пальца, т. е. в направлении движения.

3. Вдавите вкладыш отверткой сверху в держатель так, чтобы лапки отчетливо защелкнулись.
4. Вставьте палец тяги переключения с шайбами в рычаг. Установите стопор. Опустите автомобиль на колеса.
5. Закрепите защитный кожух. При этом внутреннюю кромку вставьте над рычагом переключения, а наружную в вырез кузова.
6. Установите гаситель колебаний и закрепите хомутом. Закрепите крышку с защитным кожухом.
7. Установите головку на рычаг и сильно нажмите на нее.
