10.22. Отопитель

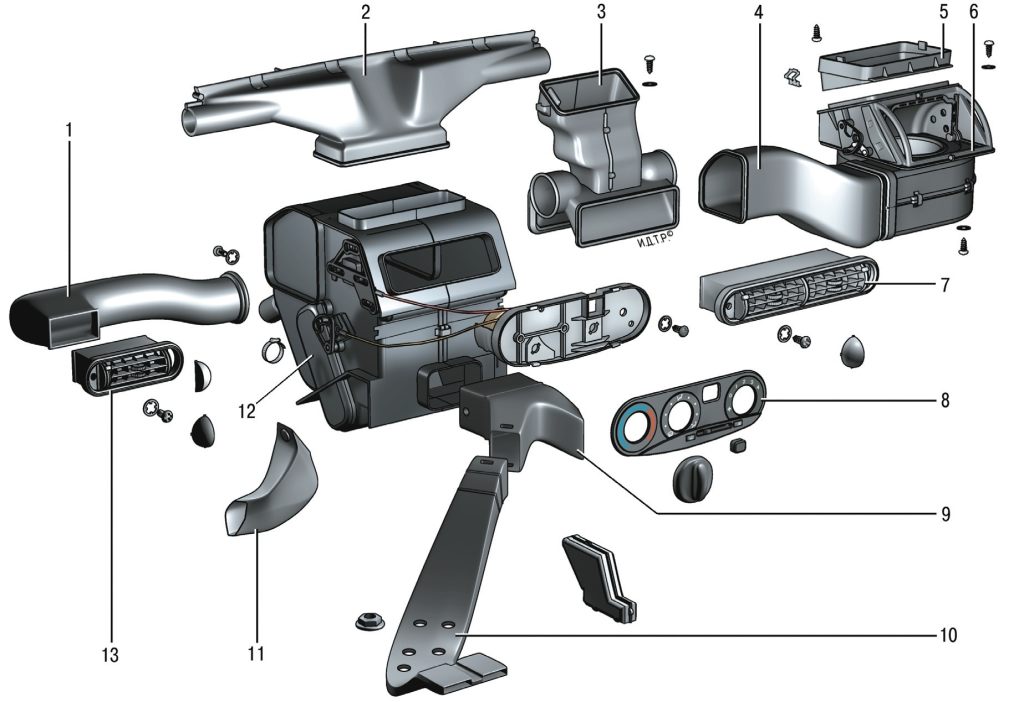

Рис. 10.2. Система отопления салона кузова: 1 – воздуховод вентиляции; 2 – воздуховод обогрева ветрового стекла; 3 – промежуточный корпус; 4 – промежуточный воздуховод; 5 – корпус фильтра воздухозаборника; 6 – вентилятор системы отопления; 7 – центральное сопло вентиляции салона; 8 – облицовка панели рычагов управления; 9 – передний воздуховод обогрева салона; 10 – задний воздуховод обогрева салона; 11 – воздуховод обогрева ног; 12 – отопитель в сборе; 13 – боковое сопло

Рис. 10.3. Детали отопителя: 1 – радиатор отопителя; 2 – левый кожух отопителя; 3 – рычаг управления заслонкой отопителя; 4 – промежуточный рычаг; 5 – винт; 6 – сектор рычагов; 7 – рычаг привода заслонки распределителя воздуха; 8 – заслонка управления отопителем; 9 – шланги отопителя; 10 – хомут; 11 – экран шлангов; 12 – кронштейн; 13 – заслонка распределителя воздуха; 14 – уплотнитель; 15 – правый кожух отопителя; 16 – воздуховод обогрева ног пассажира; 17 – прокладка радиатора

На автомобиле установлен отопитель 12 (рис. 10.2) жидкостного типа, объединенный с системой охлаждения двигателя. Радиатор отопителя 1 (рис. 10.3) помещен в пластмассовый кожух, установленный в центральной части панели приборов. Особенностью отопителя является отсутствие крана. Управляется отопитель заслонками 8 и 13.

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите панель приборов (см. «Снятие и установка панели приборов»).

3. Потянув на себя, снимите рукоятку управления отопителем,...	4. ...рукоятку управления рециркуляцией и...

5. ...облицовку панели рычагов управления отопителем.	6. Выверните винты крепления кронштейна рычагов управления отопителем.

7. Извлеките лампы подсветки панели рычагов.	8. Разъедините колодку жгута проводов.

9. Выверните винты скоб крепления тяг.	10. Отсоедините тяги от рычагов заслонок отопителя.

11. Выверните винт скобы крепления тяги привода заслонки рециркуляции и...	12. ...отсоедините тягу.

13. Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.	14. Выверните винты скоб крепления тяг и отсоедините тяги.

15. Снимите переключатель электровентилятора отопителя (см. «Снятие и установка коробки воздухопритока, гибких тяг и кронштейна рычагов привода отопителя»).

16. Выверните винты крепления отопителя к поперечине панели приборов и...	17. ...снимите отопитель.

18. Установите отопитель и все снятые детали в порядке, обратном снятию.

Если из отопителя подтекает охлаждающая жидкость, значит, радиатор негерметичен и его необходимо заменить.

ПОЛЕЗНЫЙ СОВЕТ Никогда не затягивайте с устранением течи охлаждающей жидкости в салоне автомобиля, так как ее испарения вредны для вашего здоровья.

Вам потребуется отвертка.

1. Снимите вещевой ящик (см. «Снятие и установка облицовки тоннеля пола»).

2. Снимите облицовочную накладку ветрового стекла (см. «Снятие, установка и ремонт стеклоочистителя ветрового окна»).

3. Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

4. Снимите фильтр подачи наружного воздуха и...	5. ...выверните винты крепления корпуса фильтра.

6. Выверните винты крепления корпуса электровентилятора.	7. Выверните винты кронштейна крепления отопителя.

8. Снимите воздуховод обогрева ног пассажира.	9. Отогните кронштейн отопителя и...

10. ...извлеките промежуточный воздуховод.	11. Выверните винты крепления радиатора отопителя.

12. Ослабьте хомуты на подводящем и отводящем шлангах радиатора и снимите шланги.	13. Извлеките радиатор отопителя из кожуха.

14. Устанавливайте радиатор отопителя и все снятые детали в порядке, обратном снятию.

15. Залейте жидкость в систему охлаждения двигателя.

Вам потребуется отвертка.

1. Отсоедините клемму «минус» от аккумуляторной батареи.

2. Снимите панель приборов вместе с отопителем (см. «Снятие и установка панели приборов»).

3. Разъедините колодку жгута проводов электровентилятора отопителя.	4. Выверните два винта...

5. ...крепления коробки воздухопритока и...	6. ...снимите коробку в сборе с электровентилятором.

7. Снимите облицовку панели рычагов управления отопителем (см. «Снятие и установка отопителя»).

8. Выверните винты скоб крепления тяг и...	9. ...отсоедините тяги.

10. Выверните винт скобы крепления тяги привода заслонки рециркуляции и...	11. ...отсоедините тягу.

12. Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.	13. Выверните винты скоб крепления тяг и отсоедините тяги.

14. Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и...	15. ...снимите переключатель.

16. Установите все снятые детали в порядке, обратном снятию.
