4.23. Система смазки

Особенности конструкции
Система смазки двигателя комбинированная – под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, вала привода масляного насоса, а также винтовые шестерни привода масляного насоса. Остальные детали системы смазываются разбрызгиванием.
Масляный насос шестеренчатого типа, односекционный, приводится от вала привода масляного насоса парой винтовых шестерен.
Очищается масло полнопоточным масляным фильтром.
Контролируют состояние системы смазки с помощью сигнальной лампы аварийного падения давления.
К системе смазки также подключены гидроопоры рычагов привода клапанов и пружинно-гидравлический натяжитель цепи.

Система смазки

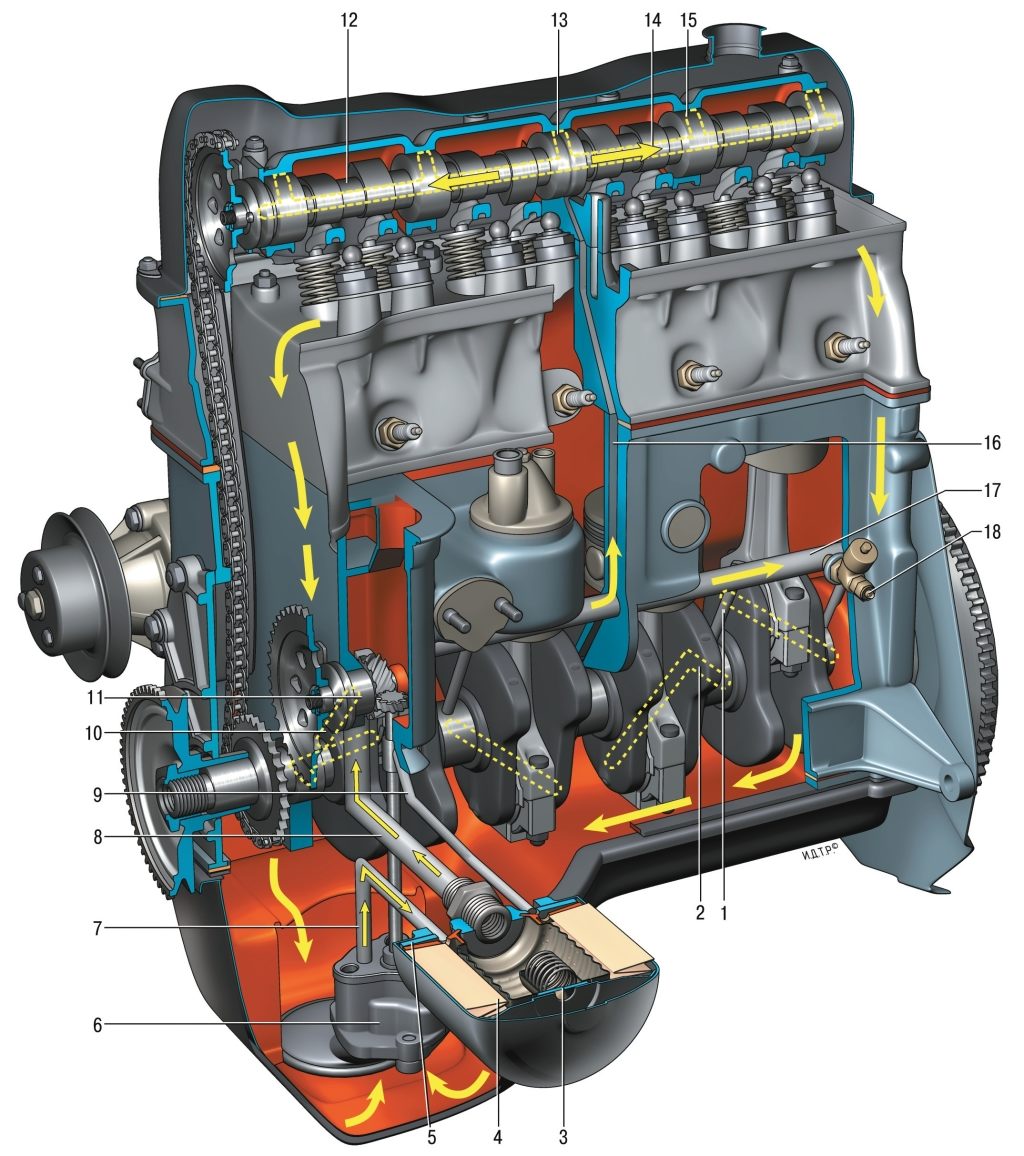

Рис. 4.11. Система смазки: 1 – канал подачи масла к коренному подшипнику; 2 – канал подачи масла от коренного подшипника к шатунному; 3 – перепускной клапан масляного фильтра; 4 – фильтрующий элемент; 5 – противодренажный клапан; 6 – масляный насос; 7 – канал подачи масла из насоса к фильтру; 8 – канал подачи масла из фильтра в масляную магистраль; 9 – канал подачи масла к шестерне привода насоса; 10 – канал подачи масла к валику привода масляного насоса; 11 – валик привода масляного насоса; 12 – распределительный вал; 13 – кольцевая выточка на средней опорной шейке распределитель ного вала; 14 – канал в кулачке распределительного вала; 15 – канал в опорной шейке распределительного вала; 16 – вертикальный канал в блоке цилиндров для подачи масла к механизму азораспределения; 17 – масляная магистраль; 18 – датчик сигнальной лампы аварийного падения давления масла


Устройство системы смазки показано на рис. 4.11.

        ПРИМЕЧАНИЕ
Замена масла и масляного фильтра описана в начале разд. 4 «Двигатель».

Снятие и установка масляного насоса
Необходимость в снятии масляного насоса возникает при следующих неисправностях двигателя:
– недостаточное давление масла на холостом ходу на прогретом двигателе (попадание под редукционный клапан давления масла посторонних частиц, износ шестерен насоса). Если давление резко упало после наезда на препятствие, вызвавшего деформацию картера, возможна поломка приемного патрубка;
– чрезмерное давление масла на прогретом двигателе (заедание редукционного клапана).
Вам потребуются: ключи «на 10», «на 13» (торцовые головки), удлинитель, карданные шарниры.

        ПОЛЕЗНЫЙ СОВЕТ
Работу выполняйте на подъемнике или смотровой канаве.

1. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).
2. Слейте масло из картера двигателя (см. «Замена масла в двигателе и масляного фильтра»).
3. Вывесите двигатель, отсоединив крепление подушек его опор, выверните болты крепления масляного картера и отведите его вниз, чтобы открылся доступ к масляному насосу (подробнее см. «Замена прокладки масляного картера»).
4. Выверните два болта крепления насоса и снимите насос.

ПРИМЕЧАНИЕ

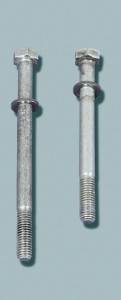

Обратите внимание – болты крепления насоса разной длины. При установке насоса устанавливайте болты на прежние места.

5. Если прокладка осталась на корпусе насоса, снимите ее.
6. Если прокладка порвалась при снятии насоса, тщательно очистите привалочную плоскость блока цилиндров и фланец насоса от остатков прокладки
7. Устанавливайте новый или отремонтированный насос в порядке, обратном снятию.

        ПРИМЕЧАНИЕ
Если устанавливаете новый насос, замените прокладку, так как она обжимается по фланцу корпуса насоса и ее деформированные места могут не совпасть с формой фланца нового насоса, что вызовет течь масла.

Ремонт масляного насоса
Вам потребуются: ключ «на 10», набор плоских щупов, линейка.
1. Выверните три болта крепления приемного патрубка к корпусу насоса.

ПРИМЕЧАНИЕ

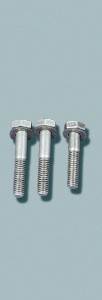

Обратите внимание – один из болтов крепления патрубка короче других. При сборке насоса устанавливайте его на прежнее место.

2. Зажмите корпус насоса в тиски, снимите приемный патрубок и шайбу редукционного клапана.
3. Для очистки приемного патрубка и его сетки отогните края сетки и...
4. ...снимите сетку.
5. Снимите пружину редукционного клапана,...
6. ...редукционный клапан и...
7. ...крышку.
8. Выньте ведущую шестерню с валиком из корпуса.
9. Снимите ведомую шестерню с оси в корпусе.
10. Снятые детали промойте керосином, обдуйте струей сжатого воздуха и проверьте их состояние.
11. Определите (подсчетом по результатам измерения диаметров) зазор между ведомой шестерней и ее осью. Он должен быть 0,017–0,057 мм (предельно допустимый – 0,1 мм).
12. Измерьте плоским щупом зазор между зубьями шестерен: должен быть 0,15 мм (предельно допустимый – 0,25 мм).
13. Измерьте плоским щупом зазор между наружными диаметрами шестерен и корпусом: должен быть 0,15 мм (предельно допустимый – 0,25 мм).

14. Измерьте плоским щупом, приложив к плоскости линейку, зазор между торцами шестерен и плоскостью корпуса: должен быть 0,161–0,166 мм (предельно допустимый – 0,2 мм).
15. При проворачивании ведущего валика рукой шестерни должны вращаться плавно и без заеданий. Измерив диаметры валика и отверстия в корпусе насоса, определите зазор между опорными поверхностями валика и корпуса. Зазор должен быть 0,016–0,055 мм (предельно допустимый – 0,1 мм).
16. Осмотрите редукционный клапан. На поверхностях, сопрягаемых с крышкой насоса, не должно быть повреждений (забоин, заусенцев), вызывающих снижение давления в системе, а также загрязнений или отложений, которые могут привести к заеданию клапана.
17. Осмотрите пружину редукционного клапана. Она не должна иметь механических повреждений. При возможности проверьте упругость пружины: высота пружины должна быть равной 20 мм при вертикальной нагрузке 60,4–65,2 Н (6,15–6,65 кгс). Высота пружины в свободном состоянии – 38 мм.
18. Осмотрите крышку. На поверхностях, сопрягаемых с редукционным клапаном, корпусом и приемным патрубком, не должно быть повреждений (забоин, заусенцев), а также загрязнений или отложений, которые могут привести к уменьшению давления в системе и заеданию клапана.
19. Если на картере двигателя имеются следы ударов, особенно внимательно осмотрите приемный патрубок. Трещины и механические повреждения не допускаются. Очистите от грязи и промойте уайт-спиритом сетку приемного патрубка. Если сетку не удается очистить или она повреждена, замените ее или маслоприемник.
20. Замените изношенные или поврежденные детали. Соблюдая максимальную чистоту при сборке, установите снятые детали и насос в порядке, обратном снятию. Не забудьте залить масло в двигатель.

Замена шестерни привода  масляного насоса
Шестерню привода масляного насоса заменяют при износе ее зубьев, а также при повреждении или износе шлицев, которыми шестерня соединена с валиком масляного насоса. В последнем случае из-за проворачивания шестерни на валике возможно резкое падение давления в системе смазки, вплоть до его полного исчезновения.
Вам потребуются: ключ «на 13», отвертка, деревянная палочка.
1. Отверните гайку крепления заглушки,...
2. ...выньте из держателя кронштейна трубку подвода масла к натяжителю цепи привода распределительного вала и снимите кронштейн.
3. Подденьте отверткой заглушку и...
4. ...извлеките заглушку из монтажного отверстия в блоке цилиндров.
5. Вставьте с натягом в отверстие шестерни заостренную палочку и, аккуратно сняв шестерню с валика привода масляного насоса, извлеките ее из монтажного отверстия.
6. Устанавливайте шестерню и снятые детали в порядке, обратном снятию.
