5.2.5. Установка рулевого колеса

1. Перед установкой рулевого колеса убедитесь, что передние колеса находятся в положении прямолинейного движения, после чего установите поворотный контактор А в среднее положение. Для этого сначала поверните поворотный контактор по часовой стрелке до упора. После чего поверните его примерно на три полных оборота против часовой стрелки. Стрелка В на вращающейся части поворотного контактора при этом должна быть направлена прямо вверх.

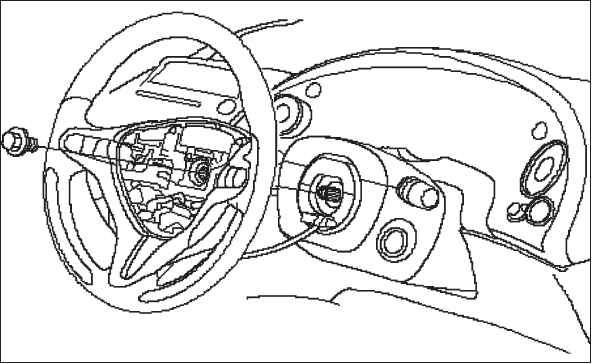

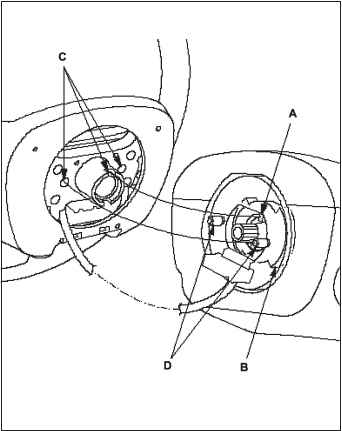

2. Расположите два выступа А муфты возврата рычага указателя поворотов В, как показано на рисунке. Установите рулевое колесо, обеспечив зацепление ступицы С с пальцами D кругового токосъемника и с выступами муфты возврата рычага указателя поворотов. Устанавливая рулевое колесо, не подвергайте его или рулевую колонку ударам.

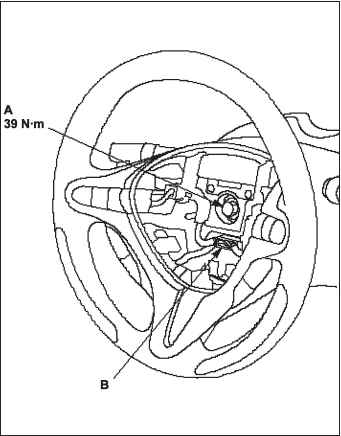

3. Установите болт А крепления рулевого колеса и затяните его до рекомендованного момента. Подсоедините дополнительный жгут проводов разъема кабеля В. Убедитесь, что жгут проводов правильно проложен и зафиксирован.

4. Установите подушку безопасности водителя и проверьте работоспособность системы.

5. Подсоедините отрицательный кабель к аккумуляторной батарее и выполните следующие действия:

Поверните ключ замка зажигания в положение «ON» (II); индикатор системы SRS должен загореться приблизительно на 6 секунд, затем погаснуть.

Установите правильное время на часах.

Проверьте систему круиз-контроля, дистанционное управление аудиосистемой, систему навигации (если имеется) и отключение сигнала указателя поворота.

Убедитесь, что рулевое колесо правильно отцентрировано.
