15.15. Катушка возбуждения сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите втулку сцепления и шкив компрессора кондиционера.
2. Установите предохранительный инструмент на открытое отверстие вала компрессора.

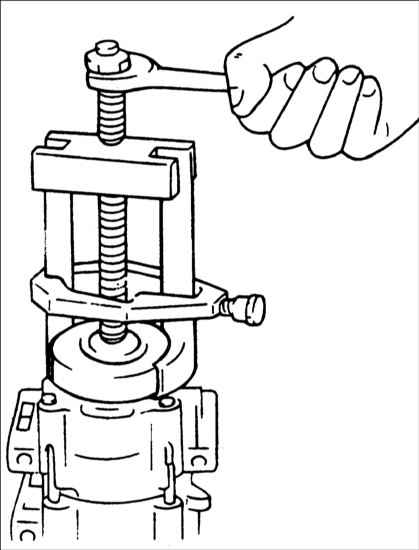

	3. Установите съемник на компрессор так, как показано на рисунке. Установите кончик нажимного винта в выемку предохранительного инструмента вала компрессора и затяните винт съемника.
4. Затягивая гаечным ключом винт съемника, снимите катушку с передней стороны компрессора.
Предупреждение Не используйте пневматические инструменты.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистите катушку возбуждения сцепления.

2. Установите компрессор вертикально, валом вверх, и установите катушку возбуждения сцепления на передней стороне компрессора. Убедитесь, что электрический разъем катушки расположен правильно.

3. Установите предохранительный инструмент на открытое отверстие вала компрессора.

4. Установите инструмент запрессовки катушки по внутреннему радиусу катушки возбуждения.

5. Затяните гаечным ключом винт инструмента до установки катушки на место.

6. Установите втулку сцепления и шкив компрессора кондиционера.
