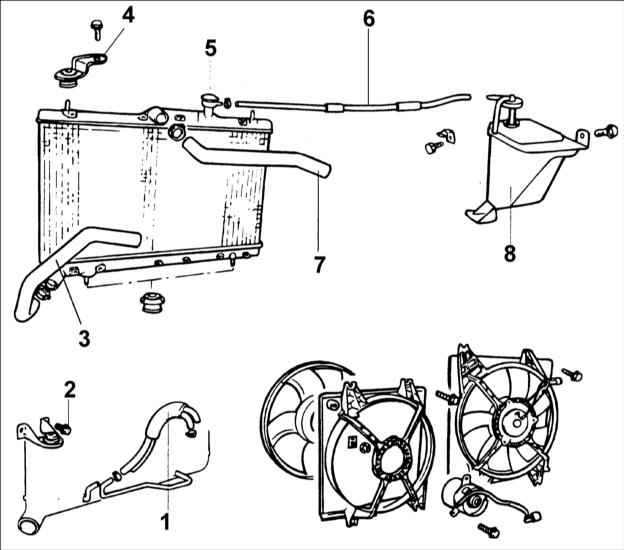

4.8. Радиатор
1 – шланг масляного радиатора автомобилей с автоматической
коробкой передач;
2 – нижняя опора;
3 – нижний шланг радиатора;
4 – верхняя опора; |
5 – крышка радиатора;
6 – трубка слива;
7 – верхний шланг радиатора;
8 – расширительный бачок. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной клеммы
аккумуляторной батареи и разъем от двигателя вентилятора радиатора. |
| 2. Установите ручку регулировки температуры
в салоне автомобиля на максимальную температуру. |
| 3. Выверните пробку слива на радиаторе и слейте
охлаждающую жидкость в подходящий контейнер. |
| 4. Ослабьте хомуты и отсоедините верхний и нижний
шланги от радиатора. |
| 5. На автомобилях с автоматической коробкой
передач отсоедините шланги от масляного радиатора. |
Предупреждение
 Для исключения
вытекания трансмиссионной жидкости и попадания грязи в систему,
закройте концы шлангов масляного радиатора подходящими заглушками.
|
| 6. Выверните болты крепления радиатора. |
| 7. Снимите радиатор вместе с вентилятором радиатора. |
| 8. Снимите двигатель вентилятора с радиатора. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте на отсутствие погнутых пластин
радиатора. При необходимости, используя расческу, выпрямите платины. |
| 2. Проверьте радиатор на отсутствие трещин,
повреждений и отсутствия утечек. |
| 3. Проверьте шланги радиатора на отсутствие
трещин, повреждений и потертостей. |
| 4. Проверьте расширительный бачок на отсутствие
повреждений. |
| 5. Проверьте крышку радиатора. |
| 6. Проверьте давление открытия клапана крышки
радиатора. |
| 7. Проверьте прокладку крышки радиатора на отсутствие
трещин и повреждений. |
|
Проверка двигателя вентилятора радиатора
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |

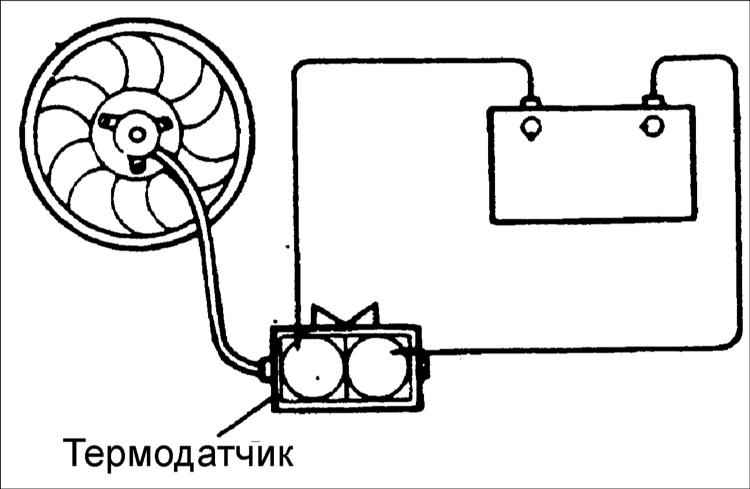

1. Проверьте, что
двигатель вентилятора радиатора вращается при подаче на него напряжения
от аккумуляторной батареи. |
| 2. Проверьте, что при работе двигателя
отсутствуют посторонние шумы. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка проводится в последовательности,
обратной снятию. Залейте в систему охлаждения необходимое количество
требуемой охлаждающей жидкости. |
| 2. Пустите двигатель и оставьте его работать
до тех пор, пока не откроется клапан термостата, затем остановите
двигатель. |
| 3. Снимите крышку радиатора и добавить охлаждающую
жидкость до верхнего края горловины радиатора. |
| 4. Проверьте отсутствие утечек из системы охлаждения. |
|
|
