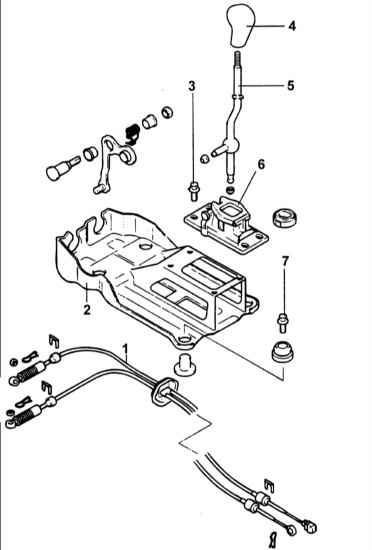

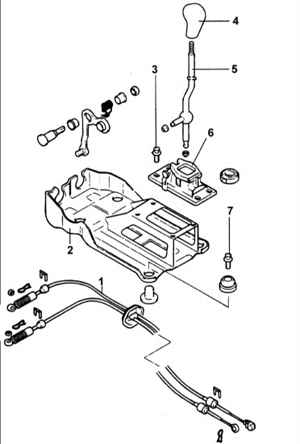

9.1.8. Механизм переключения передач
1 – троса выбора и переключения передач;
2 – кронштейн;
3 – болт, 9–14 Н•м;
4 – ручка рычага; |
5 – рычаг переключения передач;
6 – кожух;
7 – болт, 9–14 Н•м. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите центральную консоль. |
| 2. Снимите шплинты и зажимы со
стороны рычага переключения передач. |
| 3. Снимите рычаг переключения передач
в сборе. |
| 4. Снимите держатель и выверните
болты. |

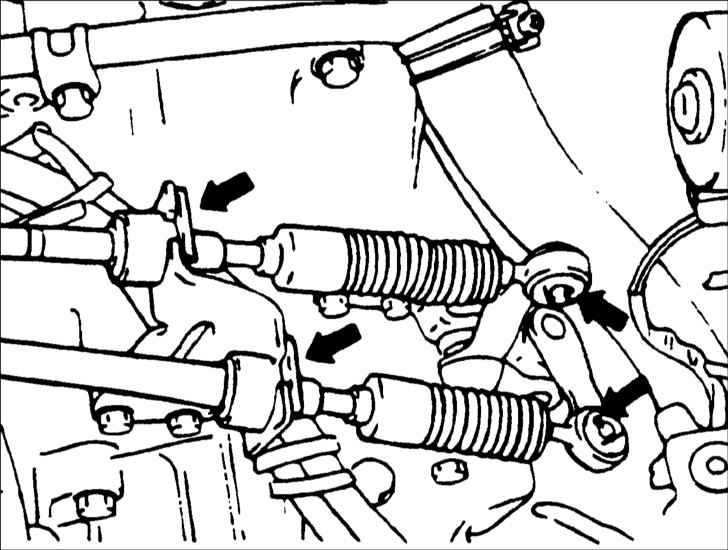

| 5. Снимите шплинты и зажимы со
стороны коробки передач. |
 |
6. Снимите троса выбора и переключения
передач. |
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте трос выбора передач на легкость
его перемещения в оболочке троса и отсутствие повреждений. |
| 2. Проверьте трос переключения передач на легкость
его перемещения в оболочке троса и отсутствие повреждений. |
| 3. Проверьте защитный чехол на отсутствие
повреждений. |
| 4. Проверьте все втулки на отсутствие износа,
потертостей, заклинивания, ограничения перемещения и повреждений. |
| 5. Проверьте пружины на отсутствие повреждений
и уменьшения упругости. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите рычаг переключения передач в
сборе. |
| 2. Установите троса выбора и переключения передач. |
|
|
