9.2.5. Проверка давления трансмиссионной жидкости

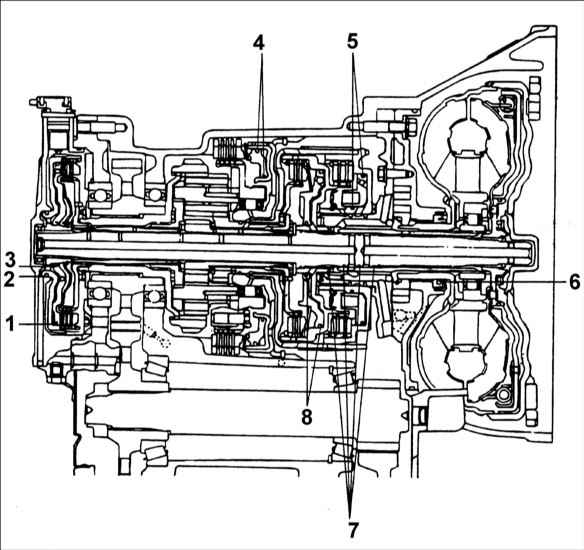

Расположение уплотнительных колец

1 – масляное уплотнительное кольцо;
2 – уплотнительное кольцо;
3 – уплотнительное кольцо D–образного сечения;
4 – уплотнительное кольцо D–образного сечения;

5 – уплотнительное кольцо D–образного сечения;
6 – масляное уплотнительное кольцо;
7 – уплотнительное кольцо;
8 – уплотнительное кольцо D–образного сечения.

Проверка давления трансмиссионной жидкости выполняется для того, чтобы определить состояние гидравлических компонентов и имеются ли утечки.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Пустите двигатель до прогрева коробки передач до температуры 60~70°C.
2. Поднимите переднюю сторону автомобиля так, чтобы ведущие колеса могли свободно вращаться.
3. Подсоедините тахометр и расположите так, чтобы он был хорошо виден.

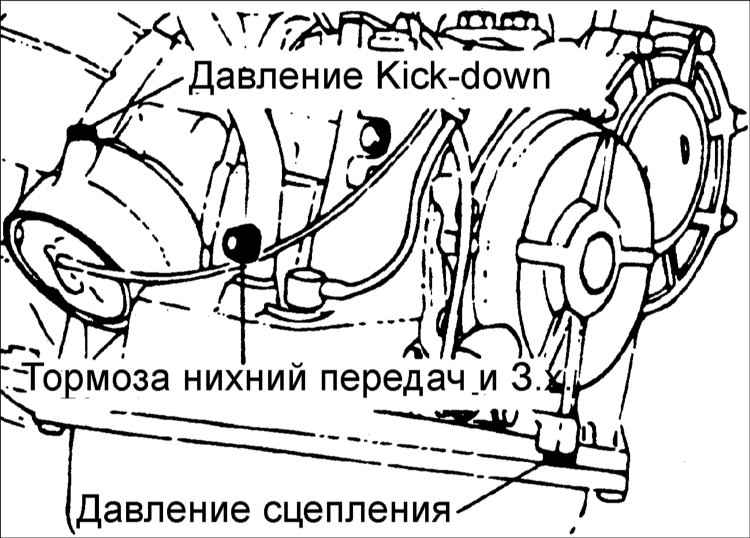

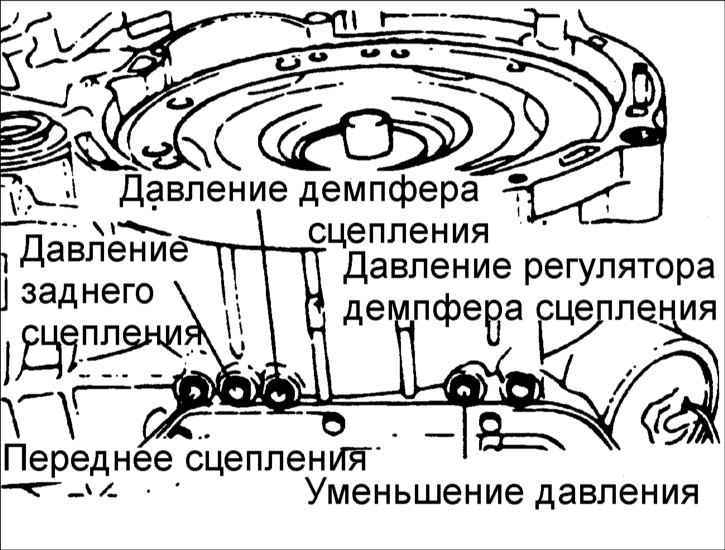

	4. Подсоедините специальный манометр 09452–21500 с переходником 09452–21002 к каждому штуцеру проверки давления. Для проверки обратного давления необходимо использовать манометр с пределом измерения 3 000 кПа.
	5. Измерьте давление трансмиссионной жидкости при различных положениях рычага селектора и частоте вращения коленчатого вала двигателя. Если давление не соответствует требуемым значениям, проверьте и отремонтируйте элементы коробки передач.

№

Состояние

Стандартное давление трансмиссионной жидкости, кПа

Положения селектора

Скорость км/ч

Частота вращения коленчатого вала

Положение рычага селектора

Уменьшение давления

Kickdown

Переднее сцепление

Давление сцепления

Тормоза низких передач и З.Х.

Давление регулятора сцепления

Давление регулятора демпфера сцепления

Заднее сцепление

Х.Х.

Нейтрал.

430±30

–

Х.Х.

2–я пер.

430±30

138–277

–

D (SW–ON)

110

2500

4–я пер.

430±30

840–900

–

650–710

–

570–630

–

840–900

D (SW–OFF)

2500

3–я пер.

430±30

840–900

–

680–820

–

840–900

2500

2–я пер.

430±30

840–900

–

490–785

–

840–900

2500

1–я пер.

430±30

–

500–630

–

530–630

840–900

2500

З.х.

420–480

–

500–700

–

1000

450

–
