10.15. Переключатель режима

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нажмите переключатель режима при включенном выключателе зажигания и проверьте, загорается ли символ "PWR" на индикаторе режима.

2. При неправильной работе проверьте напряжение на контактах разъема переключателя режима.

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите заднюю консоль.

2. Включите зажигание.

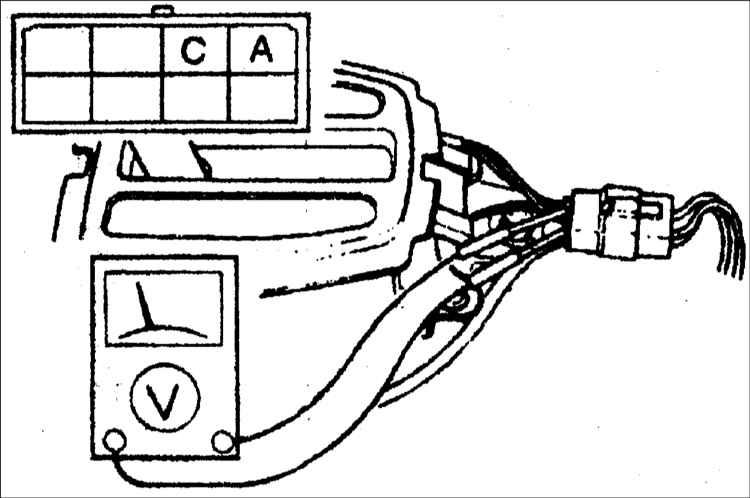

3. Проверьте соответствие напряжения на клеммах A (LG) и C(W) требуемым значениям.

Переключатель режима	Неразрывность цепи
Нажат	В*
Освобожден	Менее 1,5 В

В*: Напряжение аккумуляторной батареи

4. Если напряжение на контактах отличается от требуемых значений, проверьте неразрывность цепи.

Проверка неразрывности цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините разъем от переключателя режима.

2. Проверьте неразрывность цепи между контактами A (LG) и C(W).

Переключатель режима	Неразрывность цепи
Нажат	0
Освобожден	X
