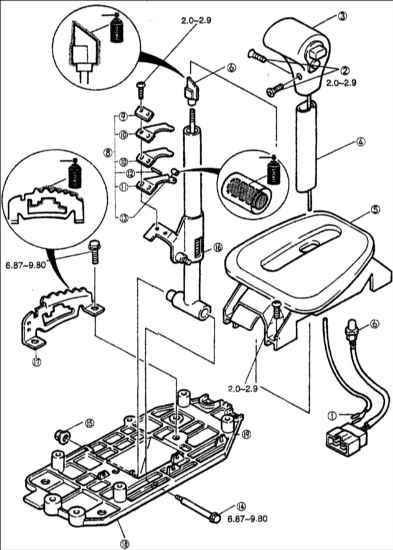

| 1. Разберите рычаг селектора в
последовательности, показанной на рисунке. |

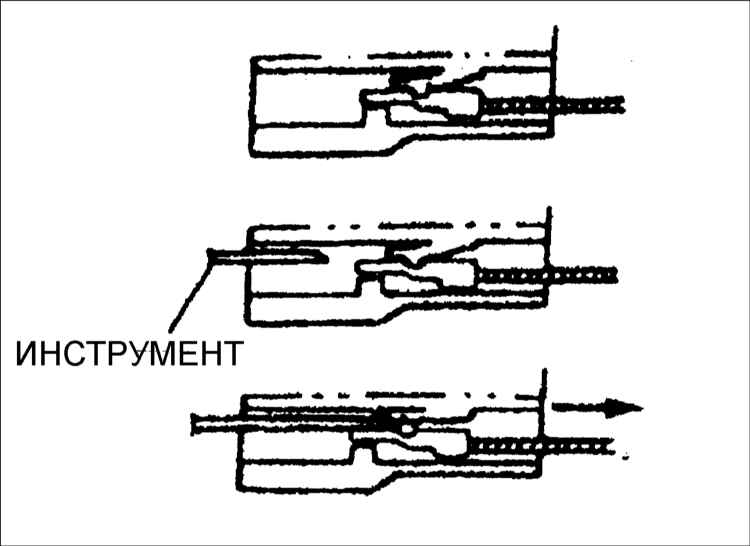

| 2. Вставьте тонкий кусочек металла
со стороны контактов разъема и выдавите вниз штифт для их фиксации. |
 |
3. Вытолкните контакты из разъема. |
| 4. Проверьте состояние деталей
и, при необходимости, отремонтируйте или замените их. |
| 5. Сборка проводится в последовательности,
обратной разборке. |
| 6. Нанесите консистентную смазку
с внутренней стороны фиксатора и установите его на упругую пластину. |
| 7. Переместите рычаг селектора
в положение Р. |
 |

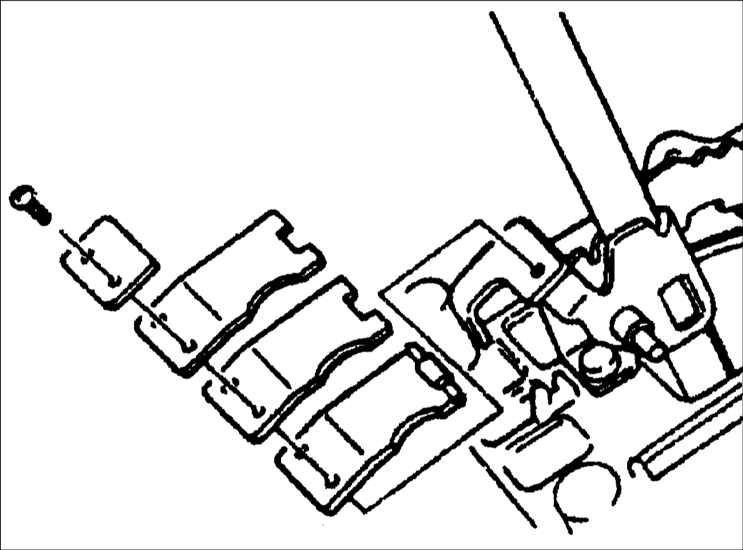

8. Установите в свободном состоянии упругую
пластину, верхнюю упругую пластину и вспомогательную пластину. |
 |

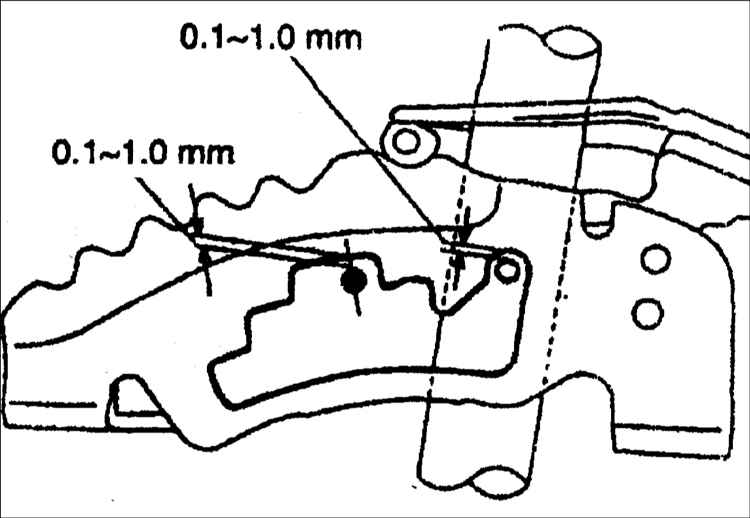

9. Отрегулируйте зазор между направляющей
пластиной и направляющим штифтом и затяните винты.
Момент затяжки: 2,0–2,9 Н•м
|
|

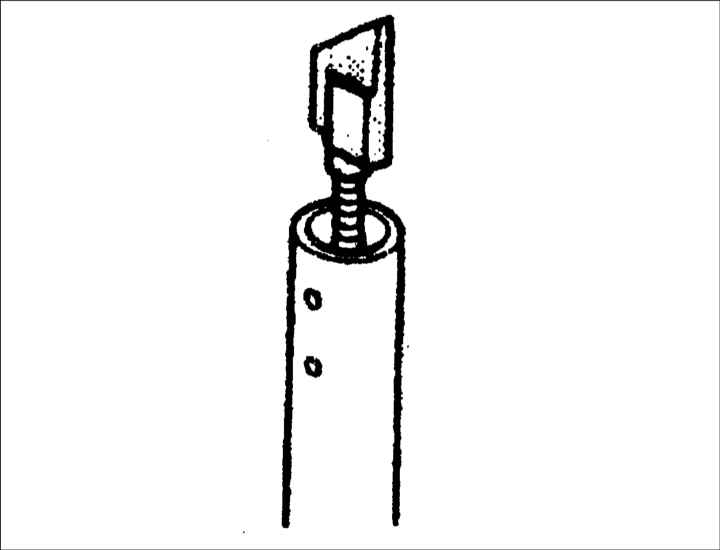

10. Установите в свободном состоянии кулачок на толкатель.
|
Предупреждение
 Зазор уменьшается
при поворачивании кулачка по часовой стрелке.
|

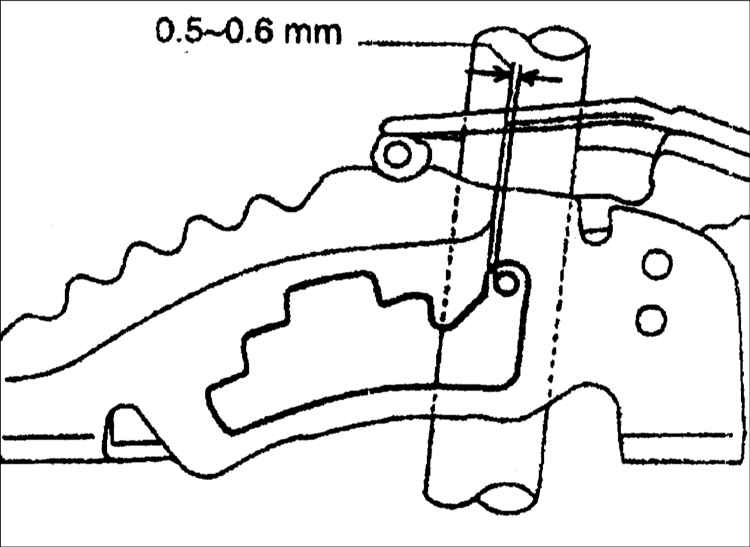

| 11. Отрегулируйте зазор между направляющей
пластиной и направляющим штифтом поворачиванием кулачка. |
 |
12. Установите головку рычага селектора и
удостоверьтесь, что зазор соответствует указанным значениям. |
| 13. В противном случае, повторите
сборку, начиная с шага 2. |
| 14. Снимите головку рычага селектора |
 |
15. Нанесите консистентную смазку на кулачок,
как показано на рисунке. |
| 16. Переместите рычаг селектора
в положение Р. |
 |

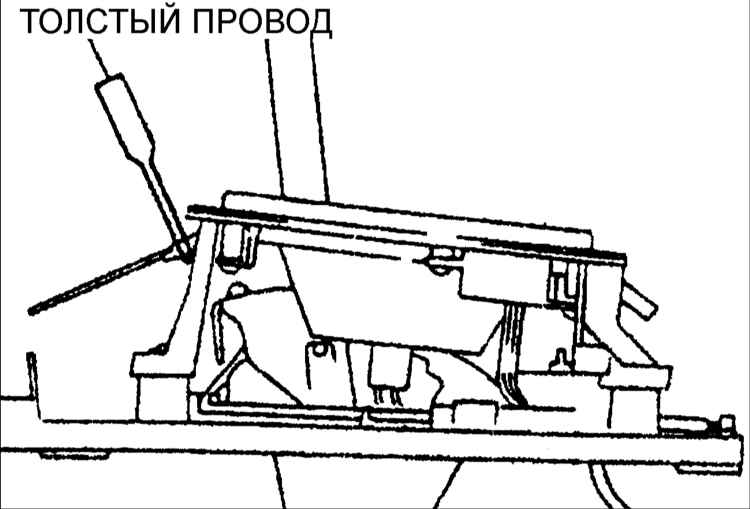

17. Совместите установочные винты в ползунке
с отверстиями в индикаторной панели. Установите толстый провод для
поддержки ползунка. |
| 18. Временно установите индикаторную
панель на кронштейн рычага селектора. |
 |

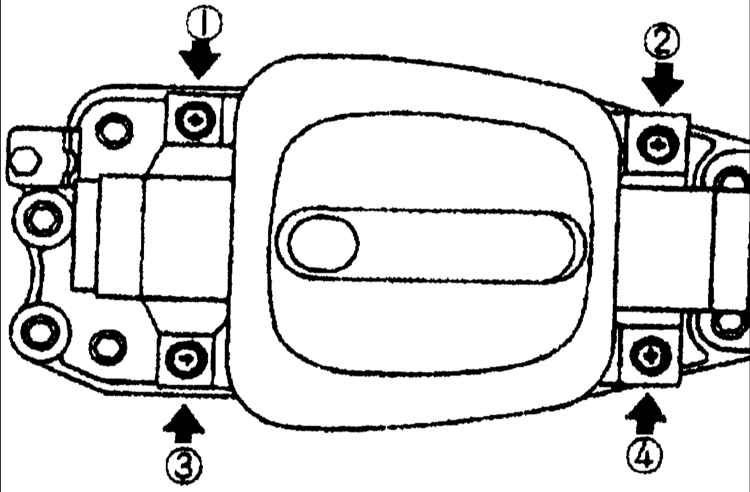

19. Затяните винты индикаторной панели в
порядке, указанном на рисунке.
Момент затяжки: 2,0–2,9 Н•м
|
| 20. Снимите провод. |
| 21. Удостоверьтесь, что положение
рычага селектора соответствует индикаторной панели в каждом положении. |
