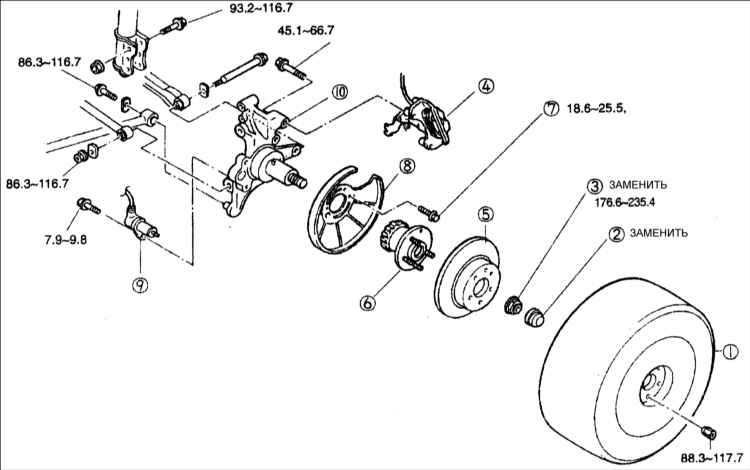

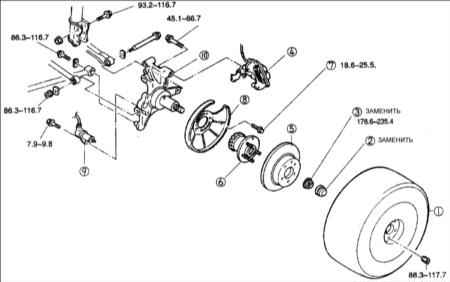

12.5. Задняя ось
1 – колесо;
2 – пылезащитный колпачок;
3 – контргайка (заменить);
4 – суппорт;
5 – тормозной диск;
6 – ступица с подшипником; |
7 – болт;
8 – тормозной щит;
9 – датчик частоты вращения колеса (автомобили, оборудованные антиблокировочной
системой тормозов – ABS);
10 – ось ступицы. |

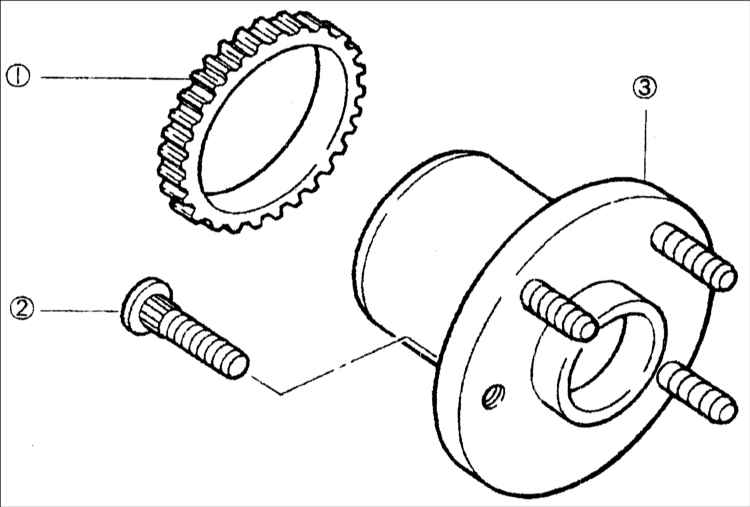

Ступица заднего колеса
| 1 – ротор датчика ABS (автомобили, оборудованные
антиблокировочной системой тормозов – ABS); |
2 – болт ступицы;
3 – ступица с подшипником в сборе. |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите автомобиль и закрепите на опорах. |
| 2. Выверните четыре гайки крепления колеса. |
| 3. Снимите колесо. |
| 4. Снимите пылезащитный колпачок, отогните буртик
и отверните контргайку. |
| 5. Выверните два болта и снимите суппорт заднего
тормоза. |
| 6. Снимите тормозной диск. |
| 7. Снимите ступицу с подшипником. |
| 8. Выверните болты и снимите тормозной щит. |
| 9. Выверните болт и снимите датчик частоты вращения
колеса. |
| 10. Отсоедините две поперечных тяги и продольный
рычаг от опоры задней ступицы. |
| 11. Ослабьте и затем выверните два болта крепления
стойки задней подвески к опоре ступицы. |
| 12. Снимите опору ступицы из стойки задней подвески. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте все детали и, при
необходимости, отремонтируйте или замените их. |
| 2. Установка проводится в последовательности,
обратной снятию, с учетом следующего. |
 |

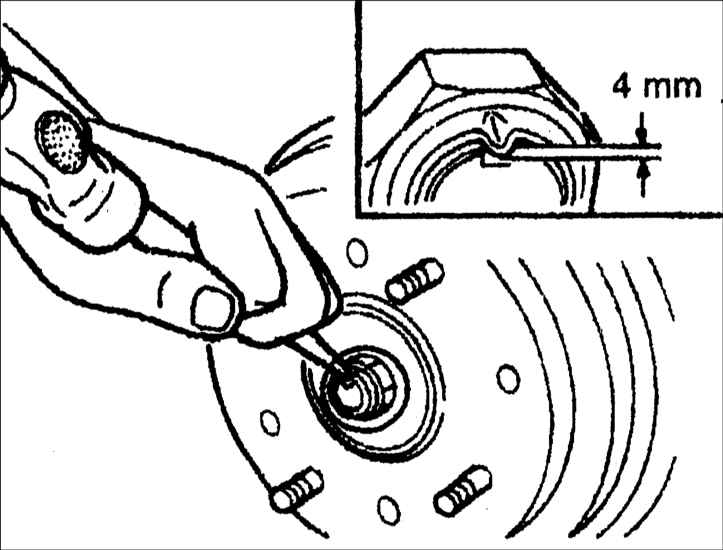

3. Наверните новую гайку с буртиком
и забейте буртик гайки в паз ступицы.
Момент затяжки: 176,6–235,4 Н•м |
|
Разборка и сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите со ступицы ротор датчика ABS. |
| 2. Прессом с оправкой соответствующего диаметра
выдавите из ступицы направляющие болты крепления колеса. |
Предупреждение
 Ступица колеса
является также наружным кольцом подшипника заднего колеса, поэтому
не разбирайте узел ступица/ подшипник.
|
| 3. Сборка проводится в последовательности,
обратной разборке. |
|
|
