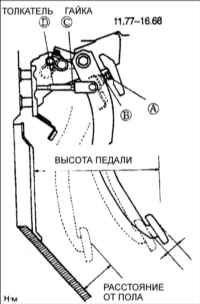

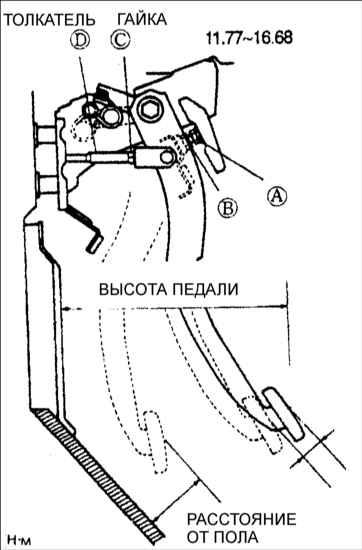

8.3. Регулировка педали сцепленияВысота установки педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Измерьте расстояние от центра верхней поверхности накладки педали
до пола. Высота установки педали сцепления: 236–241 мм |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте контргайку С и, вращая толкатель
D, установите требуемую высоту установки педали сцепления. |  | 2.
После регулировки затяните контргайку С. Момент затяжки: 11,7–16,88 Н•м |
| Свободный ход педали сцепления
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Рукой нажмите на педаль сцепления до появления ощутимого
сопротивления и измерьте величину свободного хода. Свободный ход педали
сцепления: 3–5 мм | | 2. При необходимости,
отрегулируйте свободный ход педали сцепления. | |
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Ослабьте контргайку С и, вращая толкатель D, отрегулируйте
свободный ход педали. | | 2. Проверьте расстояние
между педалью и полом при полностью нажатой педали сцепления. Высота при
выключенном сцеплении: 66,2 мм | | 3.
Затяните контргайку (С). Момент затяжки: 11,77–16,68 Н•м |
| 4. После регулировки проверьте высоту установки педали
сцепления. | |
|
