8.9. Ремонт рабочего цилиндра сцепленияРабочий цилиндр сцепления

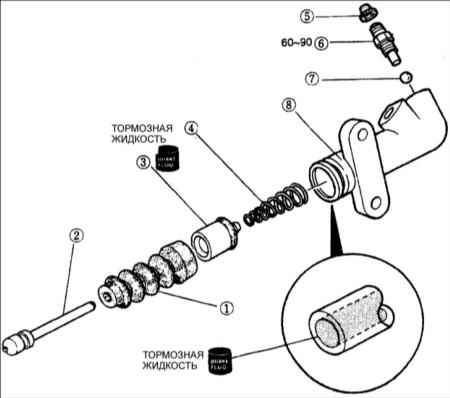

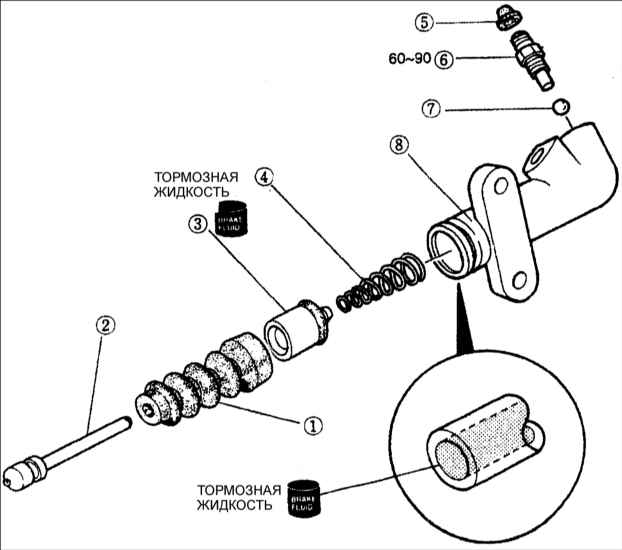

1 – чехол;
2 – толкатель;
3 – сборка поршня с уплотнением;
4 – пружина; |
5 – колпачок штуцера;
6 – винт штуцера;
7 – стальной шарик;
8 – корпус рабочего цилиндра. |
Разборка
Предупреждение
 Очистите демонтированные
детали в растворителе и продуйте все детали и каналы сжатым воздухом.
Перед сборкой удостоверьтесь,
что все детали полностью чистые.
Перед сборкой смажьте указанной
жидкостью для сцепления поршень, уплотнительное кольцо (манжету) и диаметр расточки
цилиндра.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите чехол рабочего цилиндра
сцепления и толкатель. |
 |
2. Снимите поршень и уплотнительное
кольцо (манжету), подавая сжатый воздух через отверстие для подсоединения
гидравлической трубки. |
Предупреждение
Закройте отверстие
рабочего цилиндра чистой ветошью для того, чтобы поймать выталкиваемый
сжатым воздухом поршень.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установите пружину, поршень и вдавите чехол
цилиндра сцепления в отверстие корпуса. |
| 2. Установите толкатель. |
|
|
