16.8. Проверка тягового реле

ПОРЯДОК ВЫПОЛНЕНИЯ

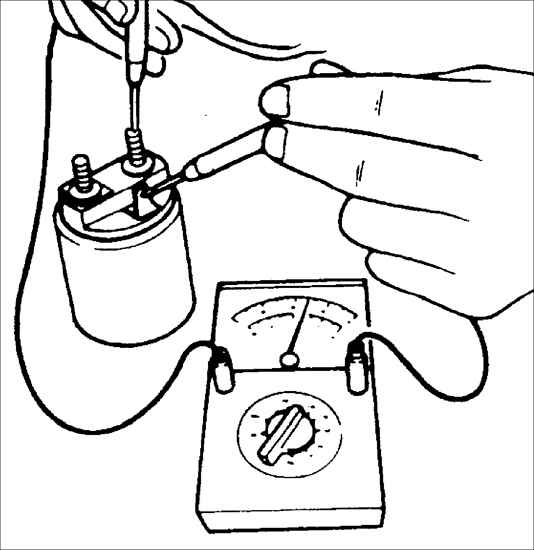

	1. Омметром проверьте проводимость между клеммами S и М тягового реле. При отсутствии проводимости, замените тяговое реле.

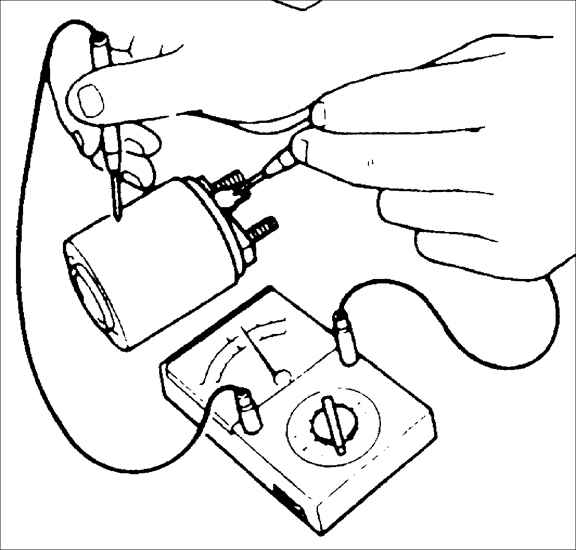

	2. Омметром проверьте проводимость между клеммой S и корпусом тягового реле. При отсутствии проводимости замените тяговое реле.

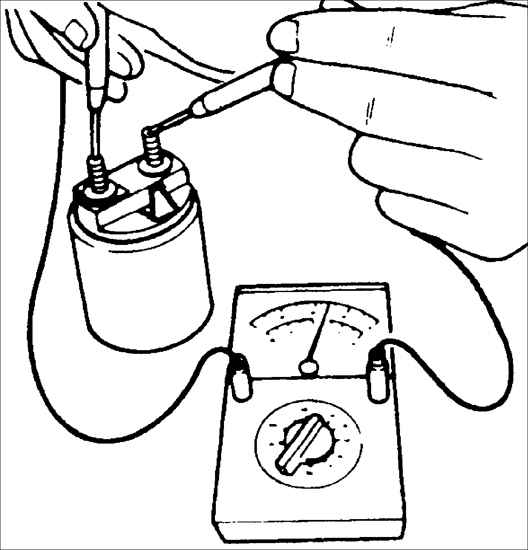

	3. Омметром проверьте проводимость между клеммой М и В тягового реле. При наличии проводимости замените тяговое реле.
