10.12. Переключатель O/DПроверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Включите зажигание. |
| 2. Убедитесь, что индикатор O/D OFF не подсвечивается.
Нажмите переключатель O/D OFF и убедитесь, что индикатор O/D OFF подсвечивается. |
|
3. Если индикатор не работает должным образом, продолжите проверку.
|
|
Проверка напряжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите центральную консоль.
|
| 2. Включите зажигание. |

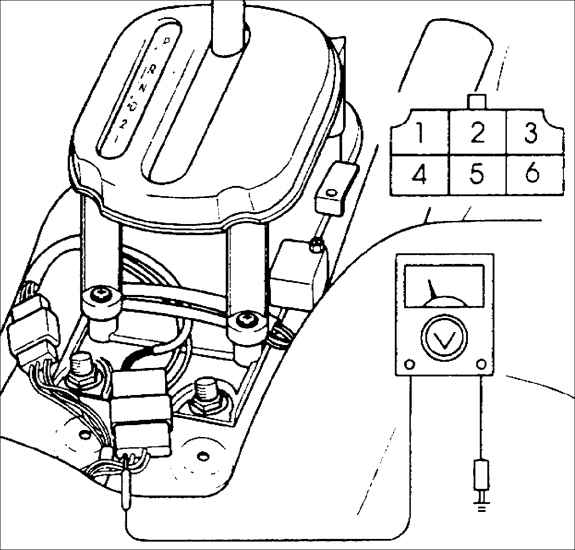

3. Измерьте напряжение на контактах
разъема C269 переключателя O/D.
|
Положение переключателя
|
Контакты разъема
|
|
|
1
|
2
|
|
Нормальное, В
|
В+
|
0
|
|
Нажатое, В
|
0
|
0
|
В+: Напряжение аккумуляторной батареи |
|
|
4. Если напряжения на контактах разъема переключателя отличаются
от требуемых, проворьте проводимость в переключателе O/D
|
|
Проверка проводимости
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
| 2. Отсоедините разъем от переключателя
O/D. |
|

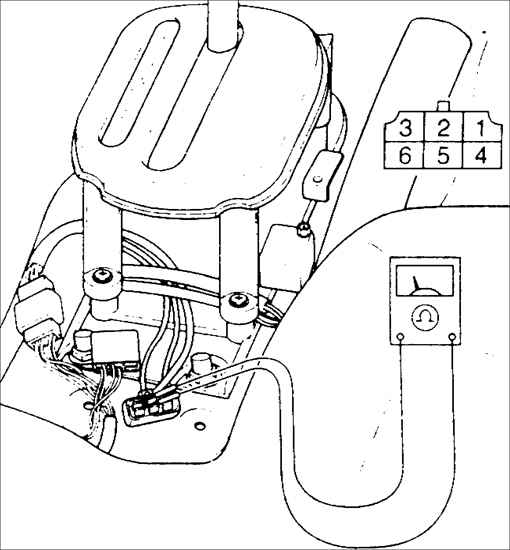

3. Проверьте проводимость переключателя O/D на контактах
разъема C269.
|
Положение переключателя
|
Контакты разъема
|
|
|
1
|
4
|
|
Нормальное
|
разомкнуты
|
|
Нажатое
|
замкнуты
|
|
| 4. В противном случае замените ручку
рычага селектора. |
| 5. Если переключатель работает
нормально, проверьте электрическую цепь, идущую к блоку управления
коробкой передач.
|
| 6. Подсоедините разъем переключателя
O/D. |
| 7. Установите центральную консоль. |
 |
8. Подсоедините провод к отрицательной
клемме аккумуляторной батареи. |
|
Разборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от отрицательной
клеммы аккумуляторной батареи. |
| 2. Снимите центральную консоль.
|
| 3. Выверните четыре винта крепления
селектора |
| 4. Поднимите блок селектора, отсоедините
разъем и снимите клеммы переключателя O/D.
|
| 5. Снимите блок селектора и снимите
лампу индикатора. |
| 6. Снимите разъем из блока лампы
индикатора. |
| 7. Выверните два винта крепления
ручки селектора. |
| 8. Снимите ручку селектора. |
| 9. Снимите втулку ручки селектора.
|
| 10. Снимите селектор, панель и
разъем. |

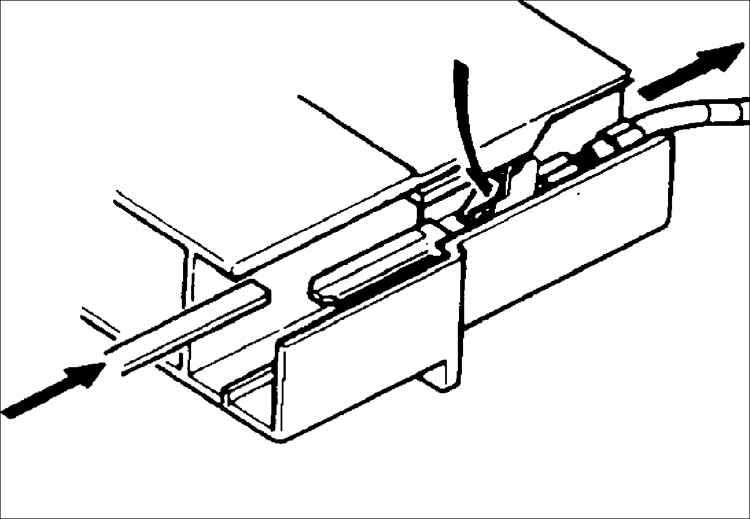

| 11. Отверткой с плоским лезвием
освободите контакты разъема. |
| 12. Извлеките контакты из разъема. |
 |
13. Извлеките провода через панель и втулку.
|
|
Сборка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте провода через панель
и втулку. |

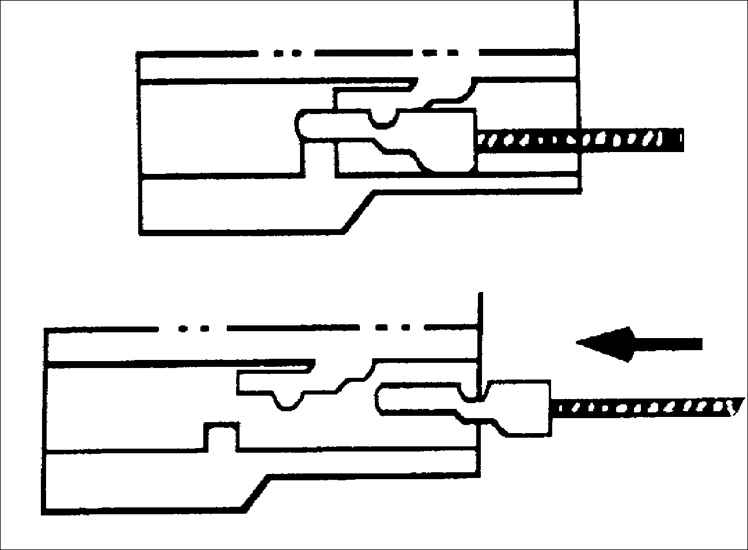

| 2. Установите контакты в разъем. |
| 3. Установите панель. |
| 4. Установите втулку по рычагу селектора. |
| 5. Отрегулируйте положение проводов
так, чтобы ручку селектора можно было установить на место. |
Предупреждение
 Провода должны
пройти углубление в ручке селектора.
|
| 6. Вверните два винта крепления
ручки селектора.
|
| 7. Установите лампу. |
| 8. Подсоедините разъем. |
 |
9. Вверните четыре винта крепления панели. |
|
|
|
