10.17. Электромагнитные клапаны

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от электромагнитного клапана.

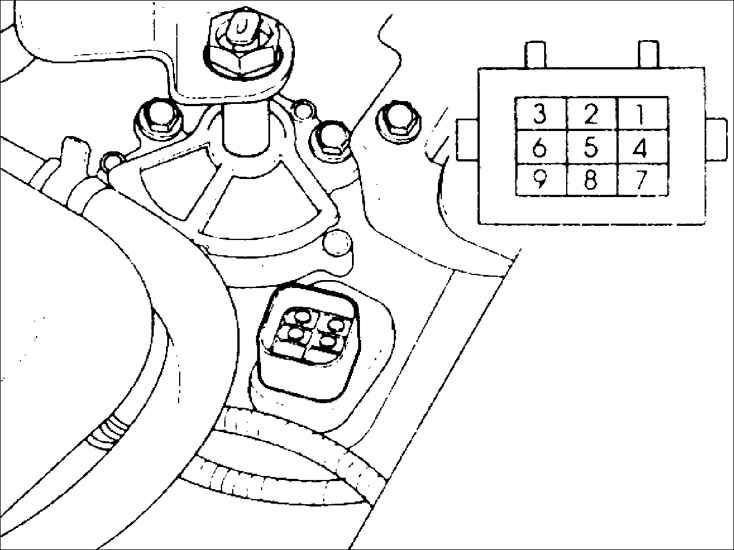

3. Измерьте сопротивление между каждым контактом и "массой". Сопротивление: 14–18 Ом
Предупреждение 2: клапан преобразователя крутящего момента; 3: электромагнитный клапан A; 6: электромагнитный клапан B; 9: электромагнитный клапан C.
	4. В противном случае проверьте электрическую цепь на обрыв или короткое замыкание. Замените электромагнитный клапан.

Проверка проводимости

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините 55-контактный разъем от блока управления автоматической коробкой передач.

2. Проверьте проводимость между клеммами C221-30, C221-33, C221-32 и C221-4, и "массой".

3. Если проводимость отсутствует, проверьте электрические цепи.
