3.6.11. Снятие вакуумного насосаДвигатель RF
Вакуумный насос создает разрежение, необходимое для работы гидроусилителя
тормозной системы.
Вакуумный насос закреплен на задней стороне генератора. Он приводится в действие
от вала генератора через поводковую муфту.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините вакуумный шланг,
прежде ослабив крепление хомута. |
| 2. Отверните и снимите маслонапорный
шланг, прежде ослабив крепление хомута. |
 |

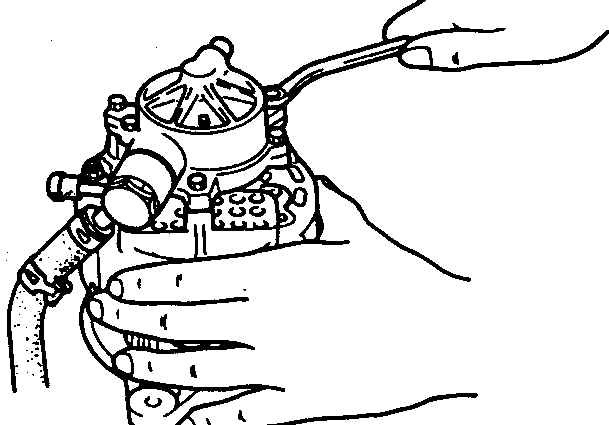

3. Отверните болты крепления
вакуумного насоса и снимите насос с кольцом круглого сечения. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте кольцо круглого сечения вакуумного
насоса на отсутствие повреждений, в противном случае замените. |
| 2. Поставьте насос с кольцом круглого сечения
и затяните болты крепления с усилием 7 Н.м. |
| 3. Закапайте немного моторного масла в отверстие
для смазки вакуумного насоса. |
| 4. Подсоедините шланг отвода топлива и закрепите
хомутом. |
| 6. Подсоедините маслонапорный шланг и закрепите
хомутом. |
| 7. Подсоедините вакуумный шланг и закрепите
хомутом. |
|
|
