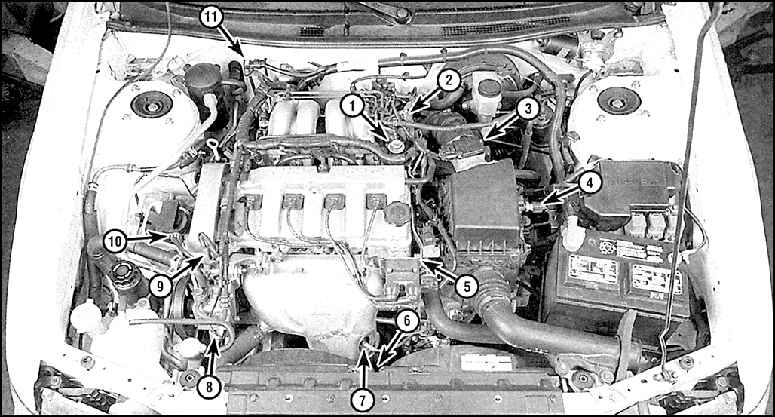

6.2. Системы снижения токсичности выхлопов и управления работой двигателяЭлементы систем снижения токсичности выхлопов и управления работой двигателя
(модель с 4-цилиндровым двигателем 1998 года выпуска)
|
1. Датчик положения дроссельной заслонки
2. Воздушный клапан систмы холостого хода
3. Датчик потока воздуха
4. Датчик температуры воздуха
5. Датчик температуры охлаждающей жидкости
6. Нижний кислородный датчик
|
7. Верхний кислородный датчик
8. Выключатель системы гидроусиления рулевого управления
9. Разъем подключения датчика положения коленчатого вала
10. Датчик положения распределительного вала
11. Датчик системы рециркуляции выхлопных газов |

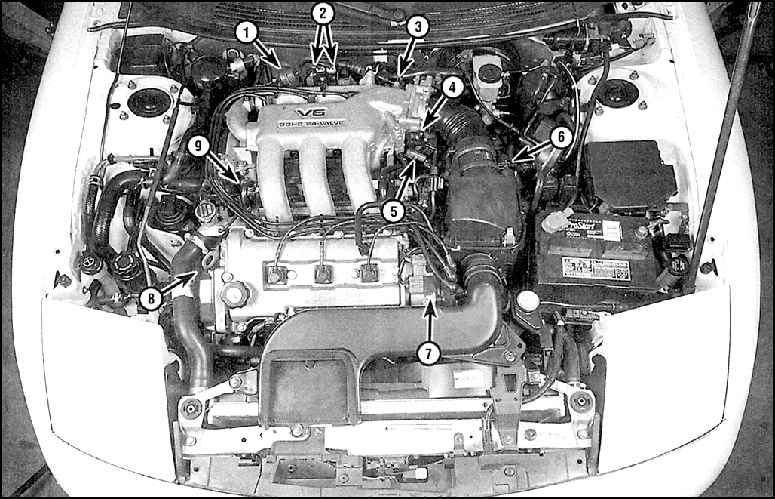

Элементы систем снижения токсичности выхлопов и управления работой двигателя
(модель с 6-цилиндровым двигателем 1993 года выпуска)
|
1. Вакуумная диафрагма №1 системы дополнительной подачи
воздуха на низких оборотах
2. Соленоиды системы дополнительной подачи воздуха на низких оборотах
3. Вакуумная диафрагма №2
4. Датчик положения дроссельной заслонки
5. Воздушный клапан систмы холостого хода
|
6. Датчик потока воздуха
7. Датчик положения коленчатого вала №1
8. Датчик положения коленчатого вала №2 ( возле шкива коленчатого вала)
9. Датчик температуры охлаждающей жидкости |

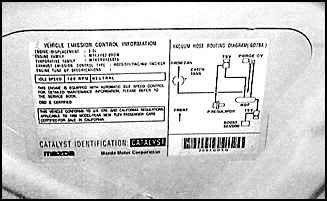

Информационная табличка систем снижения токсичности выхлопов
|
|
Информационная табличка расположена в двигательном
отсеке, на нижней стороне капота. |
Системы снижения токсичности выхлопов и управления работой двигателя включают
в себя следующие системы:
– встроенная система диагностики;
– система управления работой двигателя;
– система рециркуляции выхлопных газов;
– система сбора паров топлива;
– система вентиляции картера;
– каталитический конвертер.
|
