7.6.5. Проверка силового реле

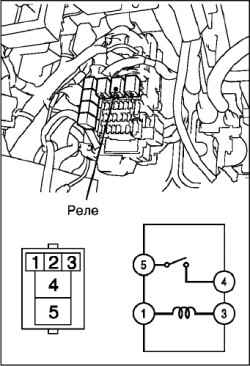

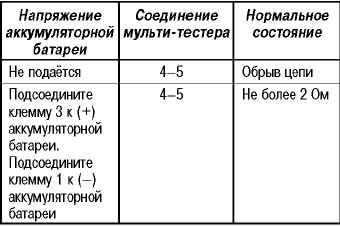

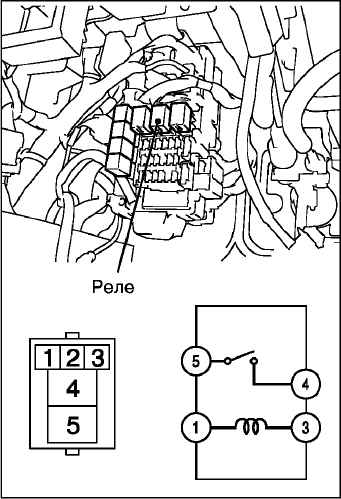

Проверка состояния проводимости реле отопителя
Проверка силового реле
Проверка силового реле

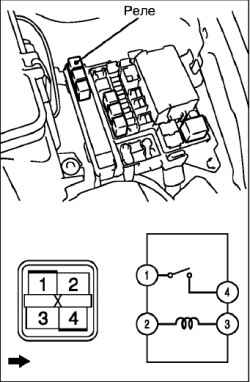

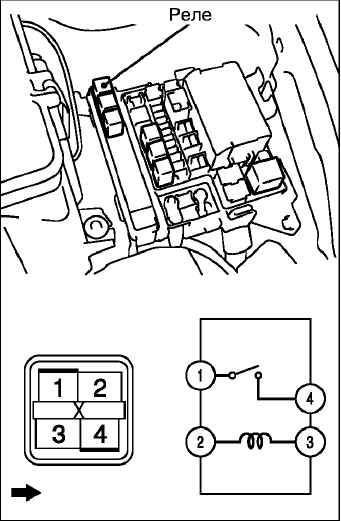

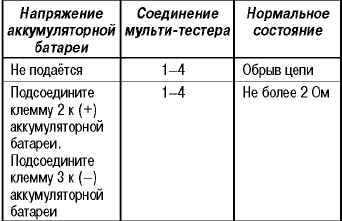

Проверка состояния проводимости реле компрессора кондиционера
Проверка силового реле
Проверка силового реле

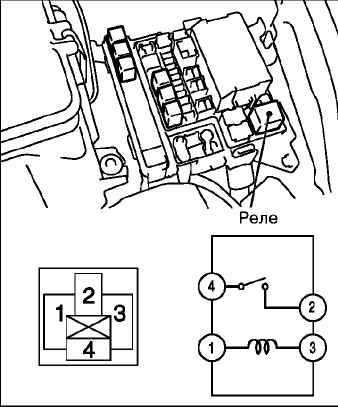

Проверка состояния проводимости реле управления вентилятором
Проверка силового реле
Проверка силового реле

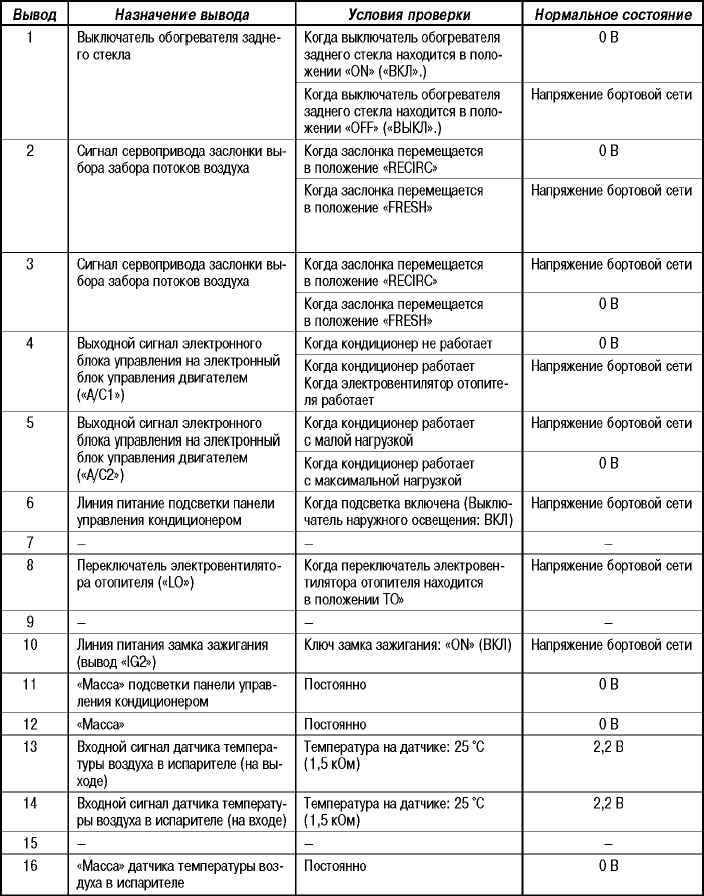

Таблица для проверки напряжения на выводах электронного блока управления компрессором
Проверка силового реле
