12.29.1. Автомобили 1983-91 гг.

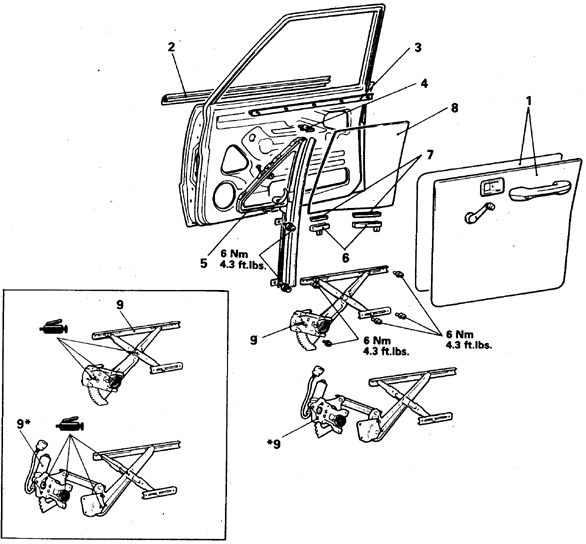

ОБЩИЕ СВЕДЕНИЯ

1. Внутренняя панель и водозащитный экран

2, 3. Уплотнители

4. Предохранитель

5. Форточка

6. Держатель

7. Подкладка

8. Стекло

9. Стеклоподъемник

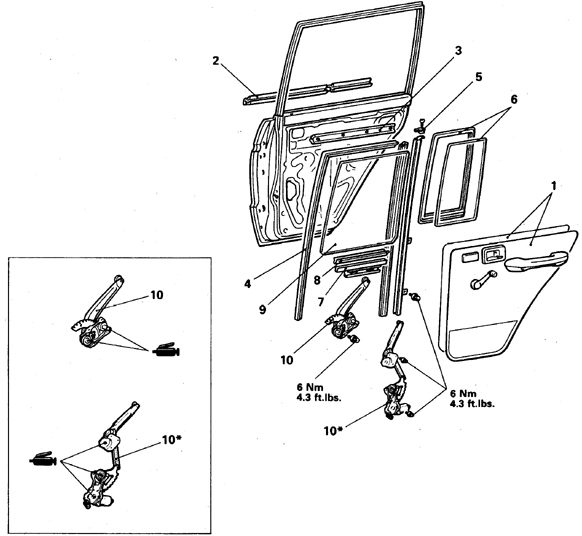

1. Внутренняя панель и водозащитный экран

2, 3. Уплотнители

4. Желобы

5. Центральная направляющая

6. Уголок

7. Держатель

8. Подкладка

9. Стекло

10. Стеклоподъемник

1. Опустите стекло.

2. Снимите внутреннюю панель и водозащитный экран.

3. Осторожно подденьте и удалите уплотнители стекла.

4. Снимите предохранитель окна, отверните 3 болта в двери (1 болт в передней части), удерживая форточку и снимите форточку с каркасом.

5. Отверните болты держателей и снимите стекло.

6. Отверните болты стеклоподъемника, отсоедините провода электродвигателя.

7. Снимите стеклоподъемник, при необходимости снимите электродвигатель.

8. Установка выполняется в обратном порядке.

9. Затяните крепления в соответствии с требуемыми моментами. Два болта крепления каркаса форточки затяните с моментом 6 Н.м.

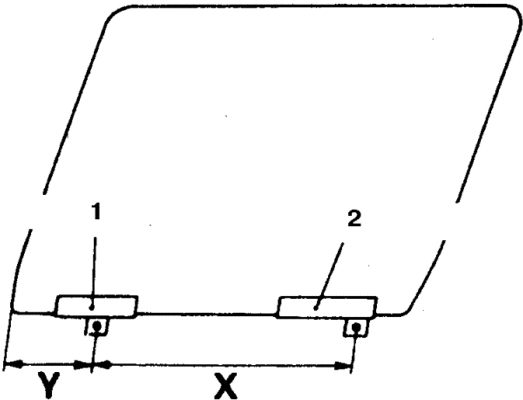

10. При установке стекла выдержите размеры Y=76,5–77,5 мм и Х=466,5–467,5 мм, сначала закрепив держатель В (1), а затем держатель А (2).

11. Отрегулируйте стекло следующим образом.

12. Полностью поднимите стекло и отпустите болты и винты крепления стекла и задней нижней направляющей.

13. Переместите стекло, заднюю направляющую и вспомогательный ролик (если форточка не предусмотрена) так, чтобы стекло прилегало к каркасу двери по всему периметру.

14. Затяните болты.

1. Опустите стекло.

2. Снимите внутреннюю панель и водозащитный экран.

3. Осторожно подденьте и удалите уплотнители стекла.

4. Осторожно снимите фетровый и резиновый желоба.

5. Отверните два винта в верхней части окна и два болта крепления центральной направляющей к двери и достаньте направляющую, подав вертикально вверх.

6. Снимите уголок вместе с уплотнителем.

7. Снимите держатель стекла со стеклоподъемника и достаньте стекло.

8. Отсоедините провода электропривода (если предусмотрен), отверните болты и снимите стеклоподъемник, при необходимости снимите электродвигатель (предварительно снимите пружину, в противном случае после снятия электродвигателя стеклоподъемник может внезапно распрямиться и нанести травму).

9. Установка выполняется в обратном порядке с учетом следующего.

10. Стеклоподъемник устанавливается в сборе с электродвигателем, болты крепления затяните с моментом 6 Н.м.

11. Слегка смажьте желоба универсальной смазкой, избыток смазки не допускается.

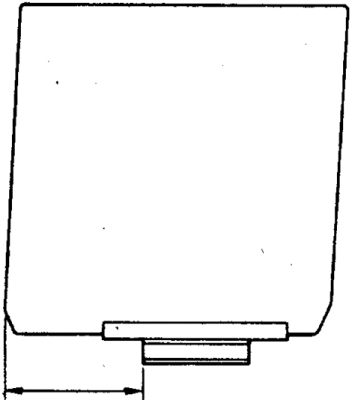

12. При установке стекла выдержите размер равным 231–239 мм.

13. При необходимости отрегулируйте стекло перемещением центральной направляющей при отпущенный болтах.
