13. Кузов

Спецификации

Геометрия кузова


С помощью датчиков качения добейтесь правильной установки колес (задние колеса должны находиться строго в колее передних), - проследите за правильностью установки датчиков и равенством длин указателей.

При использовании рулетки (желательно металлической) следите, чтобы ее измерительная лента не перекручивалась не перегибалась.

Изображение звездочки (*) после значения в точке измерения свидетельствует о том, что вторая точка измерения расположена симметрично относительно указанной.

В качестве координат точек измерения выступают расстояния, измеряемые по трем главным направлениям (“Х”, “Y”, “Z”).

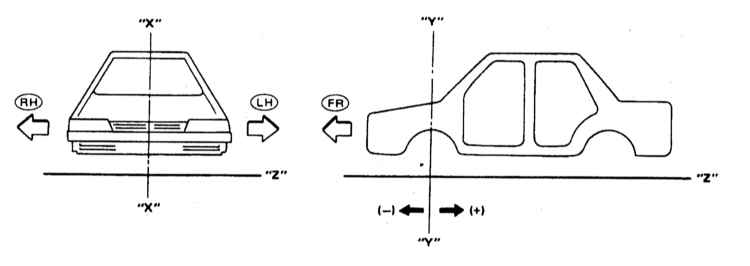

Расположение координатных осей при измерении геометрических параметров кузова автомобиля

FR Вперед
LH Левый борт
RH Правый борт
“Х-Х” Диаметральная плоскость автомобиля
“Y-Y” Вертикальная плоскость, проходящая через ось передних колес автомобиля
“Z-Z” Главная плоскость

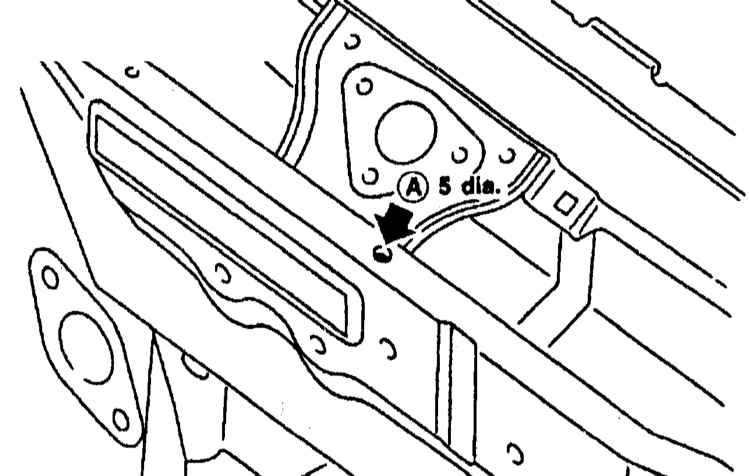

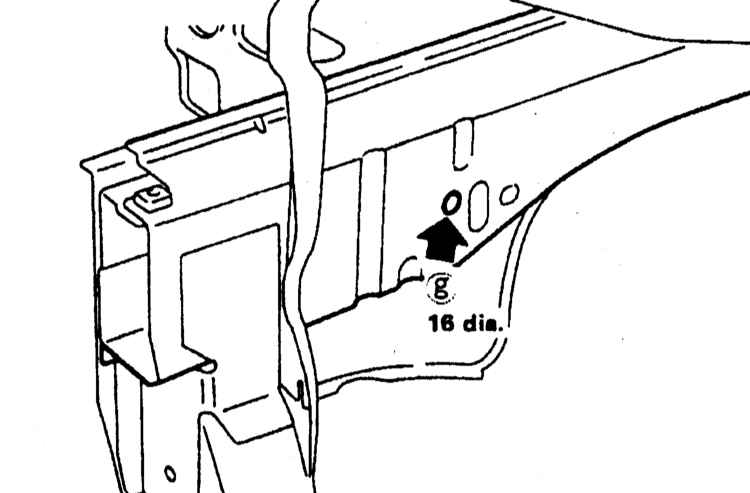

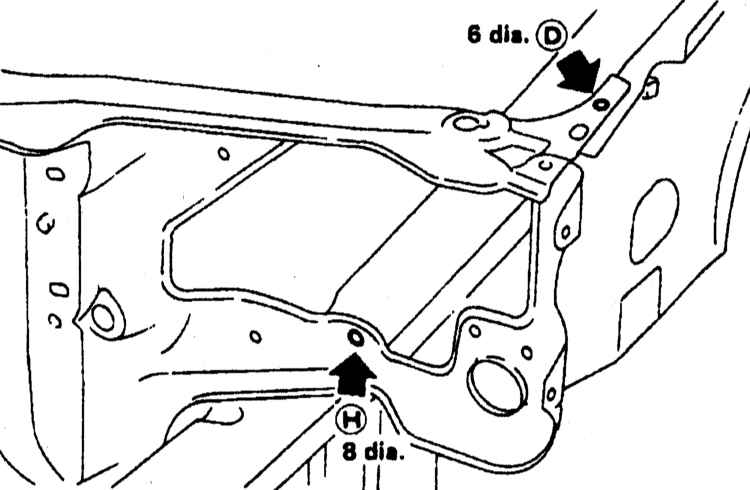

Точки измерения

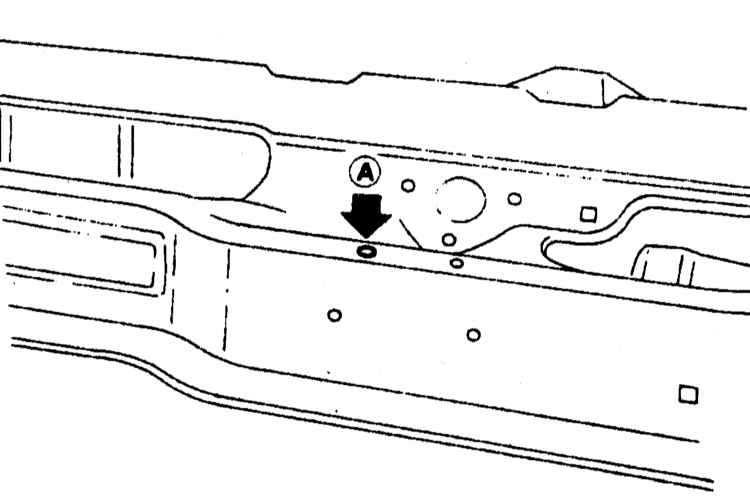

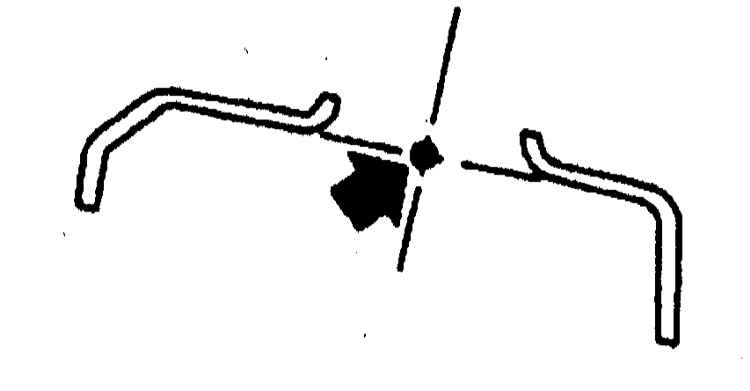

Метка по центру переднего края проема двигательного отсека

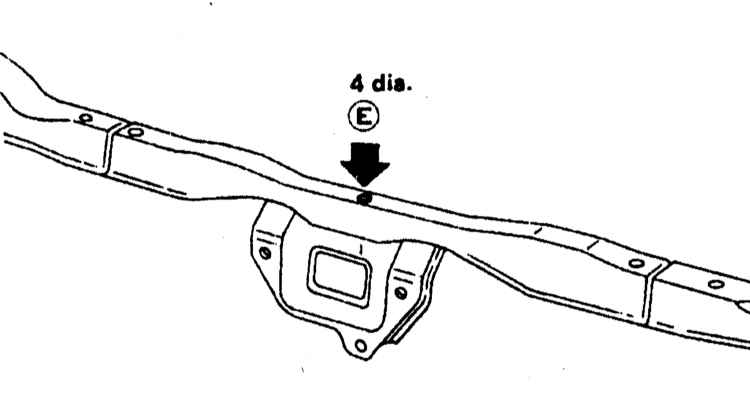

Верхняя центральная опора радиатора

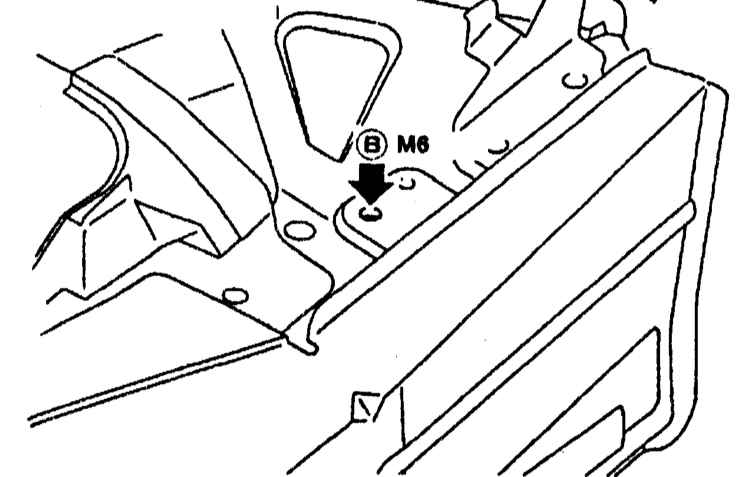

Левый задний угол проема двигательного отсека

Передний лонжерон

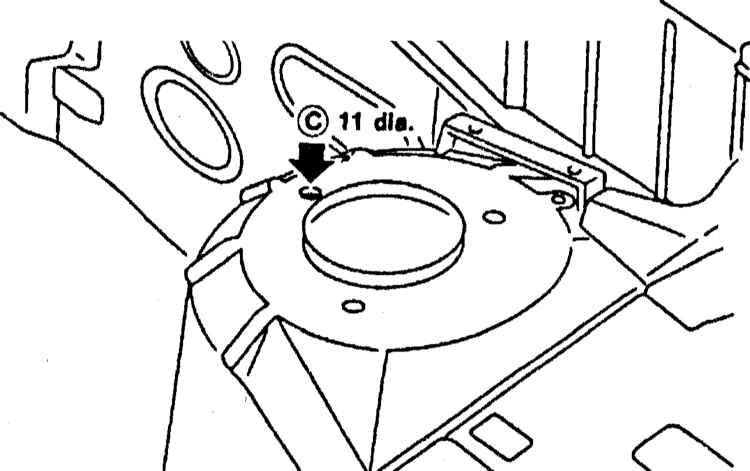

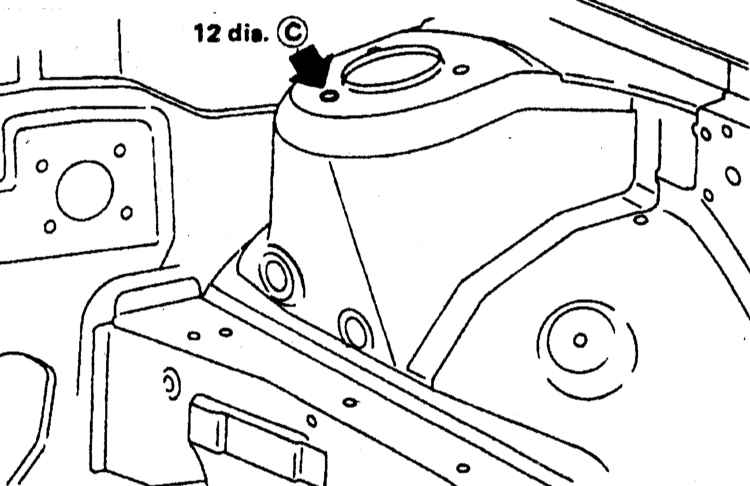

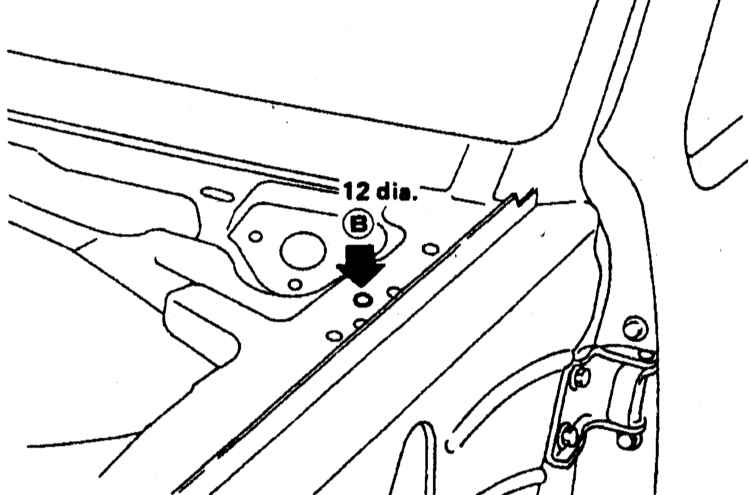

Опора стойки и передний лонжерон

Передний лонжерон

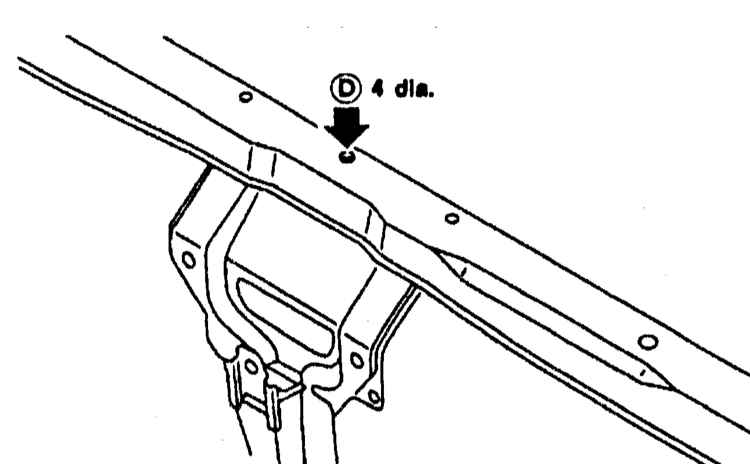

Верхняя опора радиатора

Панель передка

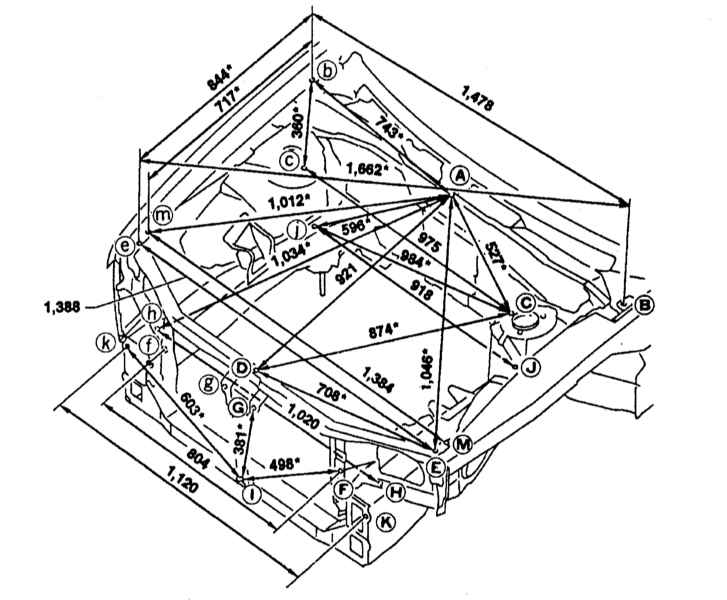

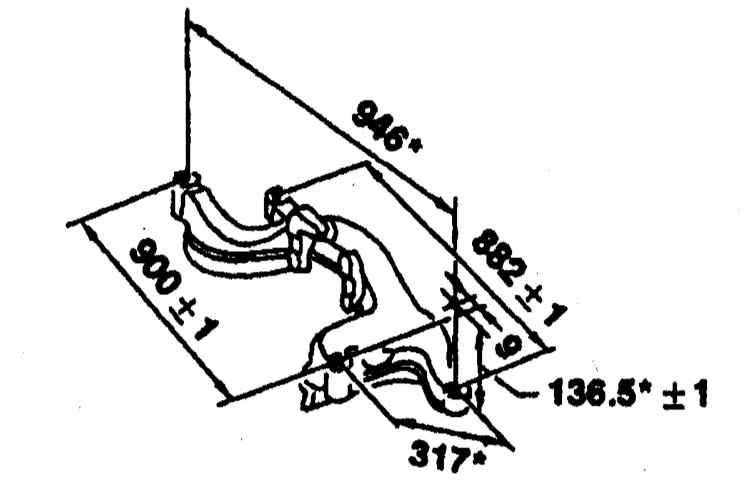

Геометрия двигательного отсека моделей 1993 и 1994 г.г. вып.

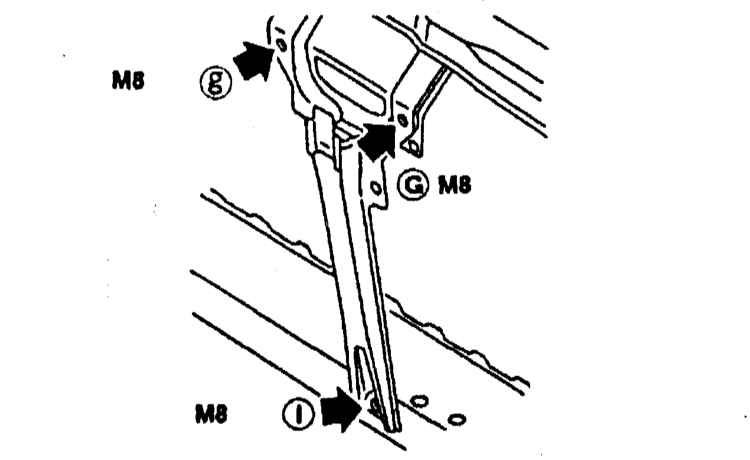

Опора основания радиатора (передняя часть) и передняя подвеска (расположена ниже предыдущих) и передний лонжерон (ближе к центру)




Задние и центральные элементы




Геометрия двигательного отсека моделей 1995 г. вып.




Точки измерения

Верхняя центральная опора радиатора

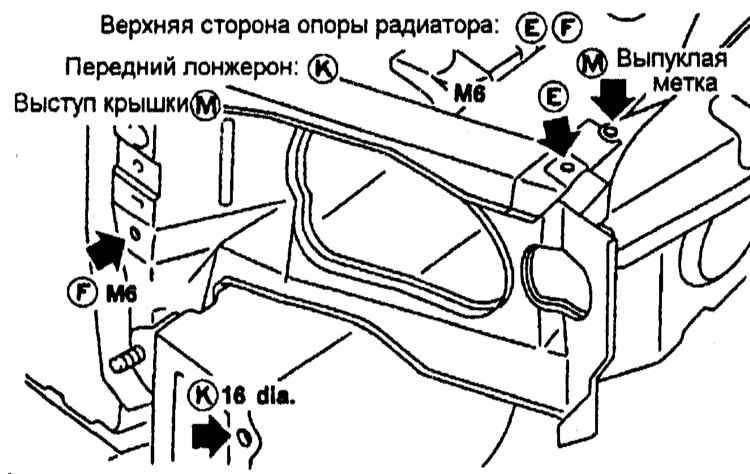

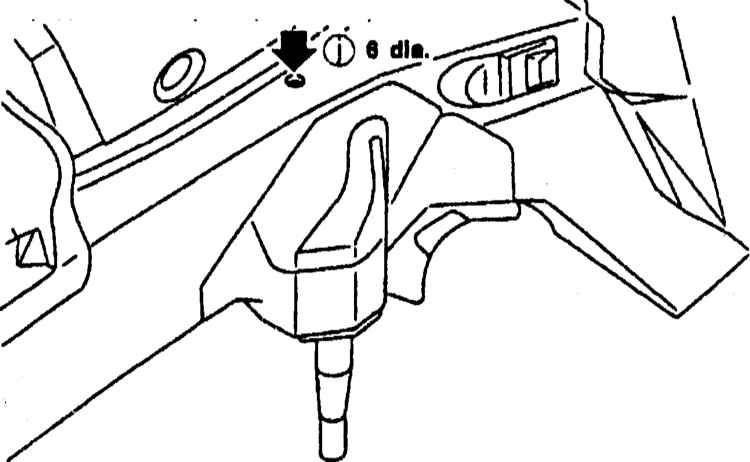

Верхняя сторона опоры радиатора, Передний лонжерон, Выступ крышки, Выпуклая метка,

Внешняя сторона проема двигательного отсека

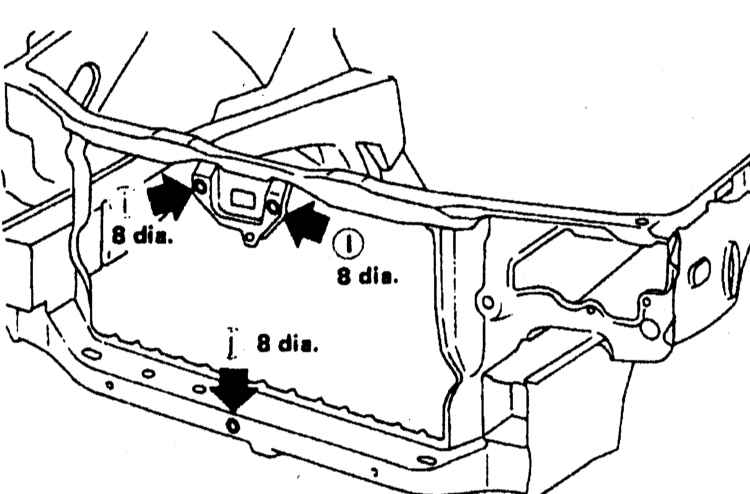

Центр и нижний край радиатора

Опора стойки подвески и передний лонжерон (левый борт)

Передний лонжерон

Верхняя центральная опора радиатора

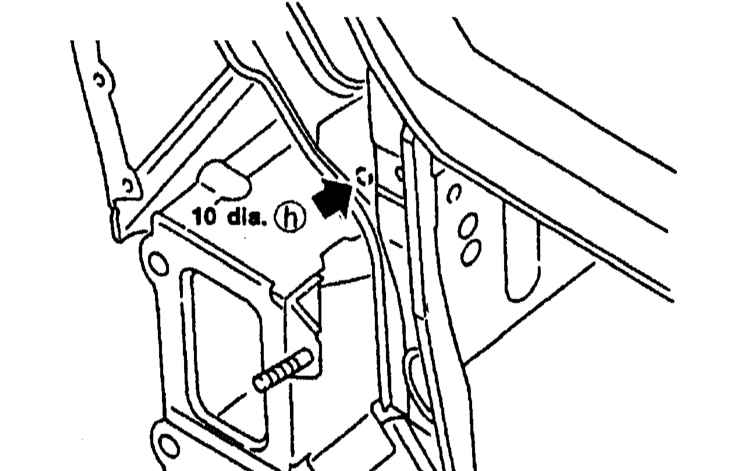

Правый передний лонжерон

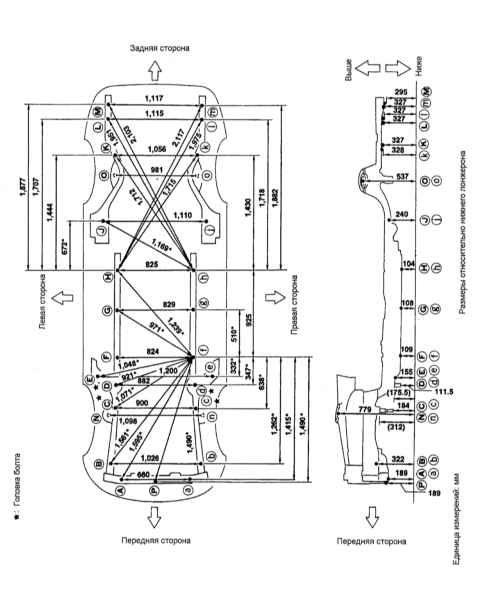

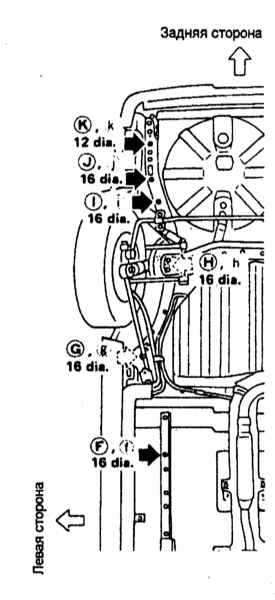

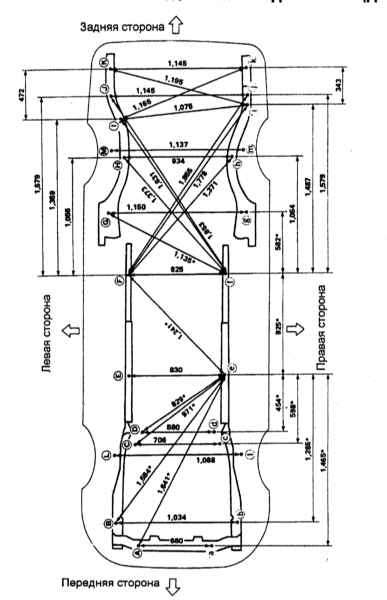

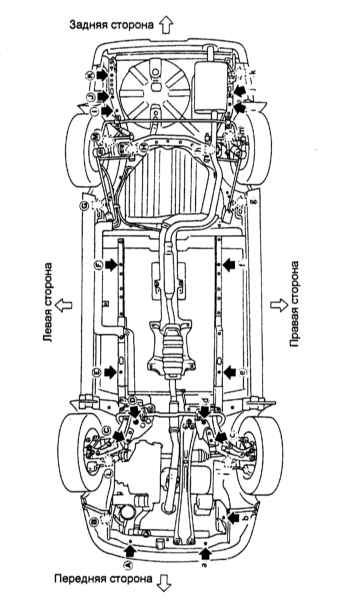

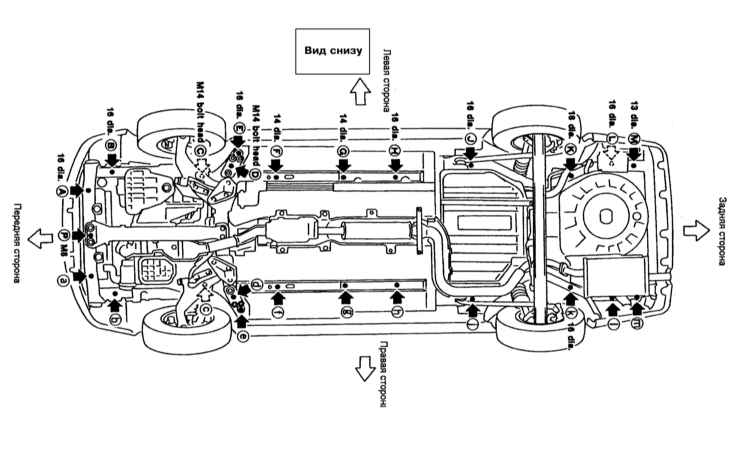

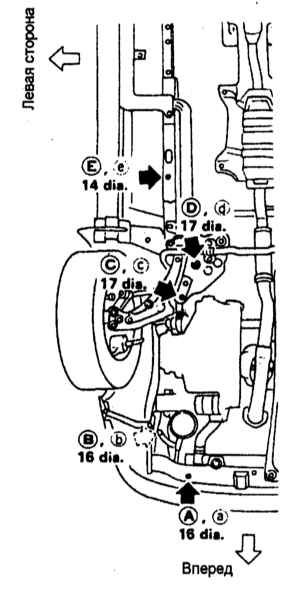

Геометрия кузовных элементов днища моделей с 1995 г. вып.





Координаты

А , а
Х: 330
Y: -710
Z: 188.8

B , b
X: 513
Y: -540
Z: 322

C , c
X: 450
Y: 68
Z: 184

D , d
X: 441
Y: 354
Z: 111.5

E , e
X: 600
Y: 430
Z: 154.9

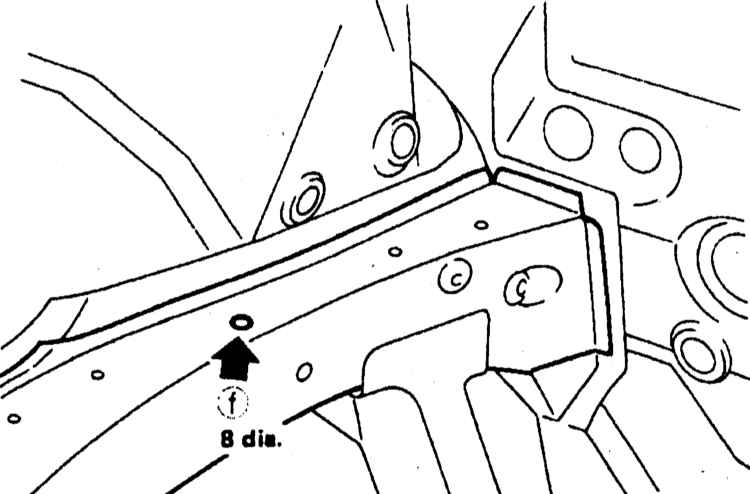

F , f
Х: 412
Y: 700
Z: 109

G , g
X: 414.5
Y: 1.210
Z: 108.4

H, h
X: 412
Y: 1.625
Z: 104

J, j
Отверстие установки стержня подвески
X: 555
Y: 2.185
Z: 239.5

К
X: 512
Y: 3.000
Z: 326.6

k
X: -544
Y: 2.982
Z: 328.2

L
X: 540
Y: 3.272
Z: 326.6

l
X: -575
Y: 3.280
Z: 326.6

М
X: 546
Y: 3.454
Z: 295.4

m
X: -570.5
Y: 3.450
Z: 326.

Центры передней и задней верхних опор стоек подвески

Координаты
N , n
Х: 548.8
Y: 28.7
Z: 779.3

О , о
X: 490.3
Y: 2.621
Z: 537.2

Передняя: N, n 87 диам.

Задняя: О, о 61,4 диам




Отверстие установки тяги подвески

Элемент передней подвески
