5.1. Общая информация и меры предосторожности

Общая информация

Система охлаждения двигателя

Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке, после чего направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов. Общая схема функционирования и компоненты системы охлаждения представлены на сопроводительных иллюстрациях.

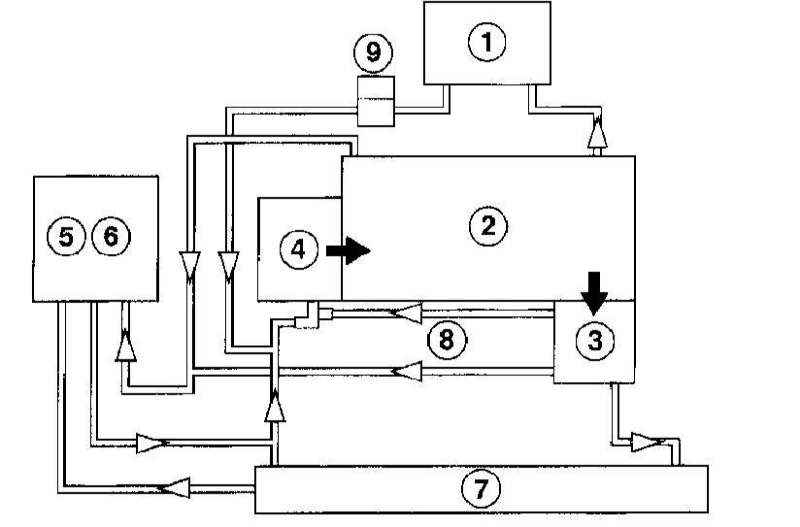

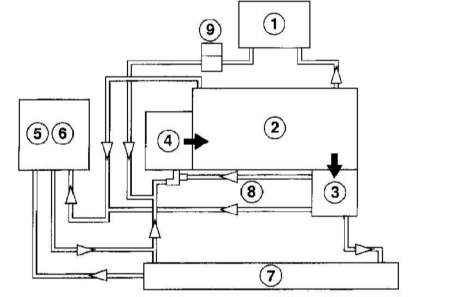

Типичная схема функционирования системы охлаждения двигателя внутреннего сгорания

1 — Отопитель
2 — Силовой агрегат
3 — Термостат
4 — Водяной насос
5 — Расширительный бачок


6 — Крышка с клапаном
7 — Радиатор
8 — Перепускной шланг
9 — Масляный радиатор

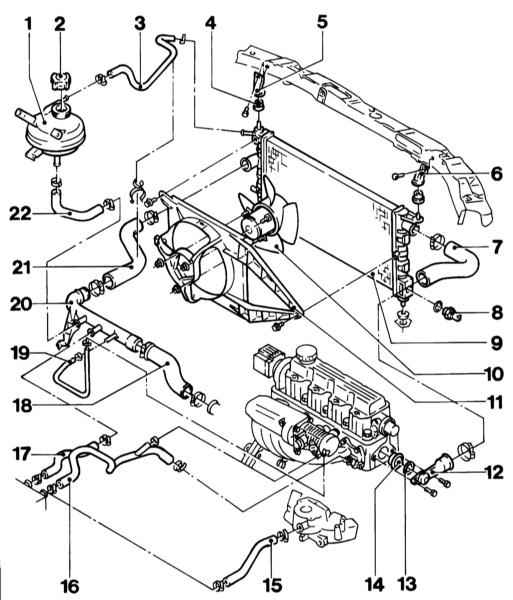

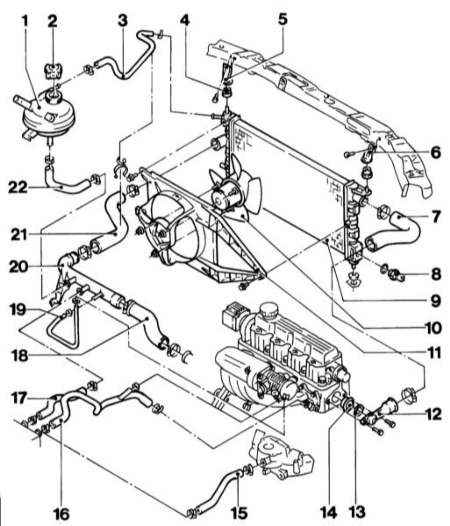

Компоненты системы охлаждения на примере двигателя C14SE

1 — Резервуар
2 — Крышка
3 — Шланг к расширительному бачку
4 — Резиновая опора
5, 6 — Кронштейн радиатора
7 — Верхний шланг радиатора
8 — Термовыключатель э/мотора вентилятора
9 — Радиатор
10 — Э/мотор вентилятора
11 — Корпус вентилятора

12 — Корпус термостата
13 — Уплотнительное кольцо
14 — Термостат (регулятор температуры ОЖ)
15 — Шланг отопителя (только двигатели X12SZ и C14NZ)
16, 17 — Шланг отопителя
18 — Соединительный шланг водяного насоса с трубой
19 — Соединительный шланг трубы ОЖ с патрубком дроссельной заслонки
20 — Труба ОЖ
21 — Нижний шланг радиатора
22 — Соединительный шланг трубы ОЖ с резервуаром

С момента запуска двигателя система охлаждения проходит через три режима функционирования: на первом этапе, пока температура охлаждающей жидкости не поднялась выше определенного значения, она циркулирует по малому кругу из рабочего контура которого исключен радиатор. По мере дальнейшего прогрева жидкости открывается тарельчатый клапан включенного в тракт системы возкозаполненного термостата и в контур циркуляции включается радиатор. Далее, по достижении температурой охлаждающей жидкости очередного контрольного значения, срабатывает термочувствительный датчик-выключатель, обеспечивающий активацию вентилятора системы охлаждения, нагнетаемый которым дополнительный воздушный поток в значительной мере повышает эффективность функционирования теплообменника радиатора.

Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.

Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка (см. Главу Настройки и текущее обслуживание автомобиля), который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.

Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, поскольку в ней исключены какие-либо функциональные потери рабочего тела.

Системы отопления и вентиляции салона

Основными компонентами системы отопления салона являются 4-скоростной электрический вентилятор и теплообменник, помещенные в коробчатый кожух отопителя, закрепленный под панелью приборов автомобиля Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.

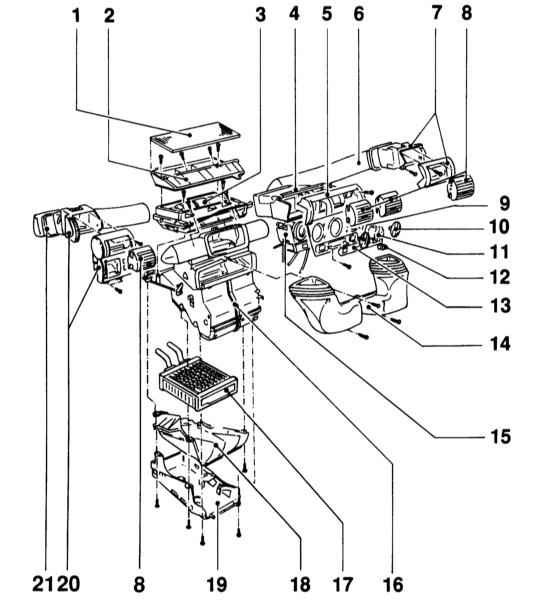

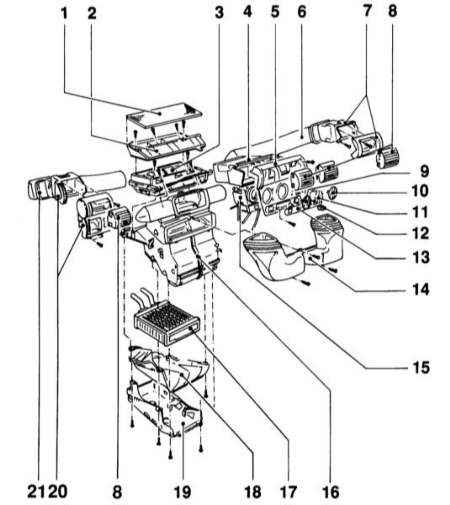

Компоненты системы отопления и вентиляции салона

1 — Воздушный фильтр
2 — Корпус воздушного фильтра
3 — Корпус вентиляционной заслонки
4 — Корпус центрального дефлектора
5 — Панель блока управления отопителем
6 — Правый воздуховод
7 — Правый дефлектор
8 — Решетка дефлектора
9 — Рукоятка регулятора температуры воздуха
10 — Рукоятка переключения направлений подачи воздуха
11 — Рукоятка выбора скоростного режима вентилятора и обогрева заднего стекла

12 — Переключатель режима циркуляции воздуха
13 — Выключатель подогрева переднего сиденья
14 — Воздуховод обдува ветрового втекла
15 — Блок управления отопителем
16 — Корпус воздухораспределителя
17 — Нагревательный элемент
18 — Опора нагревательного элемента
19 — Корпус воздухораспределителя
20 — Левый дефлектор
21 — Левый воздуховод

Подача воздуха в салон осуществляется через дефлекторы лицевого уровня (два центральных и два боковых), сопла ножных колодцев и дефлекторы обдува ветрового стекла.

Правила пользования элементами управления функционированием систем отопления, вентиляции и кондиционирования подробно изложены в Главе Органы управления и приемы эксплуатации в начале Руководства.

Система кондиционирования воздуха

В состав системы кондиционирования, устанавливаемой дополнительно, входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор, и фильтрующий ресивер-осушитель (аккумулятор), оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями. Принцип функционирования системы кондиционирования пояснен на сопроводительной иллюстрации.

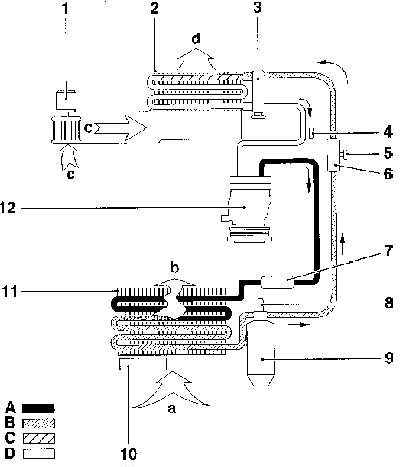

Принцип функционирования системы кондиционирования воздуха

1 — Вентилятор
2 — Испаритель
3 — Расширительный клапан
4 — Сервисный разъем низконапорного контура
5 — Сервисный разъем высоконапорного контура
6 — Демпфер пульсаций
7 — Демпфер пульсаций
8 — Датчик-выключатель давления
9 — Ресивер-осушитель
10 — Дополнительный вентилятор
11 — Конденсатор
12 — Компрессор

а — Входной поток холодного воздуха, прогоняемого через теплообменник конденсатора
b — Выходной поток прогретого воздуха, прогнанного через теплообменник конденсатора и отобравшего тепло от хладагента
c — Поток воздуха, создаваемый вентилятором
d — Поток воздуха, прогоняемый через теплообменник испарителя

A — Газовая фаза высоконапорного контура
B — Жидкостная фаза высоконапорного контура
C — Жидкостная фаза низконапорного контура
D — Газовая фаза низконапорного контура

Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент закипает и, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора). Компрессор поддерживает циркуляцию хладагента в системе, прокачивая разогретую жидкость через конденсатор, где она охлаждается и поступает обратно в испаритель.

Правила пользования элементами управления функционированием систем отопления, вентиляции и кондиционирования подробно изложены в Главе Органы управления и приемы эксплуатации в начале Руководства.

Меры предосторожности

Во избежание ошпаривания, ни в коем случае не снимайте крышку расширительного бачка и не отсоединяйте никакие компоненты охладительного тракта при горячем двигателе. Если возникает необходимость в снятии крышки расширительного бачка до полного остывания охлаждающей жидкости, (хотя таких ситуаций следует по возможности избегать), следует предварительно сбросить избыточное давление в системе. Оберните крышку бачка толстым слоем ветоши, затем медленно отверните до возникновения шипения. Когда указывающее на выпуск пара шипение прекратится, медленно отверните крышку до конца. Если на последней стадии отворачивания шипение не возобновится, крышка может быть снята. В процессе выполнения всей процедуры не наклоняйте лицо над горловиной бачка, для защиты рук наденьте резиновые перчатки.

Старайтесь избегать попадания антифриза на открытые участки кожи и лакокрасочное покрытие кузовных панелей. Случайные брызги следует без промедления смыть обильным количеством чистой воды. Ни в коем случае не оставляйте слитую из двигателя или свежую охлаждающую жидкость хранящимися в открытой таре. Следы пролива сразу же собирайте ветошью. Помните, что сладковатый запах антифриза способен привлечь внимание детей и животных. Попадание даже незначительного количества охлаждающей жидкости в пищеварительный тракт живого организму чревато самыми серьезными последствиями, вплоть до летального исхода.
