5.2.16. Топливный бак

Снятие

МОДЕЛИ SOHC

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снятие топливного бака производится аналогичным образом, как и на моделях с карбюратором с учетом следующих отличий:

– снимите давление в топливной системе;
– на моделях с двигателями С16 NZ и Х16 SZ отсоедините приемную выхлопную трубу от выпускного коллектора;
– при снятии датчика уровня топлива с топливного бака снимите только один шланг;
– отсоедините от топливного насоса топливный шланг и электрический разъем;
– при снятии ремня крепления топливного бака сместите топливный фильтр в сторону или полностью снимите его;
– один из шлангов подачи топлива соединяется с трубой, расположенной сбоку топливного бака.

МОДЕЛИ DOHC

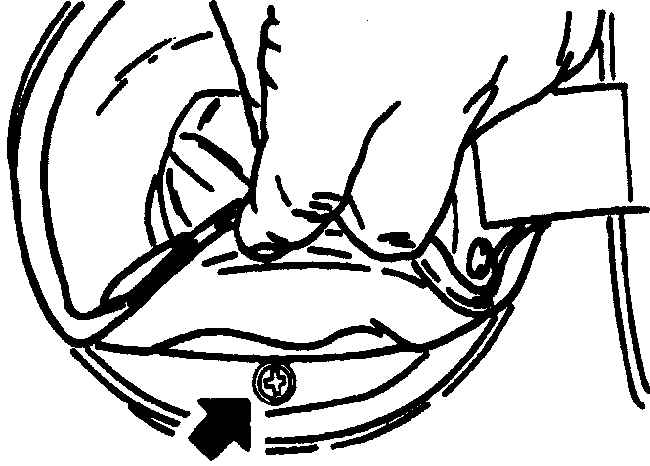

Расположение винта крепления трубы топливозаливной горловины

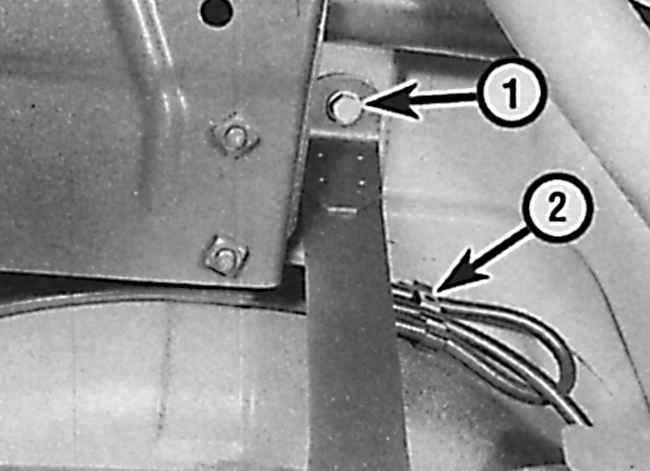

Расположение болта крепления ремня топливного бака

1 – болт крепления ремня;

2 – кронштейн крепления шлангов вентиляции

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Через трубу топливозаливной горловины откачайте топливо из топливного бака.

3. Поднимите заднюю часть автомобиля и зафиксируйте на подставках.

4. Откройте крышку топливозаливной горловины топливного бака, затем отверните нижнюю часть резинового уплотнения и отвинтите винт, крепящий трубу топливозаливной горловины (см. рис. Расположение винта крепления трубы топливозаливной горловины).

5. Освободите дренажные шланги из скоб крепления на днище автомобиля.

6. Домкратом через деревянный брусок поддержите топливный бак.

7. Отвинтите болты, крепящие ремни крепления топливного бака. Снимите ремни крепления топливного бака, приопустите топливный бак и отсоедините от него шланги подачи топлива, шланги вентиляции и электрический разъем от датчика уровня топлива (см. рис. Расположение болта крепления ремня топливного бака).

8. Промаркируйте и отсоедините топливные шланги от топливного бака и датчика уровня топлива. Закройте концы шлангов подходящими пробками.

9. Опустите топливный бак вниз и извлеките его из-под автомобиля.

10. Визуально проверьте состояние топливного бака снаружи. Используя чистое топливо, смойте налет с внутренних стенок топливного бака.

11. Если в топливном баке имеется осадок или вода, снимите датчик уровня топлива и промойте топливный бак большим количеством чистого топлива. При наличии на топливном баке механических повреждений восстановите топливный бак в специализированной мастерской или замените его.

Предупреждение

Не восстанавливайте топливный бак самостоятельно с применением сварки или пайки, так как в баке находятся пары топлива, которые взрывоопасны.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию. Проверьте, что все шланги подсоединены в соответствии с маркировкой, нанесенной перед снятием.

2. Осмотреть цепи. Если на втулках цепи имеются трещины, сколы или значительные следы износа, цепи заменить.
