6.12. Снятие и установка генератора

ЗА ИСКЛЮЧЕНИЕМ ГЕНЕРАТОРОВ МАЛОГАБАРИТНОЙ СЕРИИ

Снятие

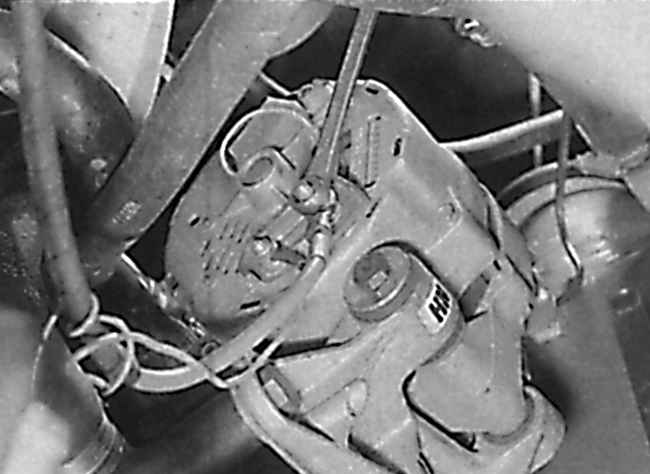

Отсоединение проводов от клемм на задней части генератора DELCO-REMY

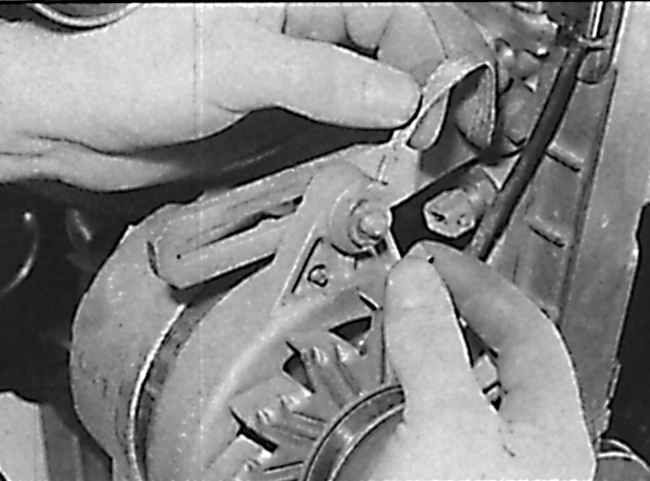

Отсоединение шины заземления от верхнего болта крепления генератора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Для улучшения доступа отсоедините главный воздушный патрубок от воздушного фильтра, воздушной камеры или корпуса дросселя.

3. Промаркируйте и отсоедините электрические провода от задней части генерато ра (см. рис. Отсоединение проводов от клемм на задней части генератора DELCO-REMY).

4. Снимите приводной ремень генератора.

5. Отвинтите два болта и гайки и снимите шайбы и втулки, при этом запомните их расположение. Отметьте место крепления шины заземления (см. рис. Отсоединение шины заземления от верхнего болта крепления генератора).

6. Снимите генератор.

Установка

Установка производится в последовательности, обратной снятию с учетом следующих моментов...

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Закрепите шину заземления верхним болтом крепления генератора.

2. Установите и отрегулируйте натяжение приводного ремня генератора.

ГЕНЕРАТОРЫ МАЛОГАБАРИТНОЙ СЕРИИ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите провод массы с аккумулятора.

2. Для улучшения доступа снимите воздухозаборник и воздушный фильтр.

3. Если приводной ремень генератора будет устанавливаться повторно, мелом отметьте направление его вращения.

4. Используя гаечный ключ, поверните ролик автоматического механизма натяжения по часовой стрелке, если смотреть с правой стороны автомобиля, и зафикси руйте его в этом положении. После уменьшения натяжения приводного ремня снимите его со шкивов и верните механизм натяжения в исходное положение.

5. Промаркируйте и отсоедините электрические провода от задней части генератора.

6. Вывинтите болт нижнего крепления генератора. Ослабьте верхние болты крепления кронштейна генератора к двигателю.

7. Отвинтите два болта, крепящих генератор к кронштейнам, при этом отметьте расположение болтов, так как они имеют различную длину. Снимите генератор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Установка производится в последовательности, обратной снятию. Затяните болты крепления генератора требуемым моментом и установите приводной ремень.
