6.28. Датчик скорости/положения коленчатого вала (модели 1,8 л)

Снятие

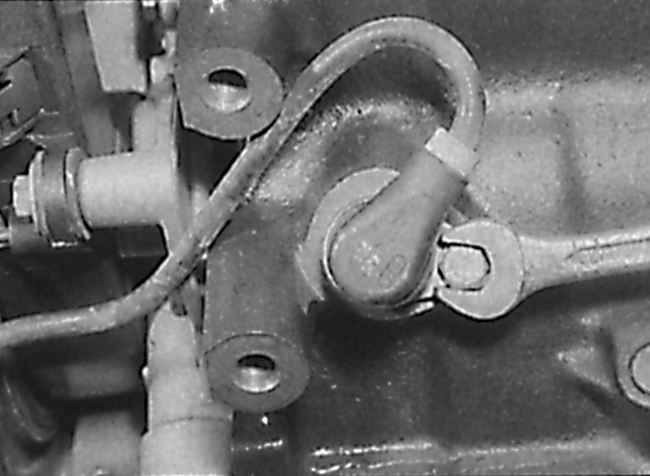

Отвинчивание болта крепления датчика скорости/положения коленчатого вала на моделях 1,8 л

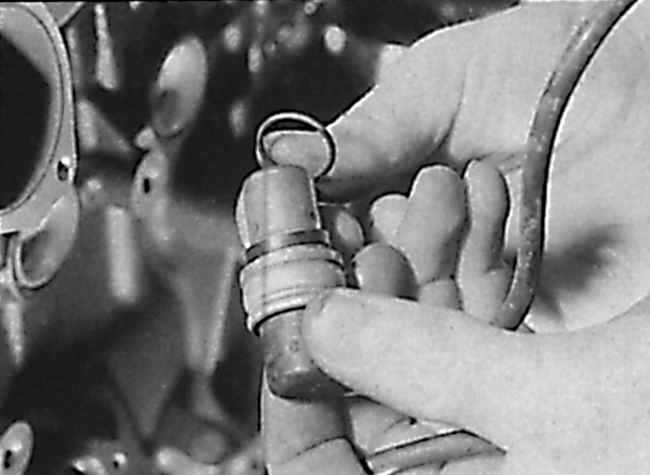

Проверка состояния уплотнительного кольца датчика скорости /положения коленчатого вала на модели 1,8 л

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Датчик расположен в нижней части блока цилиндров за масляным насосом со стороны выпускного коллектора.

2. Снимите провод массы с аккумулятора.

3. Освободите скобы фиксации внешнего кожуха зубчатого ремня и отсоедините от него электропроводку датчика.

4. Отметьте расположение и отсоедините электропроводку от датчика.

5. Отвинтите болт крепления датчика и извлеките датчик из блока цилиндров (см. рис. Отвинчивание болта крепления датчика скорости/положения коленчатого вала на моделях 1,8 л).

6. Проверьте состояние уплотнительного кольца датчика и, при необходимости, замените его (см. рис. Проверка состояния уплотнительного кольца датчика скорости /положения коленчатого вала на модели 1,8 л).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в последовательности, обратной снятию.

2. Расположите электропроводку датчика соответствующим образом на кожухе зубчатого ремня.
