8.1.3. Снятие и установка механизма переключения передач

1. Работая в салоне, аккуратно отожмите защитный чехол рычага переключения передач от центральной консоли. Стяните рукоятку с рычага переключения передач и снимите ее вместе с защитным чехлом (обратитесь к иллюстрации выше).
2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и надежно установите ее на осевых подпорках. Снимите нижний щиток двигателя, отверните винты крепления и снимите пластиковую защитную крышку, расположенную на основании трансмиссии.
3. Отсоедините и снимите теплоизоляционные щиты, расположенные под рычагом переключения передач. Если необходимо, снимите выхлопную систему.
4. Если выхлопная система не будет снята, отверните и снимите крепежные болты приемной трубы и снимите кронштейны резиновых подушек.

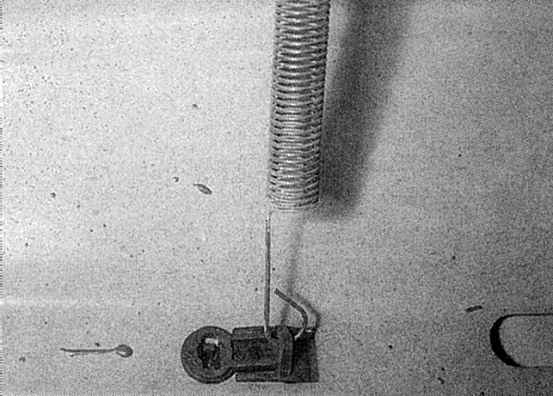

5. Отцепите возвратную пружину от тяги переключения передач или пола (обратитесь к сопроводительной иллюстрации).

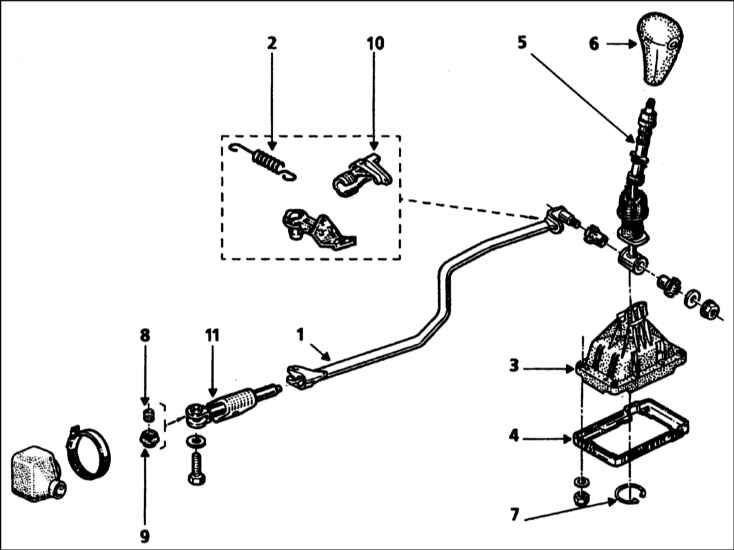

6. Отверните гайку, затем снимите шайбу и отсоедините тягу переключения передач от основания рычага (обратитесь к сопроводительной иллюстрации).

7. Отверните крепежные гайки, крепящие кожух шарнирного узла рычага и тяги к полу, затем опустите сборку и снимите ее из-под автомобиля. Если выхлопная система не снята, сместите ее в сторону.
8. Снимите крепежную рамку.
9. Затяните рычаг переключения передач в тисках, губки которых снабжены мягкими накладками, затем извлеките стопорное кольцо и отделите кожух шарнирного узла и защитный чехол.
10. Чтобы снять тягу переключения передач, выпустите резиновый защитный чехол и отверните болт. Запомните местоположение втулки и распорной прокладки. Отделите тягу от трансмиссии.
11. Чтобы отделить раздвоенный наконечник, пометьте его положение относительно тяги, а затем ослабьте болт.
12. Осмотрите все компоненты на наличие повреждений и признаков износа и замените их по мере необходимости.

1. Смажьте все шарнирные узлы универсальной смазкой.
2. Установите раздвоенный наконечник на тягу, используя сделанные при его снятии метки, и затяните стяжной болт приведенным в Спецификациях усилием. Если устанавливаются новые тяга или наконечник, поместите последний так, чтобы длина видимого участка с накаткой составляла приблизительно 7.0 - 8.0 мм.
3. Приложите раздвоенный наконечник к рычагу трансмиссии и установите болт, убедившись, что втулка и распорная прокладка размещены правильно. Затяните болт приведенным в Спецификациях усилием.
4. Соберите компоненты рычага переключения передач, действуя в обратном снятию порядке.
5. Поднимите сборку рычага в салон через проем в полу, затем установите рамку и наверните крепежные гайки. Затяните гайки приведенным в Спецификациях усилием.
6. Соедините тягу переключения передач с основанием рычага, проверив расположение втулок и убедившись, что гайка стоит с левой стороны. Установите шайбу, затем затяните гайку приведенным в Спецификациях усилием.
7. Прицепите возвратную пружину к тяге переключения передач.
8. Проверьте и отрегулируйте работу рычага (обратитесь к Разделу Регулировка механизма переключения передач).
9. Установите теплоизоляционные щиты, пластиковую крышку и нижний щиток двигателя, а также компоненты выпускной системы, затем опустите автомобиль на землю.
