2.2.11.17. Установка вкладышей шатунных подшипников

Рис. 2.168. Вкладыш без усика

Двигатель оснащен вкладышами без усика (рис. 2.168).

Вкладыши устанавливаются с помощью приспособления (Mot. 1492).

Выберете держатель вкладыша в соответствии с моделью двигателя (модель двигателя указана на кронштейне).

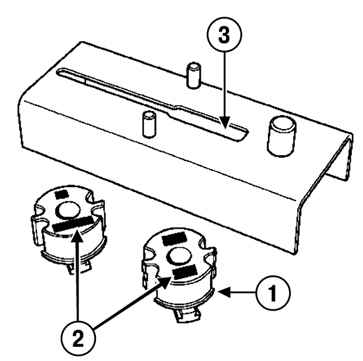

Рис. 2.169. Установка держателя вкладыша в паз опоры: 1 – держатель вкладыша; 2 – маркировка модели двигателя; 3 – паз опоры

Установите держатель вкладыша в паз опоры (рис. 2.169).

Установите шатун на специальное приспособление.

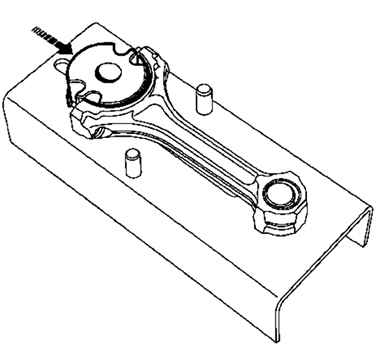

Рис. 2.170. Установка шатуна на специальное приспособление: 1 – нижняя часть верхней головки шатуна

Прижмите нижнюю часть верхней головки шатуна к центровочному штифту (рис. 2.170).

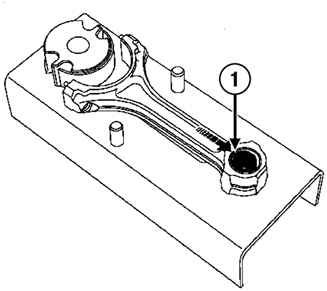

Рис. 2.171. Установка вкладыша на опору: 1 – вкладыш

Установите вкладыш на опору (рис. 2.171).

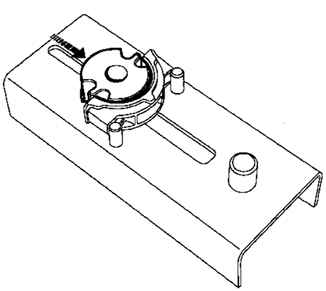

Рис. 2.172. Направление перемещения опоры вкладыша

Толкайте опору вкладыша в направлении, показанном на рисунке 2.172 стрелкой, она не зайдет до упора в кривошипную головку шатуна.

Извлеките опору вкладыша из кривошипной головки шатуна и повторите операции с остальными шатунами.

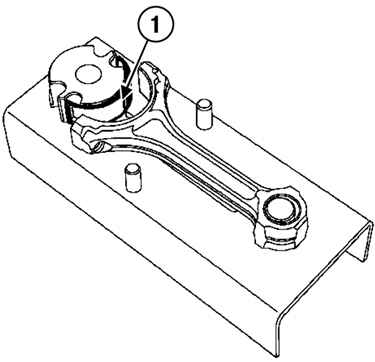

Рис. 2.173. Упор крышки шатуна в выступах на опоре: 1 – вкладыш; 2 – опора

Уприте крышку шатуна в выступы на опоре (рис. 2.173).

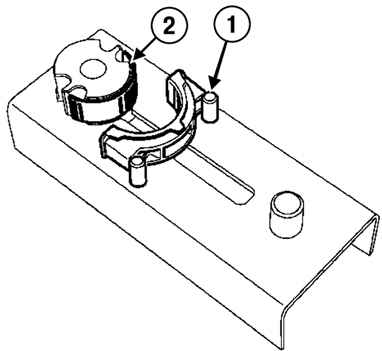

Рис. 2.174. Установка шатунного вкладыша на опору

Установите шатунный вкладыш на опору вкладыша (рис. 2.174).

Толкайте держатель вкладыша в направлении, показанном на рисунке 2.174 стрелкой, до тех пор, пока держатель вкладыша не зайдет до упора в крышку шатуна.

Извлеките опору вкладыша из крышки шатуна и повторите операции с остальными крышками шатунов.
