2.2.11.7. Снятие поршневых пальцев

Снимите поршневые кольца щипцами для снятия поршневых колец.

Установите поршень в сборе с шатуном на призму приспособления (Mot. 574-22).

Совместите поршневой палец с отверстием для его выхода в призме.

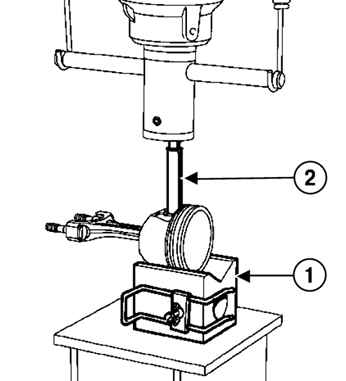

Рис. 2.153. Выпрессовка поршневого пальца: 1 – призма; 2 – оправка

С помощью пресса выпрессуйте поршневой палец оправкой приспособления (Mot. 574-22) (рис. 2.153).
