2.2.12.1. Процедура затяжки

Затяните в указанном порядке требуемым моментом:

– болты крепления 22, 23, 20, 13 крышки головки блока цилиндров (80 Н·м);

– болты 1–12, 14–19, 21–24 крепления крышки головки цилиндров (120 Н·м).

Ослабьте в указанном порядке болты 22, 23, 20, 13.

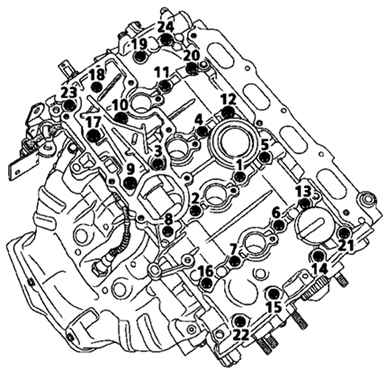

Рис. 2.189. Порядок затяжки болтов крепления крышек головки блока цилиндров и блока цилиндров

Затяните в указанном порядке требуемым моментом болты крепления 22, 23, 20, 13 крышки головки блока цилиндров (120 Н·м) (рис. 2.189).

Установите маслоотделитель.

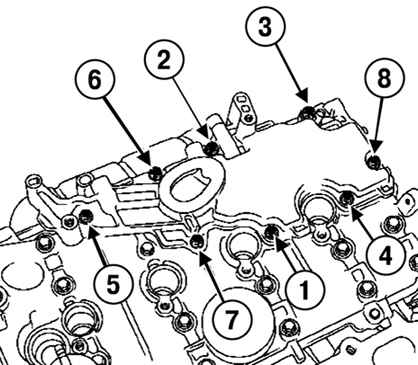

Рис. 2.190. Порядок затяжки болтов крепления маслоотделителя

Затяните в показанном на рисунке 2.190 порядке требуемым моментом:

– новые болты крепления маслоотделителя (в нерезьбовых отверстиях) (15 Н·м) ;

– болты крепления маслоотделителя (новые или прежние) в отверстиях с уже нарезанной резьбой (10 Н·м).

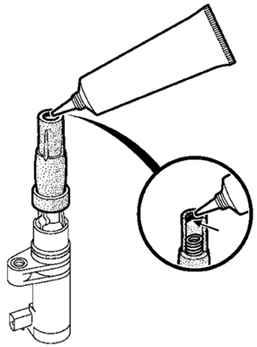

Рис. 2.191. Места нанесения смазки на внутреннюю окружность колпачка провода высокого напряжения

Нанесите на все четыре катушки зажигания полоски смазки марки GRAISSE FLUOREE диаметром 2 мм по внутренней окружности колпачка провода высокого напряжения (рис. 2.191).

Заверните свечи зажигания.

3атяните требуемым моментом (25–30 Н·м) свечи зажигания с помощью набора свечных ключей (Ele. 1382).

Установите катушки зажигания.

Затяните требуемым моментом:

– болты крепления катушек зажигания (в резьбовых отверстиях) (12 Н·м) ;

– болты крепления катушек зажигания (в отверстиях без резьбы) (15 Н м).

Обязательно замените все уплотнительные прокладки впускного коллектора.

Затяните требуемым моментом (9 Н·м) болты крепления впускного коллектора.

Установите:

– блок дроссельной заслонки;

– корпус воздушного фильтра.
